JunraymenyediakanKabinet Pampasan Kuasa Reaktif GGJuntuk membantu kemudahan perindustrian meningkatkan faktor kuasa, mengurangkan kehilangan kuasa reaktif, dan mengoptimumkan pengagihan kuasa voltan rendah. Direka bentuk untuk aplikasi dengan beban elektrik yang turun naik, kabinet ini secara automatik melaraskan pampasan kuasa reaktif untuk menyokong operasi sistem yang lebih stabil, meningkatkan penggunaan transformer dan membantu perniagaan menguruskan perbelanjaan elektrik dengan lebih berkesan.

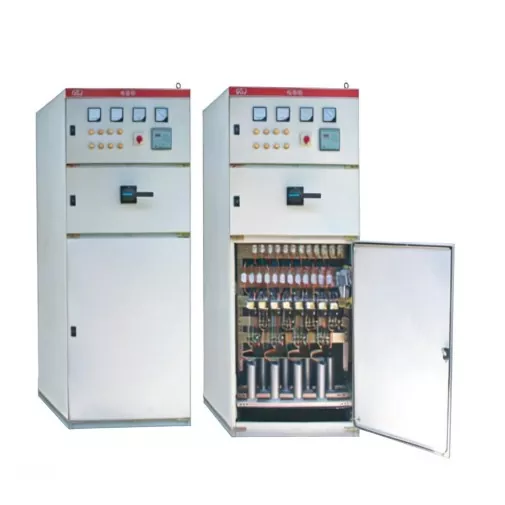

Kabinet Pampasan Kuasa Reaktif GGJ ialah komponen penting sistem pengagihan kuasa voltan rendah, terutamanya di kilang dan kemudahan komersial dengan beban induktif yang besar. Dengan menukar bank kapasitor mengikut permintaan elektrik yang berubah, ia mengimbangi kuasa reaktif, menambah baik faktor kuasa, dan mengurangkan arus yang tidak diperlukan dalam talian pengedaran. Memilih kapasiti pampasan yang sesuai, kaedah kawalan dan konfigurasi perlindungan harmonik membantu memastikan operasi yang boleh dipercayai dan nilai jangka panjang. Panduan ini menerangkan cara peralatan berfungsi, spesifikasi teknikalnya, kelebihan utama, aplikasi biasa dan faktor yang perlu dipertimbangkan oleh pembeli sebelum membeli.
Kabinet Pampasan Kuasa Reaktif GGJ ialah pemasangan elektrik voltan rendah yang direka untuk meningkatkan faktor kuasa dengan mengimbangi kuasa reaktif dalam rangkaian pengedaran elektrik. Ia biasanya menyepadukan bank kapasitor, komponen pensuisan, pengawal pampasan, peranti pelindung, dan penutup logam ke dalam satu sistem yang diselaraskan.
Dalam kemudahan industri, peralatan elektrik seperti motor aruhan, pam, pemampat, dan kipas memerlukan kuasa reaktif untuk mewujudkan medan magnet. Walaupun kuasa ini diperlukan untuk operasi peralatan, arus reaktif yang berlebihan meningkatkan arus yang mengalir melalui kabel dan transformer tanpa menyumbang secara langsung kepada output mekanikal yang berguna.
Kabinet GGJ menangani isu ini dengan membekalkan kuasa reaktif kapasitif berhampiran sistem pengedaran. Ini mengurangkan jumlah kuasa reaktif yang mesti dikeluarkan daripada rangkaian huluan dan membantu meningkatkan faktor kuasa keseluruhan.
Produk Junray direka untuk sistem pengagihan kuasa kilang dan aplikasi lain di mana pampasan automatik boleh menyokong pengurusan tenaga dan penggunaan peralatan. Bergantung pada keperluan projek, kabinet boleh dikonfigurasikan untuk kapasiti pampasan dan keadaan pemasangan yang berbeza.
Untuk butiran produk dan maklumat konfigurasi, lawati halaman produk Kabinet Pampasan Kuasa Reaktif GGJ.
Prinsip operasi Kabinet Pampasan Kuasa Reaktif GGJ adalah berdasarkan padanan permintaan kuasa reaktif bagi suatu beban dengan bekalan kapasitif yang sesuai. Proses ini membantu mengurangkan arus reaktif yang tidak diperlukan dan meningkatkan hubungan antara kuasa aktif dan kuasa ketara.
Pengawal pampasan pintar memantau parameter elektrik melalui isyarat pengukuran voltan dan arus. Berdasarkan faktor kuasa yang diukur dan tetapan kawalan yang dikonfigurasikan, ia menentukan sama ada peringkat kapasitor tambahan harus disambungkan atau diputuskan.
Apabila kilang memulakan motor tambahan atau peralatan pengeluaran, permintaan kuasa reaktif mungkin meningkat. Pengawal boleh menukar dalam peringkat kapasitor yang sesuai untuk memberikan pampasan tambahan. Apabila peralatan berhenti dan permintaan berkurangan, pengawal boleh memutuskan sambungan peringkat yang tidak perlu untuk mengurangkan risiko pampasan berlebihan.
Faktor kuasa menunjukkan betapa berkesannya sistem elektrik menukar kuasa ketara yang dibekalkan kepada kuasa aktif. Faktor kuasa rendah secara amnya bermakna lebih banyak arus diperlukan untuk menyampaikan jumlah kuasa aktif tertentu.
Untuk sistem fasa tunggal atau tiga fasa seimbang yang dipermudahkan di bawah keadaan sinusoidal, hubungan boleh dinyatakan sebagai:
Faktor Kuasa = Kuasa Aktif / Kuasa Nampak
Meningkatkan faktor kuasa boleh mengurangkan kerugian berkaitan semasa dalam kabel dan transformer, dengan syarat sistem direka bentuk dan dikendalikan dengan sewajarnya. Faedah sebenar bergantung pada profil beban sedia ada, rintangan konduktor, waktu operasi, tarif elektrik dan tetapan pampasan.
Dalam pemasangan dengan beban tak linear yang ketara, ukuran harmonik juga penting. Bank kapasitor boleh berinteraksi dengan impedans sistem dan berpotensi menguatkan harmonik tertentu. Oleh itu, penyelesaian yang direka bentuk dengan betul mungkin memerlukan reaktor siri atau peralatan tebatan harmonik yang berasingan.
Sebelum membeli Kabinet Pampasan Kuasa Reaktif GGJ, pembeli harus menyemak voltan terkadar, kekerapan, kapasiti pampasan, strategi kawalan, perlindungan kepungan dan bahan binaannya. Parameter ini menentukan sama ada peralatan sepadan dengan sistem pengedaran elektrik dan persekitaran operasi.
| Parameter | Spesifikasi Produk Junray | Pertimbangan Pemilihan |
|---|---|---|
| Voltan Ternilai | AC 380V | Sahkan keserasian dengan voltan pengedaran tapak. |
| Kekerapan Dinilai | 50Hz | Padankan frekuensi bekalan kuasa tempatan. |
| Kapasiti Pampasan | 50–500 kvar, boleh disesuaikan | Kira kapasiti yang diperlukan daripada permintaan beban yang diukur atau dinilai. |
| Julat Pampasan Faktor Kuasa | 0.8–0.99 | Tentukan sasaran mengikut keperluan utiliti dan keadaan operasi. |
| Menukar Mod | Pensuisan lintasan sifar dinamik pintar | Nilai turun naik beban dan kekerapan pensuisan. |
| Tahap Perlindungan | IP30 | Periksa sama ada persekitaran pemasangan dalaman sesuai. |
| Bahan Kabinet | Keluli bahagian 8MF dan plat keluli gelek sejuk dengan penyemburan plastik | Pertimbangkan kekuatan struktur, pendedahan kakisan dan akses penyelenggaraan. |
| Kaedah Pemasangan | Dipasang di lantai | Benarkan ruang yang mencukupi untuk pemasangan, pengudaraan dan servis. |
Nota: Spesifikasi adalah berdasarkan maklumat produk yang dirujuk. Penilaian akhir, pemilihan komponen dan pengaturan perlindungan harus disahkan dengan Junray terhadap keperluan projek sebelum membuat pesanan.
Produk ini menyokong susunan pampasan kapasitor yang berbeza, termasuk konfigurasi bintang (Y), delta (Δ), dan gabungan Y+Δ. Pilihan komunikasi yang disenaraikan untuk produk termasuk antara muka RS-232/RS-485 dan modul wayarles atau GPRS pilihan untuk komunikasi jauh, bergantung pada konfigurasi yang dipilih.
Pilihan ini membolehkan jurutera mempertimbangkan kabinet sebagai sebahagian daripada sistem pengurusan pengagihan dan pemantauan kuasa yang lebih luas dan bukannya sebagai komponen terpencil.
Kabinet pampasan kuasa reaktif yang dipilih dengan betul boleh memberikan beberapa faedah operasi dan kewangan. Keputusan berbeza mengikut ciri beban, reka bentuk sistem dan dasar pengebilan elektrik tempatan.
Pensuisan kapasitor automatik membantu sistem pengedaran bertindak balas terhadap perubahan permintaan kuasa reaktif. Meningkatkan faktor kuasa boleh membantu kemudahan memenuhi keperluan utiliti dan mengurangkan caj berkaitan faktor kuasa jika berkenaan. Keputusan sebenar hendaklah disahkan melalui pengukuran elektrik selepas pentauliahan.
Arus reaktif menyumbang kepada kerugian berkaitan arus dalam konduktor dan transformer. Dengan mengurangkan arus reaktif yang dibekalkan daripada peralatan huluan, pampasan boleh mengurangkan kerugian ini di bawah keadaan operasi yang sesuai. Jumlah pengurangan kerugian bergantung pada rangkaian elektrik dan lokasi peralatan pampasan.
Transformer mempunyai had berdasarkan kuasa ketara, bukan kuasa aktif sahaja. Apabila kuasa reaktif menduduki sebahagian besar kapasiti yang tersedia, pengubah mungkin mempunyai kapasiti yang kurang tersedia untuk beban aktif tambahan. Faktor kuasa yang membetulkan boleh mengeluarkan beberapa kapasiti kuasa ketara untuk permintaan pengeluaran, walaupun kapasiti boleh guna sebenar masih mesti disemak terhadap penilaian pengubah dan had terma.
Pampasan dinamik boleh mengikut variasi yang disebabkan oleh permulaan motor, perubahan jadual pengeluaran dan beban operasi yang berbeza. Pensuisan silang sifar bertujuan untuk mengurangkan transien pensuisan di bawah keadaan operasi yang sesuai. Penyelarasan dan pentauliahan perlindungan yang betul kekal penting untuk prestasi yang boleh dipercayai.
Arus reaktif yang lebih rendah, kehilangan elektrik yang lebih rendah dan faktor kuasa yang lebih baik boleh menyumbang kepada kos operasi yang lebih rendah. Penilaian pelaburan praktikal harus membandingkan kos pembelian dan pemasangan kabinet dengan penjimatan yang dijangkakan, keperluan penyelenggaraan, waktu operasi dan struktur tarif elektrik tapak.
Kabinet Pampasan Kuasa Reaktif GGJ sesuai untuk sistem pengagihan voltan rendah di mana beban induktif menghasilkan permintaan kuasa reaktif yang besar. Aplikasi biasa termasuk yang berikut.
Kemudahan dengan banyak pemacu frekuensi berubah-ubah, penerus, mesin kimpalan atau beban tak linear lain harus menilai herotan harmonik sebelum memasang pampasan kapasitor konvensional. Bergantung pada hasil pengukuran, kabinet dengan reaktor yang sesuai atau penapis kuasa aktif khusus mungkin lebih sesuai untuk aplikasi.
Ketahui lebih lanjut tentang penyelesaian kualiti kuasa pelengkap di tapak web peralatan elektrik voltan rendah Junray.
Memilih Kabinet Pampasan Kuasa Reaktif GGJ yang betul memerlukan lebih daripada memilih kapasiti berdasarkan saiz pengubah. Jurutera hendaklah menilai permintaan kuasa reaktif sebenar, variasi beban, keadaan harmonik, kekangan pemasangan dan keperluan elektrik yang berkenaan.
Kumpulkan ukuran kualiti kuasa semasa tempoh operasi perwakilan. Catatkan kuasa aktif, kuasa reaktif, faktor kuasa, voltan, arus dan variasi beban jika boleh. Pengukuran yang diambil hanya semasa operasi beban ringan mungkin tidak mencerminkan pampasan yang diperlukan semasa puncak pengeluaran.
Pengiraan awal yang biasa digunakan untuk kapasiti kapasitor yang diperlukan ialah:
Qc = P × (tan φ₁ − tan φ₂)
Di sini, Qc ialah kapasiti pampasan yang diperlukan dalam kvar, P ialah kuasa aktif dalam kW, φ₁ ialah sudut faktor kuasa awal, dan φ₂ ialah sudut faktor kuasa sasaran.
Formula ini menyediakan anggaran untuk keadaan operasi yang sesuai. Reka bentuk akhir harus mengambil kira variasi beban sebenar, bank kapasitor sedia ada, harmonik, keadaan voltan, dan risiko lebihan pampasan.
Beban yang berubah-ubah secara beransur-ansur mungkin disediakan oleh pensuisan berperingkat konvensional, manakala beban yang turun naik dengan cepat memerlukan strategi pampasan yang lebih pantas. Kaedah pensuisan hendaklah dipilih mengikut profil beban dan konfigurasi yang disahkan oleh pengeluar.
Jika terdapat beban tak linear, dapatkan ukuran harmonik atau penilaian kualiti kuasa profesional. Sahkan sama ada reaktor yang dinyahtun, penapis harmonik atau peralatan tebatan lain diperlukan sebelum menentukan kabinet.
Sebelum mengeluarkan pesanan pembelian, sahkan:
Pemasangan yang betul adalah penting untuk keselamatan dan keberkesanan Kabinet Pampasan Kuasa Reaktif GGJ. Peralatan hendaklah dipasang oleh kakitangan elektrik yang berkelayakan mengikut lukisan yang diluluskan, arahan pengilang, dan peraturan tempatan yang berkenaan.
Walaupun pampasan automatik mengurangkan keperluan untuk pensuisan manual, ia tidak menghapuskan keperluan untuk pemeriksaan. Kakitangan penyelenggaraan hendaklah menyemak suhu operasi, laluan pengudaraan, sambungan elektrik, keadaan kapasitor, penggera pengawal dan tanda-tanda bunyi yang tidak normal atau terlalu panas.
Pemeriksaan dan penyelenggaraan elektrik mesti dilakukan oleh kakitangan yang berkelayakan menggunakan prosedur pengasingan dan keselamatan yang sesuai. Kapasitor boleh mengekalkan cas elektrik selepas kuasa diputuskan, jadi prosedur pelepasan dan pengesahan pengeluar mesti diikuti sebelum kerja bermula.
Fungsi utamanya adalah untuk menambah baik faktor kuasa dengan membekalkan kuasa reaktif kapasitif kepada sistem pengagihan voltan rendah. Ini boleh mengurangkan arus reaktif huluan, mengurangkan kerugian berkaitan arus dan membantu kemudahan mematuhi keperluan faktor kuasa yang berkenaan.
Produk Junray yang dirujuk menyenaraikan kapasiti pampasan 50–500 kvar, dengan penyesuaian tersedia. Penarafan yang sesuai hendaklah ditentukan daripada permintaan kuasa reaktif yang diukur, faktor kuasa sasaran, profil beban dan keadaan harmonik.
Ia boleh membantu mengurangkan atau mengelakkan penalti berkaitan faktor kuasa apabila sistem pampasan bersaiz dan dikendalikan dengan betul. Walau bagaimanapun, hasil pengebilan sebenar bergantung pada peraturan tarif utiliti, corak permintaan dan caj lain yang berkenaan. Penjimatan harus dinilai menggunakan data khusus tapak dan bukannya diandaikan terlebih dahulu.
Pampasan terutamanya mengurangkan arus reaktif dan boleh mengurangkan kehilangan pengedaran elektrik. Ia tidak secara langsung menghapuskan tenaga aktif yang diperlukan oleh peralatan pengeluaran. Sebarang pengurangan dalam penggunaan tenaga aktif bergantung pada kerugian yang dielakkan dan keadaan operasi sistem.
Ia mungkin sesuai, tetapi kemudahan dengan pemacu frekuensi berubah-ubah harus menilai herotan harmonik dan kemungkinan resonans sebelum memilih pampasan kapasitor. Bergantung pada keputusan, reaktor atau peralatan tebatan harmonik khusus mungkin diperlukan.
Pembeli harus menyediakan faktor kuasa sedia ada, beban aktif, faktor kuasa sasaran, jadual operasi, voltan undian dan sebarang ukuran kualiti kuasa yang tersedia. Seorang jurutera elektrik atau pengilang kemudian boleh mengira keperluan kvar awal dan mengesahkan konfigurasi yang sesuai.
Sediakan kapasiti pampasan yang diperlukan, voltan dan kekerapan, lukisan sistem pengagihan, ciri beban, maklumat harmonik, keperluan kepungan, komponen pilihan, keperluan komunikasi dan destinasi. Butiran ini membantu pembekal menyediakan konfigurasi yang sepadan dengan projek.
Kabinet Pampasan Kuasa Reaktif GGJ boleh menjadi pelaburan berharga untuk kemudahan perindustrian dan komersial yang mencari faktor kuasa yang lebih baik, arus reaktif yang lebih rendah, penggunaan transformer yang lebih baik dan pengagihan voltan rendah yang lebih cekap. Keberkesanannya bergantung pada pemilihan kapasiti yang tepat, kawalan pensuisan yang sesuai, penilaian harmonik, pemasangan yang betul dan pemeriksaan berterusan. Dengan menilai permintaan elektrik sebenar dan keperluan projek sebelum membeli, perniagaan boleh memilih penyelesaian pampasan yang menyokong operasi yang boleh dipercayai dan nilai jangka panjang yang boleh diukur.
Junray menawarkan Kabinet Pampasan Kuasa Reaktif GGJ untuk aplikasi pengagihan kuasa industri, dengan kapasiti pampasan boleh dikonfigurasikan dan pilihan kawalan untuk memenuhi keperluan projek yang berbeza. Jika anda merancang pemasangan baharu atau menaik taraf sistem elektrik sedia ada,hubungi kamihari ini untuk membincangkan keperluan teknikal anda, meminta sebut harga tersuai, dan mencari penyelesaian pampasan kuasa reaktif yang sesuai untuk kemudahan anda.
-
