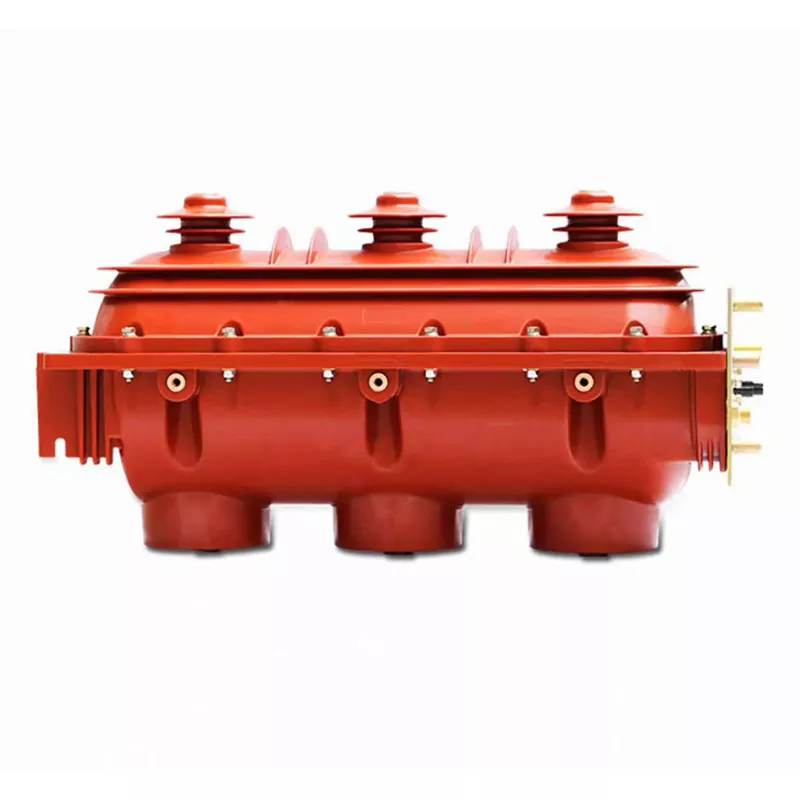

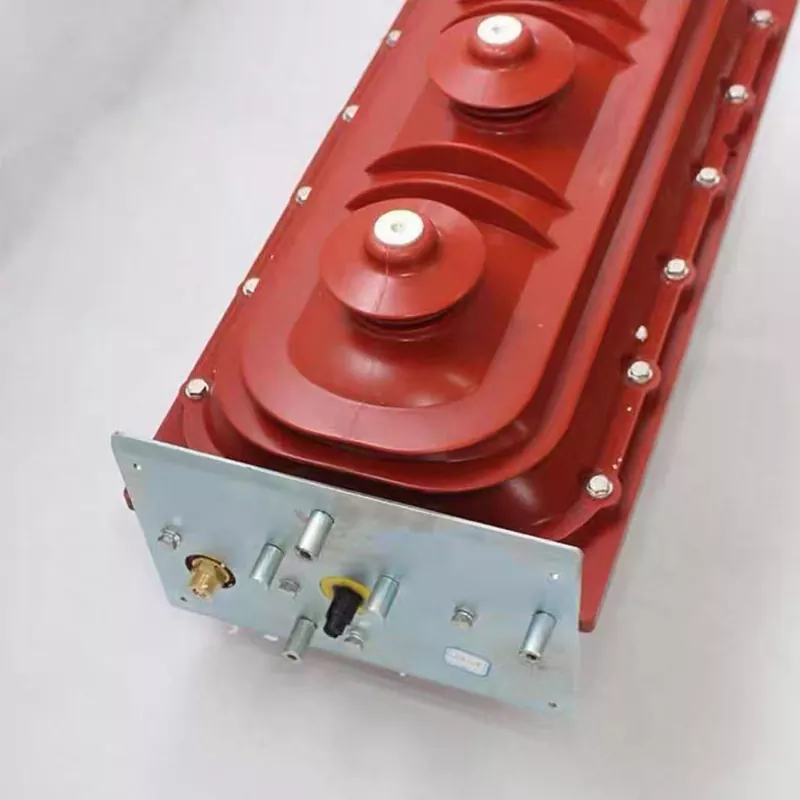

Suis FLN36 Sulfur Hexafluoride

Junray Electrical FLN36 Sulfur Hexafluoride Load Break Switch ialah peranti pensuisan khusus yang direka khusus untuk unit utama gelang 10kV (RMU), kotak cawangan kabel dan rangkaian pengedaran bandar. Tidak seperti pemutus litar yang direka untuk mengganggu arus litar pintas, suis pemutus beban ini dioptimumkan untuk membuat dan memutuskan arus beban biasa dalam aplikasi rangkaian gelang, memberikan prestasi pelindapkejutan arka SF6 yang boleh dipercayai pada kos yang jauh lebih rendah. Menampilkan reka bentuk tiga kedudukan bersepadu (Tutup, Buka, Tanah), petak gas SF6 yang dimeterai sepenuhnya tanpa penyelenggaraan, saling kunci "Lima-Pencegahan" mekanikal yang komprehensif, dan mekanisme pengendalian spring dengan hayat mekanikal melebihi 3,000 operasi.

Kelebihan Produk

Pelindapkejutan Arka SF6: Pensuisan Boleh Dipercayai—Menggunakan teknologi pelindapkejutan arka SF6, peranti ini mempunyai keupayaan pemadaman arka yang luar biasa, membolehkan gangguan dan penutupan arus beban yang boleh dipercayai. Prestasi pelindapkejutan arkanya dengan ketara mengatasi suis terendam minyak standard, menjadikannya sangat sesuai untuk operasi pensuisan yang diperlukan dalam sistem rangkaian gelang.

Pensuisan Arus Beban: Dioptimumkan untuk Rangkaian Dering—Direka bentuk khusus untuk menukar arus beban, peranti ini sesuai untuk operasi rangkaian gelang. Ia menghapuskan keperluan untuk kapasiti pecah tinggi yang biasanya dikaitkan dengan pemutus litar; untuk senario rangkaian gelang biasa, keupayaannya adalah mencukupi sepenuhnya, mengakibatkan pengurangan kos yang besar.

Kebolehpercayaan Tinggi: Kadar Kegagalan Rendah—Memastikan operasi yang sangat stabil, peranti ini menampilkan kadar kegagalan yang sangat rendah—kira-kira 30% lebih rendah daripada suis beban standard. Suis FLN36 Sulfur Hexafluoride disesuaikan dengan sempurna untuk persekitaran rangkaian cincin, menawarkan ketenangan fikiran dan menghapuskan kebimbangan mengenai kegagalan peralatan.

Parameter Produk

Butiran Kejuruteraan Ketepatan

1. Mekanisme Operasi Spring: Mempunyai mekanisme pengendalian spring yang boleh dipercayai yang memastikan operasi pembukaan dan penutupan yang boleh dipercayai, kelajuan pensuisan yang pantas dan kadar kegagalan yang rendah.

2. Struktur Tertutup Sepenuhnya: Mengguna pakai reka bentuk tertutup sepenuhnya menggunakan penebat gas SF6; struktur bebas penyelenggaraan ini tidak memerlukan penyelenggaraan rutin.

3. Jalinan "Five-Prevention": Dilengkapi dengan sistem interlocking "Five-Prevention" untuk mengelakkan ralat operasi dan memastikan keselamatan operasi pensuisan voltan tinggi 10kV.

4. Pemasangan Terpiawai: Suis FLN36 Sulfur Hexafluoride direka untuk pemasangan standard, membolehkan penyepaduan yang mudah ke dalam Unit Utama Cincin (RMU) dan kotak cawangan kabel.

Aplikasi Produk

Unit Utama Gelang: Peranti pensuisan dalam Unit Utama Gelang, mampu membuat dan memecahkan arus beban.

Pengagihan Voltan Tinggi: Sistem pengagihan kuasa voltan tinggi 10kV, mampu membuat dan memecahkan beban.

Kejuruteraan Rangkaian Cincin: Projek infrastruktur rangkaian cincin, mampu membuat dan memecahkan beban.

Pilih Junray Electrical

Dihasilkan dengan pematuhan ketat dengan piawaian kebangsaan untuk Komponen Voltan Tinggi dan Rendah, setiap unit menjalani ujian pengedap, pensuisan dan tahan voltan yang ketat untuk memastikan operasi yang stabil dan selamat. Junray Electrical menawarkan pilihan penyesuaian yang berfungsi, membolehkan anda menyesuaikan Suis Heksafluorida Sulfur FLN36 eksklusif untuk keperluan rangkaian gelang anda—memastikan kesesuaian sempurna untuk unit utama cincin dan kotak cawangan anda.

Kajian Kes Retrofit

I. Gambaran Keseluruhan Projek

Projek ini melibatkan naik taraf dan pengubahsuaian unit utama gelang rangkaian pengedaran 10kV lama (RMU) yang berkhidmat di kawasan perumahan tempatan dan kedai depan jalan. Suis pemutus beban penjanaan gas dan minyak legasi sedia ada telah digunakan untuk masa yang lama dan mengalami masalah seperti penuaan penebat, bunyi operasi yang tidak normal, keupayaan pemadam arka yang lemah, mudah terdedah kepada kerosakan akibat kelembapan dan ketidakupayaan untuk menukar dengan pasti di bawah beban. Isu di tapak termasuk kesesakan suis, kemerosotan penebat, nyahcas separa dan pengesanan akibat pemeluwapan dalam kabinet. Masalah ini menjejaskan keselamatan semasa gangguan penyelenggaraan, menghalang pengasingan kerosakan yang berkesan, menyebabkan gangguan kuasa yang kerap tidak dirancang, dan mengakibatkan kebolehpercayaan bekalan yang rendah dan risiko operasi yang ketara.

Untuk meningkatkan kestabilan rangkaian pengedaran, menghapuskan bahaya penebat yang dikaitkan dengan suis penuaan, dan menyokong fungsi pembahagian rangkaian gelang dan interkoneksi, unit telah digantikan dengan suis pemutus beban tiga kedudukan FLN36-12 dalaman SF6. Berfungsi sebagai komponen kawalan teras RMU 10kV, suis ini membolehkan pensuisan arus beban selamat, pembumian yang boleh dipercayai, dan pengasingan yang tepat, memenuhi keperluan operasi konfigurasi rangkaian gelang bandar standard.

II. Isu Sebelum Retrofit

Prestasi penebat yang lemah dan pelbagai bahaya: Suis legasi berisi minyak dan penjana gas menggunakan media penebat lapuk. Operasi jangka panjang membawa kepada penyerapan lembapan, penuaan, dan pelepasan separa yang teruk, mewujudkan risiko tinggi pecahan fasa ke fasa dan kerosakan litar pintas dalaman.

Keupayaan pensuisan beban yang lemah: Kapasiti pemadam arka yang tidak mencukupi bermakna arus beban pensuisan sering menyebabkan hakisan arka dan sentuhan, gagal memenuhi permintaan operasi pensuisan rangkaian gelang yang kerap.

Kekurangan struktur tiga kedudukan piawai dan penyelenggaraan yang tidak selamat: Unit tidak mempunyai fungsi pengasingan dan pembumian bersepadu; pembumian semasa penyelenggaraan tidak boleh dipercayai, menimbulkan risiko penyelenggaraan hidup atau sentuhan tidak sengaja.

Interlocking mekanikal yang tidak mencukupi dan risiko salah operasi: Ketiadaan ciri anti-salah operasi mewujudkan risiko keselamatan yang serius, seperti menutup suis semasa di bawah beban atau operasi suis pembumian yang tidak betul.

Beban kerja penyelenggaraan yang tinggi dan kadar kegagalan: Pemeriksaan tetap paras minyak dan penuaan komponen penjana gas diperlukan; bahagian cepat haus, mengakibatkan kos O&M yang tinggi dan kestabilan bekalan kuasa yang lemah.

III. Pelan Konfigurasi Peralatan

Selaras dengan piawaian bekalan kuasa gelang utama rangkaian pengedaran bandar 10kV dan spesifikasi Grid Negeri untuk peralatan pengedaran, unit utama gelang (RMU) dilengkapi secara seragam dengan suis pemutus beban tiga kedudukan FLN36-12D SF6. Suis ini mempunyai struktur bersepadu yang menggabungkan fungsi penutupan, pembukaan dan pembumian, bersama-sama dengan sistem saling kunci mekanikal yang komprehensif. Direka bentuk untuk kepungan RMU XGN15-12, ia memenuhi keperluan untuk aplikasi pembahagian, penyambungan dan bekalan kuasa terminal.

Parameter Peralatan Teras

Model Peralatan: FLN36-12D Suis Pemutus Beban Voltan Tinggi Dalaman SF6

Voltan Ternilai: 12kV (sesuai untuk rangkaian pengedaran 10kV)

Nilai Arus: 630A (memenuhi keperluan arus beban maksimum untuk rangkaian gelang)

Sederhana Penebat: Gas sulfur heksafluorida (SF6) ketulenan tinggi; menawarkan kekuatan dielektrik yang tinggi dan prestasi pemadam arka yang sangat baik

Reka Bentuk Struktur: Reka bentuk tiga kedudukan bersepadu (penutupan, pembukaan/pengasingan dan pembumian)

Fungsi Operasi: Pensuisan beban, pengasingan tanpa beban, dan pembumian yang boleh dipercayai untuk penyelenggaraan

Konfigurasi Interlocking: Sistem saling kunci "lima pencegahan" mekanikal yang komprehensif; menghalang penutupan suis pembumian di bawah beban, membuka kabinet semasa dihidupkan, dan operasi pensuisan yang tidak disengajakan

Ciri-ciri Operasi: Struktur tertutup sepenuhnya, operasi tekanan positif sedikit, bebas penyelenggaraan, tahan lembapan dan kalis pemeluwapan

IV. Sorotan Pembinaan dan Aplikasi

Penebat Gas SF6 dengan Prestasi Dielektrik Unggul: Menggunakan gas SF6 ketulenan tinggi; keupayaan penebat dan pemadam arka jauh melebihi keupayaan suis berisi minyak atau penjana gas yang lebih lama, dengan berkesan menghapuskan risiko yang berkaitan dengan kelembapan, pemeluwapan dan kerosakan rayapan.

Reka Bentuk Tiga Kedudukan Bersepadu Memastikan Keselamatan Penyelenggaraan: Membuka suis secara automatik mencapai pengasingan; pembumian boleh dipercayai dan boleh disahkan secara visual. Perlindungan pembumian berkesan sepenuhnya semasa penyelenggaraan, menghapuskan risiko daripada voltan sisa atau kerja langsung yang tidak disengajakan.

Saling Kunci "Lima Pencegahan" Mekanikal untuk Operasi Tanpa Ralat: Saling penguncian mekanikal paksa terbina dalam dengan logik yang ketat menghalang semua ralat operasi kritikal pada peringkat fizikal.

Kekerapan Penukaran Beban dan Keserasian Rangkaian Gelang: Prestasi pemadam arka yang sangat baik menyokong penukaran beban rutin dan pemindahan kuasa rangkaian gelang, memenuhi keperluan penghantaran fleksibel rangkaian pengedaran bandar. Dimeterai sepenuhnya, bebas penyelenggaraan dan memerlukan O&M yang minimum: Kabinet menampilkan reka bentuk tekanan yang tertutup, positif sedikit dengan kadar kebocoran gas yang sangat rendah; ia tidak memerlukan penambahan gas yang kerap atau pembongkaran berkala untuk penyelenggaraan, memastikan operasi jangka panjang yang stabil.

V. Keputusan Operasi Selepas Retrofitting

Penghapusan sepenuhnya bahaya penebat: Medium penebat SF6 yang kuat menghalang isu seperti nyahcas separa, penjejakan yang disebabkan oleh pemeluwapan dan pecahan fasa ke fasa, memastikan tahap penebat peralatan kekal stabil dan mematuhi jangka panjang.

Pensuisan rangkaian gelang yang fleksibel dan boleh dipercayai: Pensuisan pada beban yang lancar tanpa arka atau hakisan sentuhan memastikan operasi penghantaran dan pemindahan beban rangkaian pengedaran yang selamat dan stabil.

Prosedur penyelenggaraan yang selamat dan standard: Pengasingan tiga kedudukan dan sistem pembumian yang boleh dipercayai memastikan keadaan penyelenggaraan mematuhi sepenuhnya peraturan keselamatan, menghapuskan risiko yang berkaitan dengan kerja talian langsung.

Peralatan penyelenggaraan sifar dengan kadar kegagalan yang sangat rendah: Tiada penyelenggaraan rutin atau penambahan gas diperlukan selepas pentauliahan; tiada kemerosotan akibat penuaan, dan peralatan mengekalkan kadar integriti operasi 100%.

Kebolehpercayaan bekalan kuasa yang dipertingkatkan dengan ketara: Menghapuskan risiko gangguan yang disebabkan oleh kecacatan peralatan; membolehkan pengasingan kerosakan pantas dan pemindahan beban yang cekap, dengan ketara mengurangkan tempoh gangguan pelanggan dan memastikan penerimaan berjaya di bawah kriteria penyeragaman rangkaian pengedaran Grid Negeri.

VI. Ringkasan Kes

Suis pemutus beban FLN36-12 SF6 ialah teras, komponen standard untuk unit utama gelang 10kV (RMU), pencawang jenis kotak, rangkaian pengedaran bandar dan sistem pengagihan kuasa kediaman. Ia digunakan terutamanya untuk pensuisan beban yang kerap, pembahagian talian dan penyambungan, pengasingan kerosakan, dan pembumian penyelenggaraan. Kelebihan utama termasuk penebat SF6 yang unggul, reka bentuk tiga kedudukan bersepadu, saling mengunci "lima pencegahan", sifat bebas penyelenggaraan dan keupayaan pensuisan atas beban. Tidak seperti pemutus litar, suis pemutus beban mengendalikan pensuisan dan pengasingan beban biasa dan bukannya mengganggu kerosakan litar pintas, menjadikannya peranti pensuisan teras yang selamat, stabil dan kos efektif dalam sistem pengagihan kuasa rangkaian gelang.
