Junray ElektrikmengeluarkanCthw6 Pengubah Arus Kalis Air Luaranuntuk pengubahsuaian pengagihan kuasa voltan rendah, pemantauan tenaga, pemeteran dan aplikasi perlindungan. Struktur teras berpecahnya membolehkan pemasangan di sekeliling kabel atau bar bas sedia ada tanpa memotong konduktor, membantu mengurangkan masa pemasangan dan mengelakkan gangguan kuasa yang tidak perlu.
Pengubah arus ialah komponen penderiaan penting untuk mengukur dan memantau arus elektrik dalam sistem pengagihan. Untuk kemudahan sedia ada, bagaimanapun, memasang transformer teras tertutup konvensional boleh memerlukan pemotongan kabel, pengalihan bar bas atau penutupan yang dirancang. Reka bentuk CTHW6 menangani cabaran ini dengan struktur teras pemisah buka-tutup, teras magnet berketepatan tinggi, perumahan kalis api bertebat dan reka bentuk sambungan kalis air. Ciri-ciri ini menjadikannya sesuai untuk loji industri, bangunan komersial, kabinet pengedaran, sistem fotovoltaik, aplikasi penyimpanan tenaga, dan infrastruktur pengecasan EV di mana pemerolehan semasa yang boleh dipercayai dan pemasangan pengubahsuaian yang mudah adalah penting.
Jadual Kandungan
- Apakah itu Pengubah Arus Kalis Air Luaran Cthw6?
- Mengapa Reka Bentuk Teras Terpisah Penting untuk Retrofit Pengagihan Kuasa?
- Apakah Ciri Utama Menyokong Pengukuran Semasa Boleh Dipercayai?
- Sekilas Pandang Ciri Teknikal Cthw6
- Bagaimana Transformer Dipasang?
- Di manakah Transformer Boleh Digunakan?
- Apa yang Perlu Dipertimbangkan oleh Pembeli Sebelum Pemilihan?
- Apakah yang Ditunjukkan oleh Aplikasi Retrofit Sebenar?
- Soalan Lazim

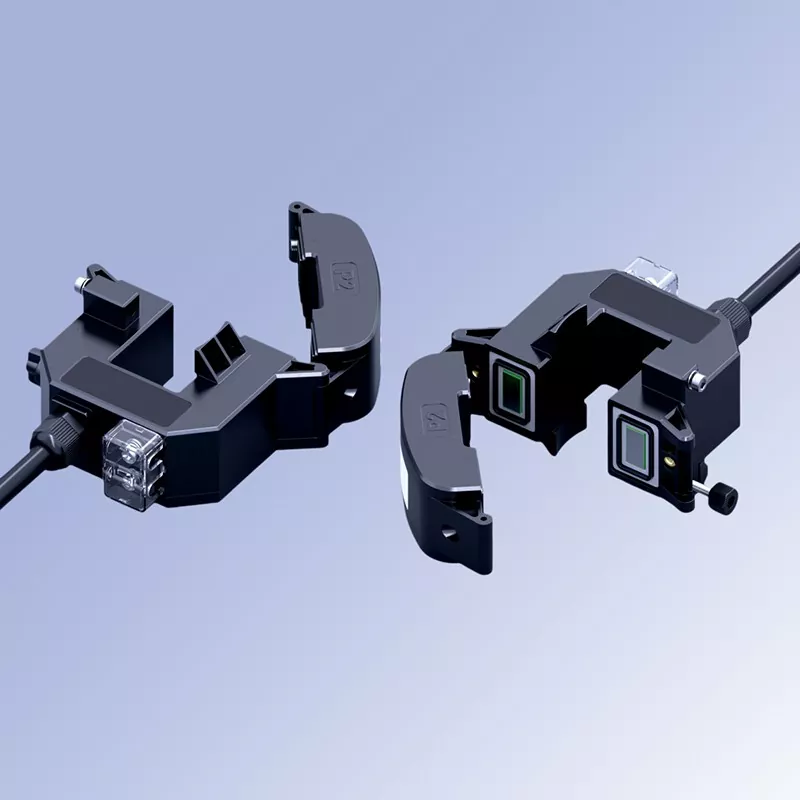

Apakah itu Pengubah Arus Kalis Air Luaran Cthw6?
Pengubah arus, biasanya dipanggil CT, menukarkan arus primer yang tinggi kepada arus sekunder yang lebih kecil yang boleh diukur dengan selamat oleh meter, terminal pemantauan atau peranti perlindungan. Dalam sistem pengedaran voltan rendah, ini membolehkan pengendali mendapatkan data elektrik yang berguna tanpa menyambung terus peralatan pengukur sensitif kepada arus utama penuh.
Siri CTHW6 direka khusus untuk aplikasi di mana litar kuasa sedia ada memerlukan pemantauan atau peningkatan. Tidak seperti pengubah teras pepejal tradisional, pembinaan teras pemisahnya boleh dibuka dan diapit di sekeliling kabel atau bar bas sedia ada. Ini menjadikannya amat berguna apabila infrastruktur elektrik sudah beroperasi dan pendawaian semula yang meluas tidak diingini.
Pembinaan berorientasikan luar juga menggabungkan perumahan kejuruteraan-plastik bertebat dengan enkapsulasi epoksi dalaman dan sambungan kabel kalis air. Elemen reka bentuk ini membantu pengubah menahan kelembapan, habuk, perubahan suhu dan keadaan lain yang dihadapi dalam peralatan pengedaran dan pemasangan luar.
Mengapa Reka Bentuk Teras Terpisah Penting untuk Retrofit Pengagihan Kuasa?
Projek retrofit mempunyai keperluan yang berbeza daripada pemasangan elektrik baharu. Apabila kabinet pengedaran baharu sedang dipasang, jurutera boleh menempah ruang dan memasang transformer lubang telus konvensional sebelum penjanaan. Kemudahan sedia ada mungkin tidak mempunyai fleksibiliti ini.
Pemasangan tradisional boleh melibatkan mencabut konduktor atau membuka bar bas. Bergantung pada kemudahan, ini boleh mengakibatkan gangguan pengeluaran, tenaga kerja tambahan dan penyelarasan gangguan yang rumit. Transformer teras berpecah menyediakan pendekatan lain: perumah terbuka, konduktor diposisikan melalui apertur, dan perumah ditutup dan dikunci.
Faedah pengubahsuaian utama
- Mengurangkan gangguan pemasangan:Kabel sedia ada tidak perlu dipotong untuk kaedah pemasangan teras berpecah.
- Pemasangan medan yang lebih pantas:Struktur buka-tutup memudahkan kedudukan di sekeliling konduktor sedia ada.
- Keperluan pengubahsuaian yang lebih rendah:Reka letak pengedaran sedia ada boleh dikekalkan dan bukannya dibina semula secara meluas.
- Peningkatan pemantauan fleksibel:Penderiaan arus tambahan boleh diperkenalkan kepada litar sedia ada.
- Kesesuaian yang lebih baik untuk kemudahan operasi:Ia berguna apabila meminimumkan masa henti yang dirancang adalah keperluan projek yang penting.
Untuk kerja elektrik yang kritikal keselamatan, pemasangan hendaklah sentiasa dilakukan oleh kakitangan yang berkelayakan sesuai mengikut prosedur keselamatan elektrik yang berkenaan. Reka bentuk teras berpecah meningkatkan kemudahan pemasangan, tetapi ia tidak menghilangkan keperluan untuk amalan kerja yang selamat.
Apakah Ciri Utama Menyokong Pengukuran Semasa Boleh Dipercayai?
Teras magnet berketepatan tinggi
Transformer menggunakan teras keluli silikon berorientasikan butiran yang direka untuk memberikan kebolehtelapan magnet yang tinggi, kehilangan magnet yang rendah, dan julat operasi linear yang luas. Maklumat produk menentukan ketepatan pemeteran Kelas 0.5/0.5S, menyokong aplikasi di mana data semasa yang stabil diperlukan untuk pengukuran dan pemantauan.
Kunci mekanikal selamat
Selepas konduktor diletakkan di dalam apertur, kedua-dua bahagian perumahan ditutup dan diikat dengan skru pengunci. Penutupan yang betul membantu mengekalkan penjajaran teras magnetik yang konsisten, yang penting untuk kestabilan pengukuran.
Perumahan bertebat kalis api
Perumahan ini dihasilkan daripada plastik kejuruteraan kalis api berkekuatan tinggi. Enkapsulasi epoksi dituang vakum dalaman memberikan perlindungan tambahan terhadap kelembapan, habuk dan kakisan sambil meningkatkan prestasi penebat.
Pengenalpastian kekutuban yang jelas
Penandaan P1/P2 dan penunjuk kekutuban terminal sekunder dikenal pasti dengan jelas pada produk. Ini membantu juruteknik mewujudkan sambungan primer dan sekunder dengan betul semasa pemasangan dan pentauliahan.
Sambungan kabel kalis air
Kelenjar kabel kalis air digabungkan pada sambungan output. Untuk pemasangan luar atau terutamanya lembap, pengedap tambahan pada sambungan pendawaian boleh meningkatkan lagi perlindungan alam sekitar.
Sekilas Pandang Ciri Teknikal Cthw6
| Ciri | Reka bentuk CTHW6 | Nilai Praktikal |
|---|---|---|
| Struktur | Reka bentuk teras pisah, buka-tutup | Pemasangan pengubahsuaian yang mudah di sekeliling konduktor sedia ada |
| Pemasangan | Struktur pengapit dengan skru pengunci | Mengurangkan pengubahsuaian kabel dan kerumitan pemasangan |
| Ketepatan | Kelas 0.5/0.5S | Menyokong pemeteran yang tepat dan pemantauan semasa |
| Bahan Teras | Keluli silikon berorientasikan bijirin | Kebolehtelapan tinggi dan prestasi magnet yang stabil |
| Perumahan | Plastik kejuruteraan kalis api | Penebat, rintangan hentaman, dan ketahanan alam sekitar |
| Enkapsulasi | Resin epoksi dituang vakum | Meningkatkan ketahanan terhadap kelembapan, habuk dan kakisan |
| Sambungan | Kelenjar kabel kalis air | Membantu melindungi sambungan output dalam persekitaran yang mencabar |
| Aplikasi | Pemeteran, pemantauan, perlindungan, pengubahsuaian | Sesuai untuk pelbagai projek pengedaran voltan rendah |
Pembeli harus mengesahkan nisbah transformasi yang diperlukan, dimensi apertur, jenis konduktor, kelas ketepatan, persekitaran pemasangan dan keperluan output sekunder sebelum membuat pesanan. Spesifikasi bukan standard yang disesuaikan juga boleh dibincangkan mengikut keperluan projek.
Bagaimana Transformer Dipasang?
Reka bentuk buka-tutup bertujuan untuk menjadikan pemasangan medan lebih mudah. Urutan pemasangan biasa termasuk langkah-langkah berikut:
- Longgarkan skru pengunci sisi dan buka perumah pengubah.
- Letakkan kabel atau bar bas melalui tengah apertur.
- Pastikan konduktor berpusat dengan betul dan tidak mengganggu perumahan.
- Tutup bahagian atas dan bawah dan ketatkan skru pengunci dengan selamat.
- Buka penutup terminal lutsinar dan sambungkan pendawaian sekunder mengikut tanda kekutuban.
- Periksa penutupan mekanikal, pendawaian, penebat dan isyarat pengukuran sebelum pentauliahan.
Satu titik keselamatan yang penting ialah litar sekunder CT tidak boleh dibiarkan terbuka semasa konduktor utama dihidupkan. Sekunder terbuka boleh menghasilkan voltan berbahaya. Oleh itu, profesional elektrik yang berkelayakan hendaklah mengikut arahan pengilang dan keperluan keselamatan elektrik yang berkenaan semasa pemasangan, ujian dan penyelenggaraan.
Di manakah Transformer Boleh Digunakan?
Gabungan pemasangan teras selisih dan perlindungan alam sekitar menjadikan CTHW6 sesuai untuk pelbagai aplikasi pemantauan elektrik voltan rendah.
Pemantauan kuasa industri
Talian pengeluaran, pam, kipas, pemampat, alatan mesin dan beban elektrik lain boleh dipantau melalui pengukuran semasa. Data ini boleh menyokong analisis operasi peralatan dan pengurusan tenaga.
Pengedaran komersial dan bangunan
Bangunan pejabat, kompleks komersial, hospital dan pusat data selalunya mengandungi berbilang litar cawangan yang memerlukan pemantauan. Transformer teras pisah boleh memudahkan naik taraf kepada sistem pengedaran sedia ada.
Pengagihan kuasa pintar
Transformer boleh disepadukan dengan meter kuasa pelbagai fungsi, terminal pemantauan pintar, dan peralatan pemantauan elektrik lain untuk menyokong pemerolehan data semasa dan pemantauan jauh.
Tenaga boleh diperbaharui dan infrastruktur EV
Kabinet bersambung grid fotovoltaik, sistem storan tenaga dan infrastruktur pengecasan EV boleh memerlukan penderiaan semasa untuk pemantauan dan perlindungan operasi. Nisbah CT dan dimensi mekanikal yang sesuai hendaklah dipilih mengikut litar sebenar.
Pengubahsuaian sistem pengedaran
Pemasangan elektrik yang menua adalah aplikasi yang sangat relevan. Daripada mereka bentuk semula keseluruhan kabinet pengedaran, jurutera boleh menambah pemantauan semasa pada litar terpilih menggunakan konfigurasi teras pemisah yang sesuai.
Apa yang Perlu Dipertimbangkan oleh Pembeli Sebelum Pemilihan?
Memilih pengubah arus harus bermula dengan keperluan elektrik dan mekanikal litar sasaran dan bukannya memilih model berdasarkan penampilan. Perkara berikut perlu disahkan sebelum perolehan:
- Arus utama:Sahkan arus normal dan maksimum litar.
- Nisbah semasa:Padankan nisbah CT kepada meter, peranti pemantauan atau sistem perlindungan.
- Saiz apertur:Pastikan kabel atau bar bas boleh melalui bukaan tanpa gangguan.
- Konfigurasi konduktor:Semak sama ada pemasangan menggunakan kabel bulat atau bar bas segi empat tepat.
- Keperluan ketepatan:Tentukan sama ada projek memerlukan ketepatan pemeteran standard atau spesifikasi ukuran yang lebih khusus.
- Keadaan persekitaran:Pertimbangkan pendedahan luar, kelembapan, habuk, suhu, getaran dan kemungkinan pencemaran kimia.
- Sambungan sekunder:Sahkan konfigurasi terminal dan keperluan polariti peranti yang disambungkan.
- Ruang pemasangan:Sahkan bahawa kelegaan yang mencukupi tersedia untuk membuka dan mengunci perumahan teras belah.
Pembekal yang boleh dipercayai harus dapat memberikan bantuan pemilihan model berdasarkan parameter ini. Ini amat berharga untuk projek pengubahsuaian yang mengandungi banyak saiz kabel atau penarafan litar yang berbeza.
Apakah yang Ditunjukkan oleh Aplikasi Retrofit Sebenar?
Projek pengubahsuaian yang didokumenkan yang melibatkan perkakasan ketepatan dan kilang pengacuan suntikan di Dongguan menggambarkan nilai praktikal pengubah arus teras berpecah. Kemudahan itu mengandungi 86 litar pengedaran voltan rendah yang menyediakan pengacuan suntikan, pengecapan, pemprosesan acuan, penyejukan, pengangkatan, pencahayaan dan beban lain.
Sistem sedia ada tidak mempunyai pemantauan arus sisa litar cawangan yang mencukupi. Kaedah pengubahsuaian konvensional memerlukan pengubahsuaian konduktor yang meluas dan penutupan pengeluaran. Oleh itu, projek itu menggunakan pengubah teras pemisah boleh dibuka yang dipilih mengikut dimensi konduktor.
Menurut maklumat projek yang diterbitkan oleh Junray Electrical, pemasangan dan pentauliahan kesemua 86 unit telah siap dalam tempoh lima hari. Sistem ini kemudiannya menyediakan pemantauan arus sisa peringkat cawangan, membolehkan litar tidak normal dikenal pasti dengan lebih cepat. Projek itu juga melaporkan bahawa masa penyelesaian masalah jatuh daripada purata 3.5 jam kepada kurang daripada 20 minit selepas pengubahsuaian.
Contoh ini menunjukkan prinsip penting untuk perancangan pengubahsuaian elektrik: nilai pengubah semasa tidak terhad kepada fungsi pengukurannya. Kaedah pemasangan, rintangan alam sekitar, keserasian dengan peralatan pemantauan, dan kebolehselenggaraan semuanya boleh mempengaruhi keberkesanan keseluruhan peningkatan pengedaran.
Untuk maklumat produk tambahan, pembeli boleh menyemak halaman produk Cthw6 Outdoor Waterproof Current Transformer dan meneroka rangkaian transformer instrumen Junray Electrical untuk keperluan pemantauan elektrik yang berbeza.
Soalan Lazim
Apakah kelebihan utama pengubah arus teras pemisah CTHW6?
Kelebihan pemasangan utamanya ialah struktur buka-tutup, yang membolehkan pengubah diletakkan di sekeliling kabel atau bar bas sedia ada tanpa memotong konduktor. Ini menjadikannya berguna untuk pengubahsuaian pengedaran voltan rendah dan projek pemantauan.
Bolehkah CTHW6 digunakan di luar rumah?
ya. Produk ini direka bentuk untuk aplikasi berorientasikan luar dan menggabungkan perumahan plastik kejuruteraan bertebat, enkapsulasi epoksi dan sambungan kabel kalis air. Pengedap tambahan mungkin disyorkan untuk terminal pendawaian dalam persekitaran yang lembap.
Apakah kelas ketepatan yang disokong oleh CTHW6?
Maklumat produk yang diterbitkan menentukan ketepatan pemeteran Kelas 0.5/0.5S. Spesifikasi yang tepat hendaklah disahkan terhadap keperluan meter yang dimaksudkan dan sistem pemantauan elektrik sebelum perolehan.
Bolehkah ia memantau kabel sedia ada tanpa memutuskan sambungannya?
Struktur teras berpecah direka khusus untuk pemasangan di sekeliling kabel atau bar bas sedia ada, mengelakkan keperluan untuk memotong konduktor. Walau bagaimanapun, kerja elektrik secara langsung hanya boleh dilakukan oleh kakitangan yang berkelayakan mengikut prosedur keselamatan yang berkenaan.
Apakah maklumat yang diperlukan semasa memilih model CTHW6?
Maklumat pemilihan penting termasuk arus primer, nisbah arus yang diperlukan, jenis konduktor, kabel atau dimensi bar bas, saiz apertur, keperluan ketepatan, persekitaran pemasangan dan keperluan sambungan sekunder.
Adakah Junray Electrical menyediakan penyesuaian?
ya. Junray Electrical menyatakan bahawa spesifikasi bukan standard boleh disesuaikan mengikut dimensi pemasangan dan keperluan parameter. Pasukan teknikalnya juga boleh menyediakan panduan pemilihan model dan sokongan teknikal selepas jualan.
Kesimpulan
Transformer arus yang direka dengan baik boleh menjadikan pemantauan elektrik lebih praktikal sambil menyokong pemodenan sistem pengagihan voltan rendah sedia ada. Dengan struktur teras pemisah, spesifikasi ketepatan Kelas 0.5/0.5S, perumah kalis api bertebat, pengkapsulan epoksi dan reka bentuk sambungan kalis air, CTHW6 sesuai untuk aplikasi yang fleksibiliti pemasangan dan pemerolehan arus yang boleh dipercayai adalah penting. Jika anda merancang pengubahsuaian pengedaran, projek pemantauan tenaga, atau aplikasi pemantauan elektrik luar,hubungi kamidi Junray Electrical dengan penilaian semasa anda, dimensi konduktor, keperluan ketepatan dan syarat aplikasi untuk membincangkan pemilihan model dan penyelesaian tersuai yang sesuai.
