Transformer arus baki bulat mempunyai struktur gelung tertutup bersepadu dan teras kebolehtelapan tinggi, membolehkan pengesanan tepat arus baki minit (pada tahap miliampere) dengan output isyarat yang stabil dan rintangan gangguan yang kuat. Siri produk menawarkan pelbagai saiz apertur untuk menampung pelbagai diameter kabel dan dimensi bar bas.
1. Pengesanan Jujukan Sifar Kepekaan Tinggi
Menggunakan bahan teras kebolehtelapan tinggi, peranti ini menampilkan litar magnet berterusan tanpa jurang udara dan kelinearan lengkung magnetisasi yang sangat baik. Ia mengenal pasti dengan tepat isyarat arus baki peringkat miliampere dengan kepekaan tinggi dan kadar ralat yang rendah, dengan berkesan menghalang kedua-dua penggera palsu dan pengesanan terlepas. Dengan rintangan yang kuat terhadap gangguan elektromagnet luaran, ia mengekalkan output isyarat yang stabil dan tepat walaupun dalam persekitaran pengedaran yang kompleks, menyediakan data yang boleh dipercayai untuk perlindungan kebocoran bumi dan sistem amaran awal kebakaran.
2. Struktur Gelung Tertutup Bersepadu
Unit ini menggunakan reka bentuk cincin gelung tertutup dengan litar magnet berterusan, menawarkan ketepatan dan kestabilan pengukuran yang unggul berbanding reka bentuk teras terpecah (boleh dibuka). Perumah diacuan suntikan daripada plastik kejuruteraan berkekuatan tinggi, kalis api, manakala bahagian dalam dimeterai dengan pasu resin epoksi. Ini memastikan ketahanan terhadap kelembapan, habuk dan penuaan, menghasilkan hanyutan haba yang minimum dan prestasi yang konsisten semasa operasi jangka panjang—menjadikannya sesuai untuk kegunaan berterusan dalam kabinet pengagihan kuasa.

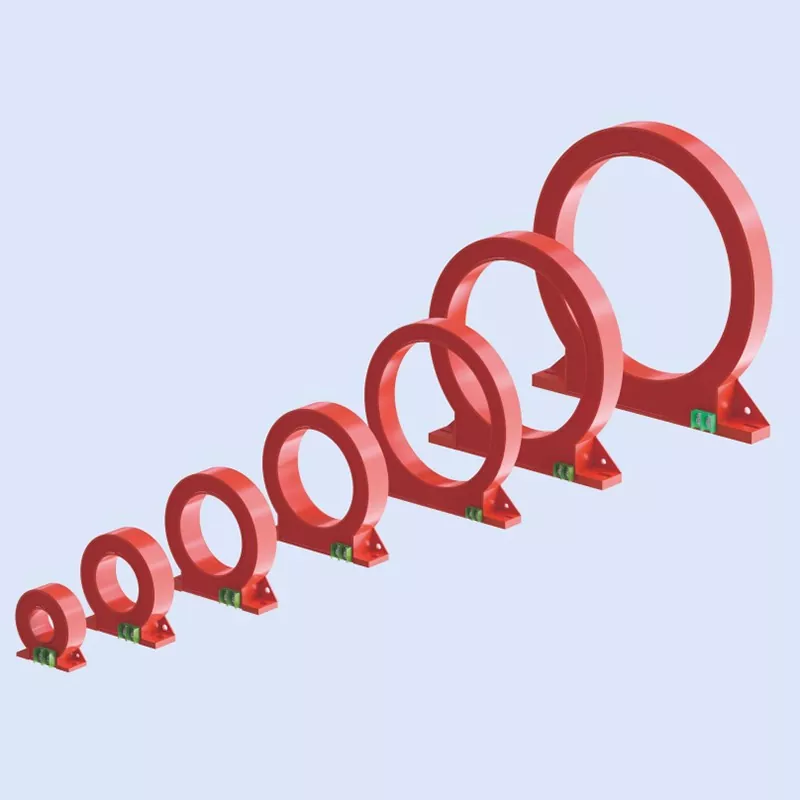

3. Julat Apertur Komprehensif
Pelbagai jenis saiz apertur tersedia, daripada model lubang kecil untuk litar cawangan kepada model lubang besar untuk saluran masuk utama. Ia menampung keperluan pendawaian yang pelbagai, termasuk kabel tolok kecil tunggal, kabel tolok berbilang besar dan bar bas segi empat tepat. Sesuai untuk semua peringkat rangkaian pengedaran—dari cawangan terminal hingga kabinet masuk utama—siri ini menawarkan pemilihan yang fleksibel untuk memenuhi keperluan pemasangan khusus merentas projek yang berbeza.
4. Reka Bentuk Dipasang Pangkalan
Produk ini mempunyai tapak pelekap bersepadu, membolehkan pengancing skru yang cepat dan selamat dalam kabinet pengagihan kuasa, memastikan pemasangan yang stabil dan bebas goyangan. Mempunyai terminal standard yang dipasang di sisi dengan pelabelan yang jelas untuk pendawaian yang ringkas dan mudah. Ia serasi secara langsung dengan pengesan pemantauan kebakaran elektrik arus perdana, geganti kebocoran bumi dan panel kawalan pemantauan kebakaran—menghapuskan keperluan untuk penyesuai tambahan dan meningkatkan kecekapan pemasangan dan pentauliahan dengan ketara.
Pilih model transformer dengan saiz apertur yang sesuai berdasarkan spesifikasi dan kuantiti kabel dalam litar yang dipantau;
Lulus semua konduktor hidup (garisan fasa + garis neutral) litar melalui apertur pengubah ke arah yang sama; pastikan wayar pelindung bumi (PE) tidak melaluinya;
Gunakan skru melalui tapak pelekap untuk mengikat pengubah secara mendatar pada rasuk pelekap atau papan penebat dalam kabinet pengagihan kuasa;
Sambungkan wayar keluaran sekunder kepada pengesan pemantauan atau peranti perlindungan mengikut tanda kekutuban terminal, memastikan semua sambungan selamat.
Untuk litar tiga fasa empat wayar, ketiga-tiga garisan fasa dan garis neutral mesti melalui apertur secara serentak dan dalam arah yang sama; untuk litar fasa tunggal, kedua-dua garisan fasa dan garis neutral mesti melalui bersama-sama; jika tidak, arus sisa tidak dapat dikesan dengan betul;
Pastikan sentuhan yang boleh dipercayai untuk pendawaian sisi sekunder dan elakkan operasi litar terbuka; mengelakkan hentaman kuat atau remuk semasa pemasangan untuk mengelakkan kerosakan sifat magnet teras besi;
Direka untuk pemasangan kabinet dalaman; langkah kalis air tambahan diperlukan untuk persekitaran luar atau lembap.
Sistem Pemantauan Kebakaran Elektrik: Pemantauan arus baki masa nyata dan penggera berasaskan ambang untuk litar pengedaran di semua peringkat; mencegah kebakaran elektrik dan memastikan pematuhan peraturan keselamatan kebakaran;
Sistem Perlindungan Kebocoran Bumi Voltan Rendah: Berpasangan dengan geganti kebocoran bumi ke litar tersandung apabila mengesan kerosakan kebocoran, menghalang bahaya kejutan elektrik kepada kakitangan;
Sistem Pemantauan Bekalan Kuasa Kebakaran: Memantau baki status semasa dan operasi litar pengedaran keselamatan kebakaran khusus, memastikan bekalan kuasa yang boleh dipercayai untuk peralatan keselamatan kebakaran;
Pemantauan Keselamatan Pengagihan Kuasa Industri: Mengesan kebocoran dalam talian pengeluaran kilang dan litar peralatan kuasa, mengenal pasti risiko penuaan penebat lebih awal;
Pengagihan Kuasa Bangunan Pintar: Menyediakan amaran kebocoran dan menyokong operasi dan penyelenggaraan yang selamat untuk sistem pengagihan kuasa di kompleks komersial, bangunan pejabat dan komuniti kediaman.
Keseluruhan siri pengubah arus sisa bulat direka dan dikilangkan mengikut ketat dengan piawaian kebangsaan yang berkaitan. Setiap unit menjalani pelbagai ujian—termasuk penentukuran ketepatan, voltan tahan frekuensi kuasa dan semakan prestasi penebat—sebelum meninggalkan kilang untuk memastikan prestasi yang stabil dan boleh dipercayai. Menyokong penyesuaian bukan standard; parameter seperti dimensi lubang dalam, nisbah transformasi, dan isyarat keluaran boleh dilaraskan untuk memenuhi keperluan khusus.
Pasukan teknikal profesional menyediakan panduan tentang pemilihan model dan sokongan teknikal selepas jualan.
Termasuk jaminan satu tahun, memastikan kualiti produk.
Nama Projek: Retrofit Sistem Pemantauan Kebakaran Elektrik untuk Kompleks Komersial "Chengdong Times Square".
Lokasi: Bandar peringkat wilayah di China Timur
Tarikh Pentauliahan: Jun 2025
Produk Digunakan: Rangkaian penuh transformer arus baki bulat (transformer arus jujukan sifar)
Dibina pada tahun 2012, kompleks komersial ini mempunyai jumlah keluasan lantai kira-kira 72,000 m², yang terdiri daripada pasar raya tingkat bawah tanah dan empat tingkat ruang runcit dan makan, dengan sejumlah 326 litar pengagihan kuasa. Disebabkan usianya, sistem pengedaran asal tidak mempunyai peranti pemantauan arus sisa yang piawai; ia bergantung semata-mata pada pemutus litar bocor bumi (ELCB) litar masuk utama untuk kesalahan tersandung, menjadikannya mustahil untuk memberikan amaran awal atau menentukan lokasi kerosakan.
Semasa musim hujan 2024, pusat beli-belah itu mengalami pelbagai perjalanan pemecah utama yang tidak dapat dijelaskan akibat kebocoran bumi. Penyelesaian masalah memerlukan pemotongan kuasa ke litar satu demi satu untuk ujian—mengambil masa lebih empat jam setiap kejadian—yang sangat mengganggu operasi perniagaan biasa. Selain itu, pihak berkuasa bomba tempatan menyatakan semasa pemeriksaan tahunan bahawa projek itu gagal memenuhi keperluan mandatori GB 14287.2-2014 (Sistem Pemantauan Kebakaran Elektrik – Bahagian 2: Pengesan Pemantauan Kebakaran Elektrik Jenis Sisa Arus) dan mewajibkan tindakan pembetulan dalam jangka masa yang ditetapkan.
Akibatnya, pemilik projek telah memulakan pengubahsuaian menyeluruh sistem pemantauan kebakaran elektrik pada tahun 2025. Transformer arus baki bulat telah dipasang pada semua litar keluaran pengagihan voltan rendah, disepadukan dengan pengesan pemantauan kebakaran elektrik dan sistem pemantauan bahagian belakang, membolehkan pemantauan arus baki masa nyata, amaran kelebihan ambang dan penyetempatan kerosakan merentas semua litar.
Kekurangan pemantauan arus baki berperingkat; ketidakupayaan untuk memberikan amaran awal untuk potensi bahaya. Sistem asal menyediakan perlindungan kebocoran bumi hanya pada saluran masuk utama, tanpa peranti pengesan arus baki pada litar cawangan. Bahaya seperti penuaan penebat dan kebocoran peralatan tidak dapat dikesan awal; isu hanya dikenal pasti sebaik sahaja kerosakan meningkat sehingga menyebabkan pemutus tersandung, mengakibatkan ketinggalan yang ketara dalam pencegahan dan kawalan bahaya. Ralat kebocoran tersembunyi sukar dikesan, mengakibatkan kecekapan penyelesaian masalah yang sangat rendah. Pusat beli-belah mempunyai banyak litar pengagihan kuasa dan pendawaian kompleks; apabila kerosakan kebocoran berlaku, penyelesaian masalah memerlukan kuasa pemotongan ke litar satu demi satu. Satu kesalahan mengambil masa lebih empat jam untuk diselesaikan secara purata. Pemadaman elektrik yang kerap mengganggu operasi kedai, dan penyewa makanan dan minuman telah berulang kali mengalami kerugian akibat kerosakan bahan.
Ketidakpatuhan piawaian penerimaan keselamatan kebakaran menimbulkan risiko pengawalseliaan. Peraturan keselamatan kebakaran semasa mewajibkan pemasangan peranti pemantauan kebakaran elektrik berasaskan arus sisa di tempat komersial yang berpenduduk padat. Sistem asal tidak mempunyai fungsi ini—kecacatan kritikal untuk penerimaan keselamatan kebakaran—menimbulkan risiko penutupan paksa untuk pembetulan.
Pendawaian penuaan memburukkan lagi risiko kebocoran. Bangunan ini telah beroperasi selama lebih sedekad, dan penebat pada beberapa kabel telah berumur atau mengalami kerosakan lembapan. Risiko kebocoran amat ketara di kawasan pasar raya bawah tanah disebabkan kelembapan yang tinggi, mewujudkan potensi bahaya kebakaran.
Untuk memastikan liputan litar penuh, enam spesifikasi pengubah arus baki bulat (berdasarkan diameter dalam) telah dipilih, disesuaikan dengan spesifikasi kabel dan jenis beban litar yang berbeza. Prinsip reka bentuk teras termasuk:
Prinsip pengukuran jujukan sifar: Semua garisan fasa dan garis neutral melalui apertur pengubah dalam arah yang sama. Di bawah operasi biasa, jumlah vektor ialah sifar; apabila kebocoran berlaku, arus baki mendorong isyarat yang dihantar ke pengesan pemantauan.
Ambang penggera berperingkat: Ambang penggera ditetapkan kepada 300mA untuk litar terminal dan 1A–2A untuk litar batang, mengimbangi keperluan untuk mencegah penggera palsu dengan kepekaan yang diperlukan untuk amaran kerosakan awal.
Reka bentuk penebat kalis api: Perumahan pengubah diperbuat daripada bahan kalis suhu tinggi, kalis api sesuai untuk persekitaran suhu tinggi yang tertutup di dalam kabinet pengagihan kuasa; prestasi penebat memenuhi piawaian keselamatan elektrik voltan rendah.
Pemasangan standard: Unit datang dengan tapak pelekap bersepadu untuk penetapan skru di dalam kabinet pengedaran; terminal menampilkan reka bentuk pemalam standard, memastikan pemasangan mudah dan sambungan selamat.
Liputan spesifikasi yang komprehensif untuk senario pengkabelan yang pelbagai: Pemilihan berjulat daripada model gerek kecil (φ25mm) kepada model gerek besar (φ200mm), menyesuaikan dengan sempurna setiap litar daripada talian cawangan lampu ke saluran masuk utama. Bekalan standard menghapuskan keperluan untuk pembuatan tersuai, dengan itu memendekkan tempoh pembinaan. Ketepatan pengukuran yang stabil dan kadar penggera palsu yang rendah: Menggunakan teras toroidal kebolehtelapan tinggi dengan belitan teragih sekata memastikan kelinearan yang sangat baik dalam pengukuran arus sisa dan pengesanan tepat isyarat arus rendah. Data selepas pentauliahan menunjukkan kadar ketepatan penggera melebihi 96%, tanpa kejadian penggera palsu yang kerap mengganggu penggunaan kuasa biasa.
Pemasangan yang mudah dengan gangguan kuasa yang minimum: Reka bentuk suapan melalui digabungkan dengan lekapan pelekap asas membolehkan pemasangan dengan mematikan hanya litar tertentu yang ditangani; purata masa pemasangan setiap pengubah adalah lebih kurang 15 minit. Keseluruhan projek telah disiapkan dalam masa 12 hari sahaja—lebih awal daripada jadual—meminimumkan kesan ke atas operasi perniagaan pusat beli-belah.
Kalis api dan tahan suhu tinggi, sesuai untuk persekitaran kabinet yang keras: Perumahan diperbuat daripada plastik kejuruteraan kalis api, manakala teras dan belitan dikapsulkan dalam resin epoksi untuk perlindungan kelembapan. Unit ini mengekalkan prestasi penebat dan ketepatan pengukuran tanpa degradasi semasa operasi jangka panjang dalam persekitaran kabinet pengagihan kuasa yang tertutup dan bersuhu tinggi (melebihi 40°C).
Penyepaduan dengan sistem hujung belakang untuk O&M visual: Isyarat keluaran pengubah suapan ke dalam pengesan pemantauan kebakaran elektrik dan agregat di sistem hujung belakang bilik kawalan kebakaran. Ini membolehkan pemantauan masa nyata nilai arus baki bagi setiap litar; jika melebihi had, penggera pop timbul automatik memaparkan lokasi litar tertentu, membolehkan kakitangan O&M menentukan kerosakan dengan segera.
Berjaya meluluskan pemeriksaan penerimaan keselamatan kebakaran khusus: Berikutan pengubahsuaian, sistem ini meluluskan pemeriksaan penerimaan khusus agensi penyelamat kebakaran tempatan untuk keselamatan kebakaran elektrik. Fungsi pemantauan arus sisa, logik penggera dan skim perlindungan berperingkat semuanya mematuhi standard GB 14287, menyelesaikan sepenuhnya isu pematuhan sebelumnya.
Amaran awal kerosakan dan kecekapan penyetempatan yang dipertingkatkan dengan ketara: Menjelang akhir tahun 2025, sistem telah mengeluarkan amaran awal untuk 27 kejadian arus baki yang berlebihan (19 disebabkan oleh kerosakan penebat dalam peralatan penyewa dan 8 oleh kelembapan atau penuaan dalam pendawaian). Kakitangan O&M boleh menentukan kerosakan secara langsung berdasarkan litar yang digera; purata masa penyelesaian masalah dikurangkan kepada di bawah 20 minit, mewakili peningkatan kecekapan sebanyak 85%.
Pengurusan gelung tertutup bahaya kebakaran elektrik: Semua bahaya kebocoran telah diperbetulkan sebelum sebarang litar tersandung berlaku. Sejak pengubahsuaian, tiada gangguan bekalan elektrik yang tidak dirancang disebabkan oleh kebocoran, dan risiko kebocoran berkaitan kelembapan di kawasan pasar raya bawah tanah telah dikawal dengan berkesan, mengakibatkan sifar kemalangan keselamatan elektrik sepanjang tahun. Kos operasi dan penyelenggaraan dikurangkan dengan ketara; tidak ada keperluan untuk manual, litar demi litar penyelesaian masalah kerosakan kebocoran, dengan itu meminimumkan kerugian pedagang yang disebabkan oleh gangguan bekalan elektrik dan mengurangkan perbelanjaan pemeriksaan manual. Peralatan beroperasi dengan stabil tanpa kerosakan atau hanyut isyarat, memerlukan penyelenggaraan yang minimum.
Transformer arus sisa bulat berfungsi sebagai komponen penderiaan teras dalam sistem pemantauan kebakaran elektrik dan digunakan secara meluas untuk pelbagai persekitaran pengagihan kuasa voltan rendah, termasuk bangunan komersial, kompleks kediaman, kemudahan perindustrian dan tempat perbandaran. Menggunakan prinsip pengukuran jujukan sifar suapan, ia mengesan dengan tepat isyarat kebocoran minit dalam litar, membolehkan pengesanan awal, amaran dan pemulihan potensi bahaya kebakaran elektrik.
Melalui pemilihan model yang komprehensif, pemasangan terpiawai dan penyepaduan sistematik, projek ini telah menunjukkan kebolehsuaian dan kebolehpercayaan tinggi pengubah arus baki bulat dalam pengubahsuaian kompleks komersial yang sudah tua, membuktikannya sebagai komponen penting untuk menaik taraf keselamatan kebakaran dalam sistem pengagihan kuasa voltan rendah.
