Unit ini mencapai penarafan kalis habuk dan kalis air IP67 serta menyokong operasi merentasi julat suhu yang luas dari -40°C hingga +80°C. Menampilkan reka bentuk teras pisah kunci snap, ia membenarkan pemasangan langsung yang mematuhi oleh juruelektrik bertauliah dalam senario voltan rendah—tanpa memotong kabel atau memerlukan gangguan bekalan elektrik. Pengubah arus menindik jenis kabel secara berkesan menyelesaikan masalah penyumberan kuasa yang sukar dan kos pendawaian yang tinggi yang berkaitan dengan talian atas luar, loji fotovoltaik, stesen pengecasan dan lampu jalan perbandaran, menawarkan penyelesaian yang kos efektif untuk pemantauan arus teragih, statistik penggunaan tenaga dan pemantauan beban.
Penusukan Kuasa Sendiri (Tiada Kuasa Luaran Diperlukan): Mengintegrasikan struktur pengekstrakan kuasa penebat penebat untuk memperoleh kuasa operasi terus daripada kabel kuasa sasaran. Ia menghapuskan keperluan untuk talian kuasa tambahan atau penyesuai luaran, dengan ketara mengurangkan kos pendawaian dan pemasangan untuk lokasi luar yang tersebar—menjadikannya sesuai untuk tapak pemantauan medan yang kekurangan infrastruktur kuasa sedia ada.

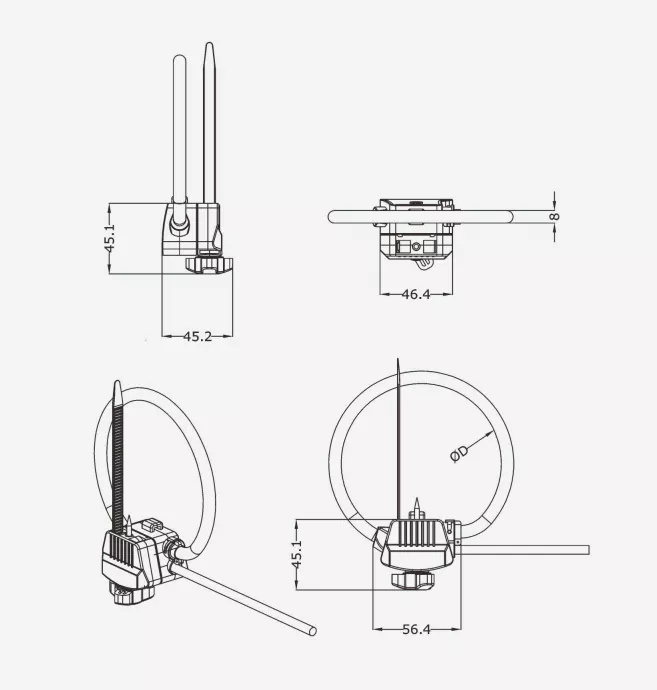

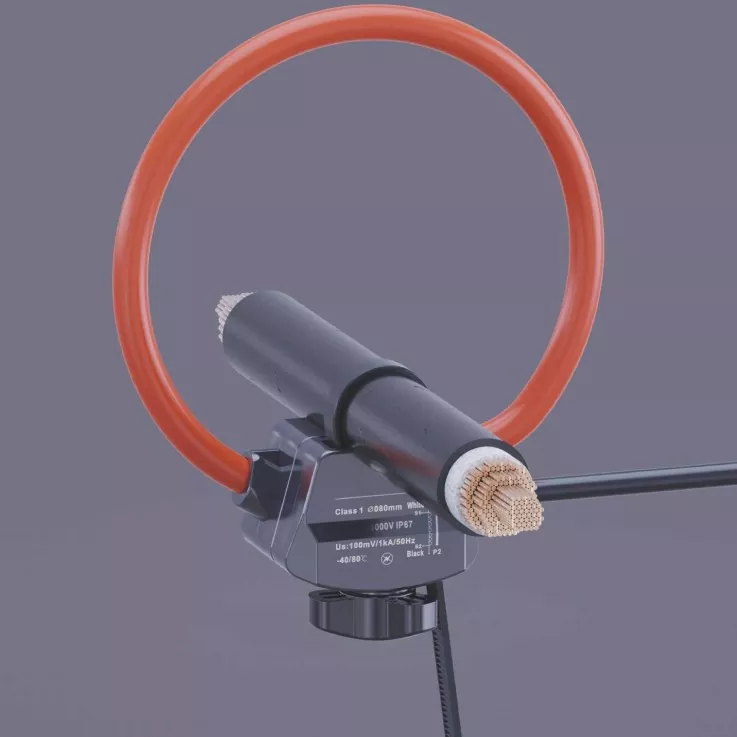

Gegelung Fleksibel Teras Pisah (Pemasangan Pantas Tanpa Gangguan Kuasa): Menggunakan reka bentuk gegelung Rogowski teras pembahagi kunci snap yang tidak memerlukan pembongkaran bar bas atau pemotongan kabel, membenarkan pemasangan di tapak untuk satu orang. Dalam senario kerja langsung voltan rendah, ia boleh dipasang tanpa mengganggu bekalan kuasa, memendekkan garis masa pembinaan dan mengelakkan kerugian yang berkaitan dengan masa henti atau gangguan bekalan elektrik.
Perlindungan Tertutup Sepenuhnya IP67 (Kerintangan Cuaca Suhu Lebar): Perumah, komponen menindik dan saluran keluar kabel menjalani pengedap kalis air profesional, mencapai penarafan IP67 untuk rintangan habuk dan air terhadap hujan, pemeluwapan dan kemasukan habuk. Dengan julat suhu operasi dari -40°C hingga +80°C, ia sesuai untuk persekitaran luar yang keras, termasuk sejuk beku di utara, haba dan kelembapan yang tinggi di selatan, dan kawasan pantai dengan semburan garam. Reka bentuk kedap penebat penebat: Tiada kerosakan kabel atau kebocoran elektrik. Elektrod menindik diperbuat daripada tembaga tin tahan karat; hujungnya dengan tepat menembusi lapisan penebat tanpa merosakkan teras konduktor. Gasket pengedap kalis air pada titik tindik secara automatik memampatkan dan mengelak semasa pemasangan, menghalang kemerosotan penebat dan risiko kebocoran yang disebabkan oleh kemasukan air hujan.
Talian pengedaran overhed luar: Pemantauan beban dan amaran awal kerosakan untuk kabel overhed bandar dan luar bandar; senario pemantauan dengan lokasi berselerak dan tiada bekalan kuasa sedia ada.
Sistem PV teragih: Pemantauan semasa untuk rentetan PV, kotak penggabung luar dan penyongsang rentetan; pemasangan semula untuk PV teragih di kawasan pergunungan atau bumbung.
Cerucuk pengecasan tenaga baharu: Pemeteran semasa pada bahagian input dan pemantauan beban pengecasan untuk cerucuk pengecasan luar; senario yang melibatkan stesen terbuka tanpa pendawaian bekalan kuasa tambahan.
Pengagihan lampu jalan perbandaran: Pemantauan semasa dan statistik penggunaan tenaga untuk lampu jalan dan litar lampu landskap; pemasangan semula peralatan luar yang dipasang pada tiang.
Unit utama gelang luar (RMU) / pencawang jenis kotak: Pemantauan arus litar cawangan untuk peralatan pengedaran luar; memasang semula unit sedia ada tanpa gangguan bekalan elektrik atau pendawaian semula.
Bekalan kuasa medan sementara: Pemantauan semasa untuk kuasa tapak pembinaan sementara atau penjana kecemasan; senario kekurangan infrastruktur bekalan kuasa tetap.
Pengagihan terowong utiliti bawah tanah: Pemantauan litar pengedaran dalam terowong lembap dan tertutup; rating perlindungan tinggi sesuai untuk persekitaran yang keras.
Pengesahan Kelayakan Keselamatan
Pemasangan mesti dilakukan oleh juruelektrik bertauliah dengan mematuhi peraturan keselamatan elektrik tempatan yang ketat. Untuk talian voltan tinggi, prosedur untuk pemotongan kuasa, pengesahan voltan dan pembumian mesti diikuti. Untuk kerja voltan rendah langsung, perlindungan penebat penuh diperlukan, dan monitor keselamatan mesti ada jika berfungsi bersendirian.
Pemilihan Titik Pemasangan
Pilih lokasi di mana kabel lurus, lapisan penebat utuh, dan tiada sambungan atau kerosakan; elakkan kabel bengkok, sambat atau kawasan yang mempunyai lelasan luaran. Sahkan bahawa diameter luar kabel serasi dengan mekanisme menindik peranti dan saiz gegelung.
Membuka Peranti
Tekan selak perumah untuk memisahkan kedua-dua hujung gegelung fleksibel sambil melepaskan mekanisme penguncian elektrod tindik secara serentak, bersiap untuk mengapit peranti pada kabel sasaran. Memasukkan Kabel dan Sambungan Menusuk
Letakkan kabel yang akan diukur di tengah gegelung, selaraskan dengan mata elektrod yang menindik. Gunakan tekanan sekata untuk menutup dan mengunci mekanisme, memastikan elektrod menindik lancar menembusi penebat kabel untuk mewujudkan sentuhan yang boleh dipercayai dengan konduktor dalaman. Sahkan bahawa selak telah diikat sepenuhnya dan tiada kelonggaran.
Mengedap dan Mengamankan
Periksa gasket pengedap pada titik menindik untuk memastikan ia dimampatkan sepenuhnya, tanpa tepi bergulung atau celah. Laraskan badan gegelung untuk memastikan tiada berpusing atau bertindih, dan ia sesuai dengan kabel. Jika perlu, gunakan ikatan kabel penebat untuk terus mengamankan peranti dan mengelakkan pergerakan atau pergeseran.
Pendawaian dan Pengesahan Fungsian
Sambungkan kabel output ke terminal pemerolehan data atau penyepadu yang sepadan. Selepas dihidupkan, sahkan bahawa output isyarat adalah normal, bacaan semasa sepadan dengan beban sebenar, dan tiada penggera atau turun naik yang tidak normal.
S: Adakah sambungan menindik akan merosakkan penebat kabel dan menyebabkan kebocoran arus?
A: Tidak. Produk ini dilengkapi dengan gasket pengedap kalis air khusus; selepas pemasangan, gasket dimampatkan dengan ketat pada jaket kabel, menutup kelembapan luaran. Elektrod dan perumah tindik mempunyai reka bentuk dwi-penebat, memastikan tiada kebocoran atau degradasi penebat berlaku dengan pemasangan yang betul, mematuhi piawaian keselamatan pengagihan kuasa luar.
S: Adakah pengubah arus menindik jenis kabel ini memerlukan bekalan kuasa luaran?
J: Tidak. Ia menampilkan modul kuasa kendiri bersepadu yang menarik kuasa operasi terus daripada kabel kuasa yang diukur, menghapuskan keperluan untuk pendawaian bekalan kuasa tambahan—menjadikannya sesuai untuk memantau pengubahsuaian di lokasi luar yang tersebar.
S: Adakah gangguan bekalan elektrik diperlukan untuk pemasangan?
J: Untuk aplikasi voltan rendah (1000V dan ke bawah), pemasangan boleh dilakukan pada talian hidup oleh juruelektrik bertauliah menggunakan perlindungan penebat yang betul; untuk talian voltan tinggi, prosedur mematikan kuasa yang ketat mesti diikuti. Gegelung teras berpecah dan struktur menindik menghapuskan keperluan untuk memotong kabel, dengan ketara mengurangkan masa henti semasa pemasangan.
S: Apakah polisi jaminan?
J: Produk ini disertakan dengan waranti satu tahun yang meliputi keseluruhan unit di bawah keadaan pemasangan dan penggunaan biasa (tidak termasuk kerosakan buatan manusia). Sambungan jaminan boleh dirundingkan untuk projek pukal, dan perkhidmatan sokongan teknikal dan pembaikan seumur hidup disediakan.
Nama Projek: Retrofit Pemantauan Dalam Talian untuk Talian Pengumpulan di Loji Kuasa PV Pergunungan 100MW (Daerah Shapotou, Bandar Zhongwei, Ningxia)
Lokasi Projek: Taman Perindustrian PV, Daerah Shapotou, Bandar Zhongwei, Wilayah Autonomi Ningxia Hui
Tarikh Siap Retrofit: April 2025
Produk Digunakan: Gegelung Rogowski Fleksibel φ80mm dengan Bekalan Kuasa Penindik Penebat (IP67, Julat Suhu Lebar)
Loji janakuasa PV pergunungan ini mempunyai jumlah kapasiti terpasang sebanyak 100MW, menampilkan lapan pencawang injak jenis kotak 35kV dan 36 litar pengumpulan sub-array PV; ia secara rasmi disambungkan ke grid dan mula beroperasi pada 2019. Terletak di pinggir Gurun Tengger, kilang itu menghadapi keadaan persekitaran yang teruk: suhu musim panas yang melampau mencecah 42°C, manakala suhu terendah musim sejuk turun kepada -28°C. Tapak ini mengalami angin kencang, pasir bertiup, dan sinaran UV yang kuat sepanjang tahun. Selain itu, lokasi sub-tatasusunan bertaburan merentasi rupa bumi yang beralun, menyukarkan operasi, penyelenggaraan dan pemeriksaan serta meliputi radius yang luas.
Sistem pengagihan kuasa asal hanya termasuk peranti pemeteran induk pada bahagian voltan tinggi pencawang jenis kotak, tanpa pemantauan semasa pada talian pengumpulan voltan rendah. Akibatnya, ralat cawangan dan anomali ketidakpadanan rentetan tidak dapat dikesan dengan cepat. Tambahan pula, penyelesaian pengubahsuaian arus tradisional memerlukan gangguan kuasa, pemotongan kabel dan penghalaan kabel bekalan kuasa merentasi kawasan yang luas, mengakibatkan kos pembinaan yang tinggi dan kehilangan penjanaan kuasa yang ketara. Akhirnya, loji memilih gegelung Rogowski yang fleksibel dengan teknologi bekalan kuasa penebat penebat sebagai komponen penderia arus teras, membolehkan penggunaan pemantauan merentas semua cawangan tanpa gangguan kuasa sifar.
Kerugian besar daripada pengubahsuaian berasaskan gangguan memberi kesan langsung kepada hasil penjanaan kuasa. Talian pengumpulan menggunakan kabel kuasa berperisai keratan rentas besar; memasang pengubah arus jenis tingkap tegar tradisional akan memerlukan pemotongan kabel dan mematikan kuasa. Gangguan litar tunggal selama lapan jam mengakibatkan kehilangan kira-kira 12,000 kWj penjanaan, dengan anggaran jumlah kerugian melebihi 400,000 kWj untuk keseluruhan loji. Selain itu, proses tersebut melibatkan prosedur kelulusan gangguan grid yang kompleks, yang membawa kepada kitaran pelaksanaan projek yang panjang. Tapak Pergunungan Tersebar dan Kos Pengkabelan Tinggi: Tiga puluh enam titik pemantauan diedarkan merentasi kawasan pergunungan seluas 12 kilometer persegi yang dicirikan oleh jarak yang ketara antara tapak dan rupa bumi yang lasak. Memasang kabel kuasa 220V untuk setiap titik akan menanggung kos melebihi 300,000 RMB untuk bahan dan pemasangan. Tambahan pula, kabel luar terdedah kepada usia sinaran UV yang sengit dengan cepat dan mengalami kadar kegagalan yang tinggi, menjadikan penyelenggaraan dan penggantian seterusnya sukar dan mahal.
Keadaan Persekitaran Yang Teruk dan Rintangan Cuaca Tidak Mencukupi dalam Peralatan Standard: Perubahan suhu harian tempatan selalunya melebihi 30°C; gabungan musim sejuk yang membeku, musim panas yang terik, angin kencang, dan sinaran UV yang kuat menyebabkan transformer arus bersarung plastik standard mengalami keretakan selongsong, kegagalan pengedap (mengakibatkan kemasukan air), dan hanyutan ukuran. Hayat perkhidmatan mereka yang singkat dan keperluan untuk penggantian yang kerap menjadikan mereka tidak sesuai untuk permintaan operasi jangka panjang loji fotovoltaik (PV) di kawasan gurun barat laut.
Kabel Berat, Besar dan Susun Atur Sempit Hadkan Pemasangan Transformer Tegar: Talian koleksi terdiri daripada kabel berbilang teras keratan rentas besar dengan jejari lentur yang besar. Penghalaan yang sempit dalam dulang kabel meninggalkan ruang yang tidak mencukupi untuk mengendalikan pengubah teras berpecah yang tegar. Selain itu, untuk litar dengan susun atur yang tidak teratur di selekoh pergunungan, memasang pengubah tegar standard di sekeliling kabel adalah mustahil secara fizikal, menyebabkan projek pengubahsuaian terhenti.
Untuk memenuhi keperluan teras bagi loji PV pergunungan—khususnya masa henti sifar, tiada kabel luaran, daya tahan cuaca yang melampau dan kebolehsuaian kepada senario pemasangan yang kompleks—projek ini menggunakan gegelung Rogowski fleksibel φ80mm dengan penuaian kuasa penebat bersepadu. Ini dipasangkan dengan penyepadu gred luar dan terminal pemerolehan data wayarles 4G untuk membolehkan pemantauan semasa yang komprehensif dan masa nyata dan O&M jauh untuk talian pengumpulan.
Reka Bentuk Penyelesaian Teras
Teknologi Dikuasakan Sendiri Penebat Penebat: Gegelung menampilkan elektrod penebat penebat bersepadu yang menembusi penebat wayar fasa untuk menuai kuasa operasi secara langsung. Ini membekalkan tenaga kepada litar penyepadu dan terminal pemerolehan wayarles, menghapuskan sepenuhnya keperluan untuk kabel kuasa luaran dan kerja pemasangan yang berkaitan. Struktur yang fleksibel dan boleh dibuka: Badan gegelung diperbuat daripada bahan penebat yang tahan cuaca dan fleksibel yang boleh dibengkokkan sedikit untuk memuatkan konduktor pelbagai bentuk. Reka bentuk kunci snapnya menghilangkan keperluan untuk memotong kabel atau memutuskan sambungan terminal, membolehkan pemasangan langsung pada bahagian voltan rendah apabila mengikut prosedur keselamatan standard.
Reka bentuk suhu lebar, perlindungan tinggi: Unit ini mencapai penarafan kalis habuk dan kalis air IP67 dan beroperasi dalam julat suhu -40°C hingga +80°C. Perumahannya diperbuat daripada plastik kejuruteraan bertetulang tahan UV, menjadikannya sesuai untuk persekitaran luar yang melampau yang dicirikan oleh haba tinggi, sejuk beku, angin kencang, pasir bertiup dan sinaran UV yang kuat.
Pemasangan sifar gangguan tanpa kehilangan penjanaan kuasa: Kesemua 36 unit telah dipasang manakala talian voltan rendah kekal hidup. Tiada gangguan bekalan elektrik diminta, dan tiada kerugian dalam penjanaan kuasa; berbanding kaedah pengubahsuaian tradisional, ini menjimatkan kira-kira 280,000 RMB dalam potensi kerugian berkaitan gangguan. Selain itu, ia memintas proses kelulusan gangguan berbilang peringkat yang kompleks, membolehkan projek disiapkan dalam masa 12 hari sahaja dan meningkatkan kecekapan pelaksanaan dengan ketara.
Penghapusan kabel bekalan kuasa mengurangkan jumlah kos sebanyak 42%: Memanfaatkan teknologi menindik berkuasa sendiri, tiada kabel kuasa luaran diperlukan, menjimatkan lebih 260,000 RMB untuk bahan dan pemasangan medan pergunungan sahaja. Digabungkan dengan penjimatan kos buruh daripada peningkatan kecekapan pemasangan, kos pengubahsuaian keseluruhan adalah 42% lebih rendah daripada penyelesaian pengubah arus tegar tradisional, secara drastik memendekkan tempoh bayaran balik pelaburan.
Struktur fleksibel menyesuaikan diri dengan senario yang kompleks; kecekapan pemasangan meningkat tiga kali ganda: Gegelung fleksibel mudah menyesuaikan diri dengan persekitaran pemasangan yang pelbagai—seperti kabel berdiameter besar, dulang kabel padat, susun atur tidak teratur dan kabel bengkok di sudut—dan boleh berjaya dipasang di sekeliling litar walaupun dalam ruang terkurung yang sering dijumpai di kawasan pergunungan. Seorang boleh memasang satu unit dalam purata hanya 6 minit—lebih daripada tiga kali lebih pantas daripada transformer arus tegar—dengan ketara mengurangkan kedua-dua risiko keselamatan dan kos buruh yang berkaitan dengan kerja altitud tinggi di kawasan pergunungan. Toleransi suhu yang luas dan tahap perlindungan yang tinggi memastikan operasi yang stabil dalam persekitaran yang melampau. Peralatan ini menggunakan binaan yang tertutup sepenuhnya dan bahan yang tahan terhadap suhu yang melampau. Sejak digunakan, ia telah menahan panas musim panas (pendedahan 41°C), suhu beku musim sejuk (-26°C), dan ribut pasir teruk yang berulang dan hujan lebat. Tiada isu mengenai kegagalan pengedap, hanyut ketepatan atau kemerosotan/rekahan selongsong telah berlaku, menjadikannya sangat sesuai untuk keadaan operasi loji fotovoltaik yang teruk di gurun barat laut.
Pematuhan piawaian ketepatan pemantauan memenuhi keperluan O&M lanjutan. Memaparkan ketepatan pengukuran Kelas 1 dan kelinearan yang sangat baik merentasi julat penuh, peralatan ini menyampaikan data yang stabil dan boleh dipercayai di bawah kedua-dua keadaan semasa rendah dan tinggi. Data cawangan agregat menunjukkan sisihan kurang daripada 1.5% berbanding meter utama pada pengubah jenis kotak, memenuhi sepenuhnya keperluan O&M lanjutan seperti penanda aras penjanaan kuasa cawangan, penyetempatan kerosakan dan analisis kehilangan talian.
Kecekapan penyetempatan kerosakan bertambah baik sebanyak 90%; kerugian penjanaan kuasa berkurangan. Pasca-retrofit, data semasa untuk setiap litar talian pengumpul boleh dipantau dalam masa nyata. Kerosakan—seperti fius cawangan putus, anomali kabel atau ketidakpadanan rentetan—boleh ditemui dengan tepat dalam masa 5 minit. Ini menunjukkan peningkatan kecekapan melebihi 90% berbanding kaedah pemeriksaan rentetan demi rentetan manual sebelumnya, yang mengambil masa 4 hingga 6 jam. Dalam tempoh enam bulan sejak penggunaan, 11 anomali telah ditangani dengan pantas, mengurangkan kehilangan penjanaan kuasa sebanyak kira-kira 180,000 kWj dan menjana lebih 120,000 RMB dalam hasil langsung.
Kos pemeriksaan O&M dikurangkan sebanyak 60%. Sebelum ini, kakitangan O&M perlu memanjat tapak setiap minggu untuk memeriksa dan memeriksa setiap pengubah jenis kotak; kini, status operasi seluruh talian boleh dipantau dari jauh melalui platform awan, dengan pengesahan di tapak diperlukan hanya sekali sebulan. Kekerapan pemeriksaan dan kos buruh telah menurun sebanyak 60%, manakala risiko keselamatan lalu lintas yang berkaitan dengan berulang-alik merentasi kawasan pergunungan telah dikurangkan dengan ketara.
Operasi peralatan yang stabil dengan kadar integriti 100%. Sehingga Januari 2026, kesemua 36 unit telah beroperasi secara stabil selama sembilan bulan. Walaupun mengalami turun naik suhu yang melampau, ribut pasir dan hujan lebat, tiada kegagalan peralatan atau anomali data, mengakibatkan kadar integriti peralatan 100%. Sistem ini tidak memerlukan penentukuran atau penyelenggaraan berkala, memastikan kos O&M jangka panjang yang sangat rendah. Menyokong pengoptimuman kecekapan tenaga dan meningkatkan hasil penjanaan kuasa keseluruhan: Memanfaatkan data semasa peringkat cawangan berbutir, kilang mengoptimumkan ketidakpadanan rentetan dalam tiga subtatasusunan dan mengurangkan kehilangan talian dalam dua bahagian. Langkah-langkah ini meningkatkan jam penggunaan setara loji sebanyak kira-kira 0.8%, dengan unjuran pertumbuhan hasil tahunan melebihi 400,000 RMB—membolehkan pelaburan pengubahsuaian diperoleh semula dalam tempoh enam bulan.
Gegelung Rogowski yang fleksibel dengan teknologi bekalan kuasa penebat penebat berkesan menyelesaikan titik kesakitan yang berkaitan dengan memasang semula tapak PV pergunungan dan loji kuasa luar yang diedarkan—khususnya cabaran berkenaan gangguan bekalan elektrik, kos pendawaian yang tinggi, persekitaran yang keras dan kekangan pemasangan. Ia menggabungkan kebolehsuaian tinggi pemasangan fleksibel, kemudahan luar biasa pengekstrakan kuasa penebat penebat, dan rintangan cuaca yang teguh (toleransi suhu yang luas dan penilaian perlindungan yang tinggi). Mampu mewujudkan sistem pemantauan arus cawangan berbutir dengan kos pengubahsuaian minimum dan pemasangan pantas, ia berfungsi sebagai komponen penderiaan teras yang sangat kos efektif untuk menaik taraf O&M dan meningkatkan kecekapan tenaga dalam loji janakuasa tenaga baharu.
