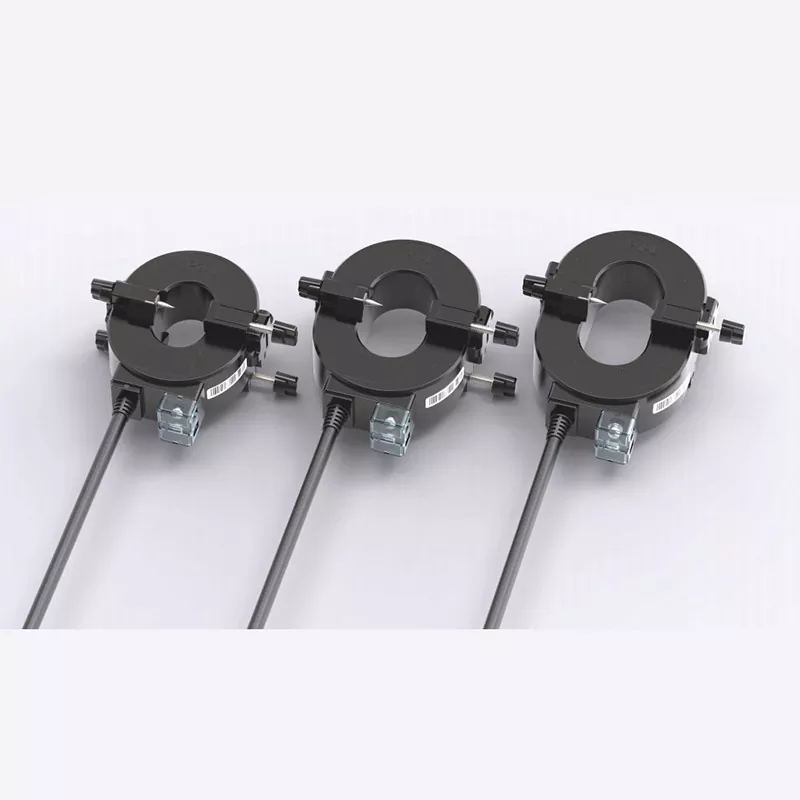

Transformer arus kalis air luar CTHW9 kami menampilkan mekanisme penguncian dwi-skru simetri. Berbanding dengan reka bentuk skru tunggal, struktur ini memastikan pengagihan daya yang lebih seragam dan penutupan teras yang lebih ketat, secara struktur menjamin ketepatan pengukuran dan kestabilan operasi jangka panjang. Barisan produk menawarkan pelbagai saiz apertur untuk menampung kabel kuasa voltan rendah dengan diameter yang berbeza.
Menggunakan mekanisme penguncian dwi-skru simetri, skru pada kedua-dua belah diketatkan secara bergilir-gilir semasa pemasangan. Ini memastikan pengagihan daya seragam merentasi perumah pengubah atas dan bawah serta kesesuaian yang ketat dan bebas jurang pada antara muka teras, menghapuskan isu seperti salah jajaran atau sisihan ketepatan yang disebabkan oleh penguncian satu sisi. Pin pengunci menekan dengan kuat pada permukaan luar kabel, mengelakkan gelinciran atau putaran dan memastikan prestasi pengukuran yang stabil dalam jangka masa panjang, walaupun dalam persekitaran getaran tinggi seperti yang melibatkan motor atau kipas.
Model tersedia dengan pelbagai saiz apertur dalaman, meliputi sepenuhnya kabel kuasa voltan rendah daripada keratan rentas kecil hingga besar. Ia serasi dengan kedua-dua kabel teras tunggal dan berbilang teras, memenuhi keperluan pemerolehan data untuk litar dengan kapasiti dari 5A hingga 4000A. Pemilihan adalah fleksibel, membolehkan padanan yang tepat dengan arus litar dan spesifikasi kabel; tiada pengubahsuaian kabel diperlukan, kerana unit boleh dipasang terus melalui mekanisme pengapit mudah.
Dilengkapi dengan teras keluli silikon berorientasikan bijian berkualiti tinggi, peranti ini menawarkan kebolehtelapan magnet yang tinggi, kehilangan magnet yang rendah, julat linear yang luas dan rintangan yang kuat terhadap gangguan elektromagnet. Ia boleh berfungsi sebagai pengubah arus gred pemeteran—mencapai ketepatan Kelas 0.5 atau Kelas 1 untuk mengendalikan pemerolehan arus apabila dipasangkan dengan meter kuasa dan sistem pemantauan tenaga—atau disesuaikan sebagai pengubah arus jujukan sifar untuk mengesan dengan tepat arus baki pada tahap miliampere untuk digunakan dengan perlindungan kebocoran bumi dan peranti pemantauan kuasa keselamatan kebakaran.
Perumahan itu dibentuk daripada plastik kejuruteraan berkekuatan tinggi, kalis api, menawarkan ketahanan terhadap hentaman dan penuaan yang disebabkan oleh suhu yang melampau. Bahagian dalamannya menggunakan proses pasu resin epoksi vakum, memberikan perlindungan menyeluruh terhadap kelembapan, habuk dan kakisan, mencapai penarafan perlindungan IP65. CTHW9 Pengubah arus kalis air luar memastikan operasi yang stabil, jangka panjang dan hayat perkhidmatan yang dilanjutkan dalam pelbagai persekitaran—dari kilang perindustrian dan kotak pengedaran luar kepada terowong utiliti bawah tanah dan aci elektrik lembap.
Penutup terminal lutsinar: Status pendawaian boleh dilihat dengan jelas; penutup tidak perlu ditanggalkan untuk penerimaan di tapak atau pemeriksaan rutin, menjadikan penyelesaian masalah lebih cekap.
Penandaan kekutuban yang jelas: Arah P1/P2 dan kekutuban terminal sekunder ditanda pada permukaan perumahan untuk mengelakkan ralat pendawaian dengan berkesan.
Keluar kabel kalis air, kalis bengkok: Didatangkan dengan kabel keluaran khusus yang menampilkan antara muka kalis air yang dimeterai, sesuai untuk keperluan pemasangan luar.
Reka bentuk bersepadu (tiada aksesori tambahan diperlukan): Sedia untuk dipasang terus dari kotak tanpa membeli alat ganti tambahan, mengurangkan kos pemasangan keseluruhan.
Longgarkan skru pengunci pada kedua-dua belah secara bergilir-gilir (lawan arah jam) dan pisahkan bahagian perumahan atas dan bawah dengan perlahan di sepanjang garisan perpisahan.
Letakkan kabel yang hendak diukur di tengah-tengah apertur dalam pengubah, pastikan ia berpusat dan tidak menekan dinding dalam.
Jajarkan permukaan mengawan dan tutup bahagian atas dan bawah perumahan; ketatkan skru pada kedua-dua belah secara bergilir-gilir (mengikut arah jam) untuk memastikan permukaan sesuai dengan sempurna dan pin sesentuh dalaman mengunci kabel dengan kuat.
Buka penutup terminal lutsinar, sambungkan pendawaian sisi sekunder dengan betul mengikut tanda kekutuban, dan tutup penutup untuk menyelesaikan pemasangan.
Jangan biarkan bahagian kedua pengubah semasa litar terbuka semasa operasi, kerana voltan tinggi teraruh menimbulkan risiko kepada keselamatan kakitangan dan peralatan. Apabila memasang pengubah jujukan sifar, pastikan kedua-dua garisan fasa dan garis neutral melalui pengubah dalam arah yang sama, dan perhatikan padanan kekutuban semasa pendawaian.
Pilih saiz apertur dalam yang sesuai berdasarkan diameter luar sebenar kabel; untuk persekitaran luar dengan kelembapan yang tinggi, rawatan kalis air tambahan untuk kawasan sambungan pendawaian adalah disyorkan.
Memperbaiki Semula Sistem Pengedaran Sedia Ada: Memasang pemeteran dan pemantauan pada litar kabel di zon perindustrian lama dan bangunan komersial tanpa memerlukan bekalan elektrik terputus atau pemotongan wayar, memastikan masa henti pengeluaran sifar.
Pengurusan Tenaga Perindustrian: Mengumpul data semasa daripada litar yang menjanakan saluran pengeluaran, peralatan utiliti, pemampat udara, dsb., untuk membolehkan statistik penggunaan tenaga dan analisis kecekapan.
Perlindungan Arus Baki: Bertindak sebagai pengubah arus jujukan sifar yang dipasangkan dengan peranti perlindungan kebocoran untuk memastikan keselamatan elektrik dalam sistem pengedaran.
Pemantauan Kuasa Keselamatan Kebakaran: Memantau arus dan arus baki dalam litar pengagihan kuasa keselamatan kebakaran untuk mematuhi peraturan sistem keselamatan kebakaran.
Pemantauan Pengagihan Kuasa Pintar: Mengintegrasikan dengan platform pemantauan kuasa dan terminal IoT untuk membolehkan pemerolehan data jauh dan amaran awal kerosakan.
Rangkaian penuh alatubah arus kalis air CTHW9 Luaran kami dihasilkan mengikut ketat piawaian kebangsaan. Setiap unit menjalani ujian menyeluruh—termasuk penentukuran ketepatan, ujian voltan tahan frekuensi kuasa dan semakan prestasi penebat—sebelum meninggalkan kilang untuk memastikan prestasi yang stabil dan boleh dipercayai.
Penyesuaian tersedia: Nisbah semasa, saiz apertur, konfigurasi output dan parameter jujukan sifar boleh dilaraskan untuk memenuhi keperluan khusus.
Pasukan teknikal profesional menyediakan panduan pemilihan dan sokongan teknikal selepas jualan hujung ke hujung.
Produk datang dengan jaminan 1 tahun; pembelian dengan yakin mengetahui kualiti terjamin.
Nama Projek: Retrofit Sistem Pemantauan Penggunaan Tenaga untuk Taman Logistik Pintar di Daerah Xiaoshan, Hangzhou.
Lokasi: Pangkalan Logistik Chuanhua, Daerah Xiaoshan, Bandar Hangzhou, Wilayah Zhejiang.
Tarikh Siap: Mac 2026.
Produk Digunakan: Pelbagai spesifikasi pengubah arus teras berpecah penebat.
Taman logistik telah disiapkan dan mula beroperasi pada 2018, dengan keluasan keseluruhan bangunan 120,000 m². Ia terdiri daripada tiga gudang standard tinggi, pusat pengisihan automatik, kawasan penyimpanan rantai sejuk suhu rendah dan kemudahan pejabat sokongan. Taman ini mengendalikan 172 litar pengedaran voltan rendah, dengan kos elektrik tahunan melebihi 3.2 juta RMB. Sistem pengedaran asal hanya dilengkapi dengan meter masuk utama dan tidak mempunyai keupayaan sub-meter untuk penggunaan tenaga. Tambahan pula, disebabkan oleh keperluan operasi khusus rantaian sejuk dan perniagaan pengasingan, kemudahan itu tidak dapat menampung gangguan bekalan elektrik berpanjangan yang biasanya diperlukan untuk pengubahsuaian sedemikian. Untuk memenuhi keperluan bagi pemuliharaan tenaga industri dan pengurangan kos, dan untuk mencapai perakaunan kos elektrik berzon dan amaran anomali, taman itu memulakan peningkatan pengagihan kuasa pintar. Transformer arus teras pisah (CT) yang menampilkan penorehan kuasa penebat penebat dipilih sebagai komponen pengesan arus teras, membolehkan penggunaan pemantauan merentas semua litar tanpa sebarang gangguan kuasa.
Kekurangan data penggunaan tenaga submeter dan kawalan kos kasar: Bergantung sepenuhnya pada meter induk menjadikannya mustahil untuk mengasingkan kos elektrik merentas pergudangan, pengisihan, rantai sejuk dan zon pejabat. Ia juga menghalang pengenalpastian sisa tersembunyi—seperti peralatan melahu atau berjalan tanpa beban—meninggalkan kos elektrik yang tinggi dan tidak dioptimumkan, manakala peningkatan penjimatan tenaga tidak mempunyai justifikasi yang didorong oleh data.
Kos terlarang dan ketidakmungkinan peningkatan berasaskan gangguan: Gangguan bekalan elektrik melebihi empat jam di kawasan simpanan rantai sejuk boleh merosakkan hasil segar, dengan anggaran kerugian melebihi 200,000 RMB setiap kejadian. Pusat pengisihan menjana lebih 800,000 RMB dalam output harian semasa musim puncak, menjadikan satu hari masa henti kerja sangat mahal. CT "melalui lubang" tradisional memerlukan kabel pemotongan untuk pemasangan; memandangkan kelulusan gangguan tidak dapat diperoleh, pelan naik taraf itu pada mulanya ditangguhkan.
Ruang pemasangan sempit dalam dulang kabel dan masalah pendawaian: Lebih 80% litar kuasa tertumpu di dalam dulang kabel. Peningkatan tradisional memerlukan pengalihan penutup dulang secara meluas dan pemasangan kabel kuasa tambahan, yang mengakibatkan beban kerja yang besar, risiko keselamatan yang tinggi dan potensi gangguan susun atur kabel sedia ada.
Ketiadaan pemantauan semasa masa nyata dan kesukaran mengesan risiko beban lampau: Isih beban peralatan turun naik dengan ketara semasa acara jualan e-dagang utama. Lebihan beban talian yang berpanjangan boleh mempercepatkan penuaan penebat atau bahkan menyebabkan kebakaran. Kekerapan pemeriksaan manual yang terhad bermakna kerosakan tersembunyi selalunya tidak dapat dikesan; insiden sebelum ini telah berlaku di mana litar cawangan terlalu panas menyebabkan tersandung dan operasi penyisihan terganggu.
Menangani keperluan teras "sifar gangguan kuasa, pendawaian minimum dan kesesuaian untuk ruang sempit," projek itu menggunakan CT teras berpecah dengan pengetuk kuasa penebat penebat merentas semua litar, dengan model dipilih berdasarkan spesifikasi litar tertentu.
Prinsip Reka Bentuk Teras
Penjanaan kendiri penebat menindik: Menggunakan elektrod menindik terbina dalam, CT menarik kuasa terus melalui penebat konduktor fasa untuk membekalkan modul penderiaan dan komunikasi, menghapuskan keperluan untuk meletakkan kabel kuasa 220V untuk mana-mana titik pemantauan. Reka bentuk berengsel, Tidak Memutuskan: Mempunyai struktur berengsel kunci kancing yang mengapit terus pada bahagian luar kabel; menghapuskan keperluan untuk memotong kabel atau memutuskan sambungan terminal, membenarkan pemasangan tanpa gangguan kuasa dengan mematuhi piawaian kerja langsung voltan rendah.
Seni Bina Submeter: Mengumpul data mengikut zon berfungsi dan jenis penggunaan kuasa, memuat naiknya ke platform pengurusan tenaga terpusat untuk membolehkan perakaunan kos elektrik zon, makluman penggunaan tidak normal dan analisis aliran penggunaan tenaga.
Kebolehsuaian Ruang Padat: Dimensi peranti yang dioptimumkan dan keperluan kelegaan operasi yang dikurangkan menjadikannya sesuai untuk persekitaran pemasangan yang ketat, seperti dulang kabel dan kawasan dengan pendawaian padat.
Pemasangan Sifar Masa Henti & Sifar Kerugian Operasi: Juruelektrik voltan rendah bertauliah melakukan kerja talian langsung dengan ketat mengikut peraturan. Proses pengubahsuaian tidak menyebabkan gangguan pada bekalan kuasa untuk sistem penyejukan dan pengasingan rantaian sejuk, menyebabkan tiada kerosakan kargo atau kelewatan pesanan. Ini sahaja mengelakkan anggaran kehilangan bekalan kuasa melebihi 500,000 RMB dan menghapuskan kelulusan gangguan kompleks dan prosedur pemindahan beban.
Penghapusan Pengkabelan Kuasa & Pengurangan 35% dalam Jumlah Kos: Memanfaatkan teknologi penebat penebat berkuasa sendiri, tidak perlu meletakkan talian kuasa berasingan untuk 172 titik pemantauan. Ini mengurangkan kos yang berkaitan dengan bahan kabel, penggerudian dulang kabel dan buruh; kos pengubahsuaian keseluruhan adalah lebih kurang 35% lebih rendah daripada penyelesaian tradisional, dan tempoh pembinaan telah dipotong lebih separuh.
Kebolehsuaian ke Ruang Dulang Kabel Ketat & Kecekapan Yang Diperbaiki Dengan Ketara: Peranti padat memerlukan ruang minimum untuk operasi dan pemasangan, menghapuskan keperluan untuk mengeluarkan bahagian besar penutup dulang kabel. Keseluruhan proses—mengapit, menindik dan mengunci—boleh diselesaikan dengan satu tangan, dengan purata masa pemasangan hanya 8 minit setiap unit. Pemasangan pantas boleh dilakukan walaupun untuk litar dengan pendawaian padat di dalam dulang, dengan ketara mengurangkan risiko keselamatan yang berkaitan dengan bekerja di ketinggian dan dalam ruang terkurung.
Sentuhan Tindik Boleh Dipercayai & Tiada Risiko Terlalu Panas/Penebat: Elektrod tindik diperbuat daripada tembaga tin konduktif tinggi dan mempunyai mekanisme penguncian daya malar untuk memastikan rintangan sentuhan yang stabil. Titik menindik termasuk gasket penebat bersepadu, memastikan operasi dalaman jangka panjang tanpa terlalu panas, pengoksidaan atau degradasi penebat; setelah selesai, projek itu lulus ujian kenaikan suhu beban penuh selama 72 jam, dengan semua mata memenuhi piawaian kebangsaan. Ketepatan pengukuran memenuhi piawaian dan keperluan perakaunan dalaman. Permukaan mengawan penderia teras belah menggunakan pengisaran ketepatan, memastikan penutupan litar magnet yang ketat dan kehilangan magnet yang minimum, dengan ketepatan pengukuran secara konsisten dalam Kelas 0.5. Percanggahan antara data sub-meter terkumpul dan meter induk adalah kurang daripada 2%, memenuhi sepenuhnya keperluan pengurusan untuk perakaunan penggunaan tenaga dalaman dan peruntukan kos jabatan.
Pelaksanaan perakaunan tenaga submeter; penjimatan elektrik tahunan melebihi 200,000 RMB. Pengubahsuaian mendayakan statistik penggunaan elektrik yang ditapis yang dikategorikan mengikut zon dan fungsi. Analisis data mengenal pasti titik sisa—seperti penggunaan tenaga tanpa beban yang tinggi di kawasan simpanan rantai sejuk pada waktu malam dan pemampat udara melahu di kawasan pengisihan. Selepas mengoptimumkan strategi operasi, penjimatan elektrik bulanan mencapai kira-kira 18,000 kWj, dengan unjuran penjimatan kos elektrik tahunan melebihi 200,000 RMB.
Amaran beban berlebihan proaktif menghalang insiden masa henti. Sistem ini menetapkan ambang amaran beban lampau semasa. Semasa musim pengisihan puncak "618" dan "Double 11", amaran beban berat telah dicetuskan tiga kali. Kakitangan operasi dan penyelenggaraan (O&M) dengan segera melaraskan kombinasi pengendalian peralatan dan memendekkan masa permulaan peralatan berkuasa tinggi, mencegah gangguan pengisihan yang disebabkan oleh beban lampau dan perjalanan litar; ini mengelakkan kerugian masa henti terkumpul melebihi 300,000 RMB.
Operasi peralatan yang stabil dengan kadar integriti 100%. Sehingga Julai 2026, kesemua 172 transformer semasa telah beroperasi secara berterusan dan stabil. Tiada kerosakan—seperti terlalu panas pada titik tusukan, kerosakan penebat atau hanyutan isyarat—telah berlaku. Kadar integriti peralatan adalah 100%, tidak memerlukan penyelenggaraan atau penentukuran yang kerap, mengakibatkan kos O&M yang sangat rendah.
Lulus penerimaan penjimatan tenaga dan subsidi polisi terjamin. Projek ini memenuhi keperluan permohonan tempatan untuk subsidi pengubahsuaian penjimatan tenaga industri. Terima kasih kepada sistem sub-meter yang komprehensif dan hasil penjimatan tenaga yang jelas, ia berjaya melepasi penerimaan pihak ketiga dan menerima subsidi penjimatan tenaga khas sebanyak 120,000 RMB, seterusnya mengurangkan kos pengubahsuaian.
Transformer arus teras berpecah jenis menindik menawarkan laluan pencerobohan rendah, kos rendah dan sangat cekap untuk pengubahsuaian pintar dalam senario pengagihan kuasa sedia ada—seperti kemudahan logistik, perindustrian dan komersial—di mana penutupan sistem tidak boleh diterima dan pengubahsuaian sukar dilaksanakan. Ia menyelesaikan cabaran pemasangan yang berkaitan dengan pengubah instrumen tradisional—yang memerlukan gangguan kuasa dan pemotongan wayar—sambil menghapuskan kos dan masa yang berkaitan dengan pendawaian bekalan kuasa tambahan. Mampu mewujudkan sistem dengan pantas untuk penggunaan tenaga submeter dan pemantauan keadaan, ia berfungsi sebagai komponen penderiaan teras yang sangat kos efektif yang membantu perusahaan menjimatkan tenaga, mengurangkan kos dan meningkatkan operasi dan penyelenggaraan pengagihan kuasa mereka.
