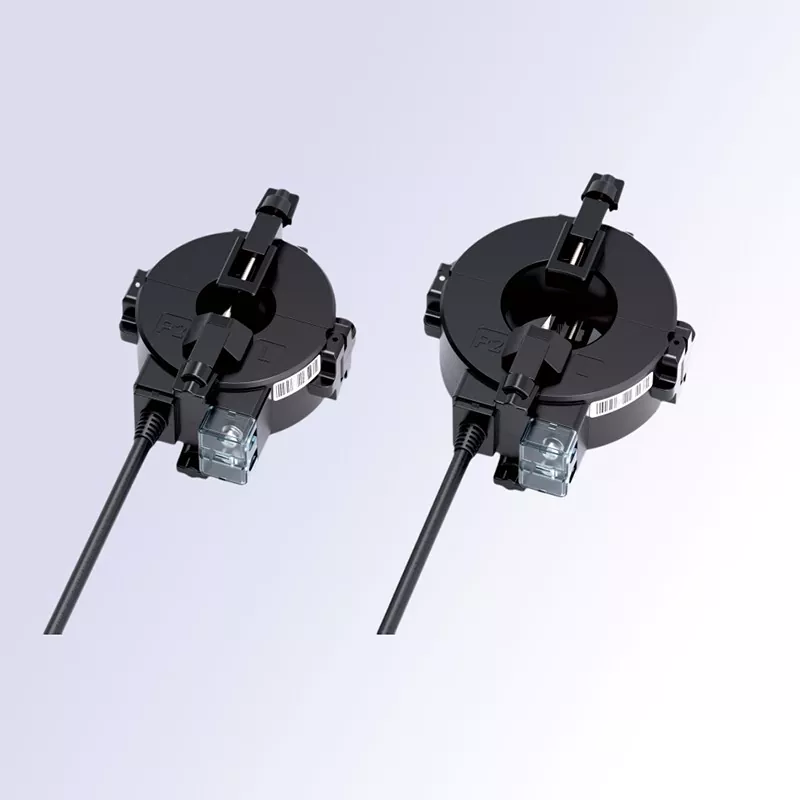

Transformer arus kalis air luar CTHW8 menampilkan reka bentuk bulat teras berpecah, membolehkan ia diapit terus pada kabel kuasa hidup tanpa memerlukan penutupan sistem atau pemotongan kabel dan terminal. Bukaan dalam licinnya menepati bentuk kabel, manakala mekanisme penguncian skru dan pin memastikan kesesuaian yang selamat dan bebas anjakan. Digabungkan dengan teras besi berketepatan tinggi, ia memberikan pemerolehan arus yang stabil.

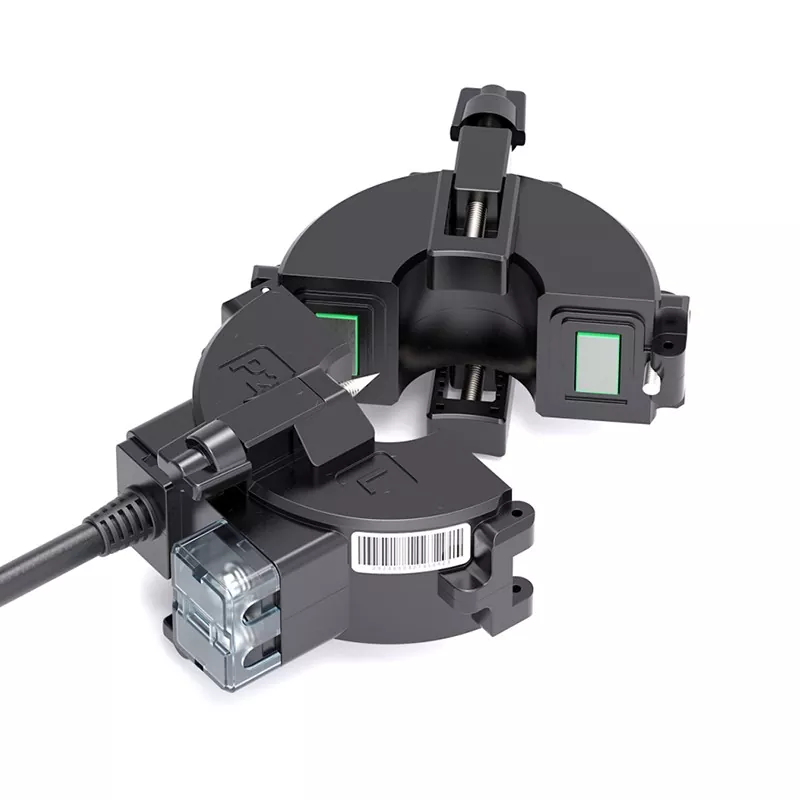

Reka bentuk bulatan teras berpecah memastikan kesesuaian ketat antara apertur dalam dan permukaan luar kabel, menampung kabel kuasa voltan rendah teras tunggal dan berbilang teras pelbagai diameter. Berbanding dengan pengubah apertur segi empat sama, reka bentuk ini menawarkan padanan yang lebih ketat tanpa goyah, menghasilkan ketepatan pengukuran yang lebih stabil. Struktur belahan menghapuskan keperluan tradisional untuk memutuskan wayar untuk pemasangan, membolehkan pemasangan semula tanpa gangguan bekalan elektrik. Seorang boleh memasang unit dalam beberapa saat, memendekkan masa pemasangan dengan ketara dan mengelakkan kerugian yang berkaitan dengan masa henti pengeluaran.
Unit ini mempunyai mekanisme penguncian skru kendalian tombol atas dengan pin kedudukan bersepadu. Mengetatkan skru menutup penutup atas dan bawah dengan selamat, memastikan permukaan mengawan teras besi bertemu tanpa celah. Pada masa yang sama, pin penentududukan menekan pada permukaan luar kabel untuk mengunci pengubah pada tempatnya, dengan berkesan menghalang gelongsor atau putaran. Ini memastikan operasi stabil jangka panjang—walaupun dalam persekitaran getaran tinggi—dan secara struktur menghapuskan ralat pengukuran yang disebabkan oleh longgar.

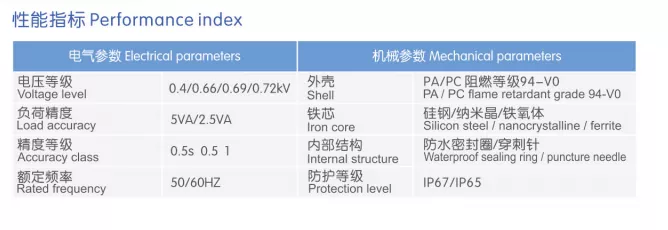

Ia menggunakan teras keluli silikon berorientasikan bijian berkualiti tinggi yang dicirikan oleh kebolehtelapan magnet yang tinggi, kehilangan magnet yang rendah, dan kelinearan lengkung magnetisasi yang sangat baik. Ia menyampaikan isyarat keluaran yang stabil dalam julat arus yang dinilai, memenuhi piawaian ketepatan pemeteran Kelas 0.5 atau Kelas 1 dan memastikan pemerolehan data semasa yang boleh dipercayai dan tepat. Produk ini menyokong operasi dwi-frekuensi (50Hz/60Hz) dan menawarkan rintangan yang kuat terhadap gangguan elektromagnet luaran, memastikan integrasi yang stabil dengan pelbagai meter kuasa pelbagai fungsi, terminal pemantauan pintar dan peranti perlindungan geganti.
Pengubah arus kalis air luar CTHW8 ini menampilkan perumah acuan suntikan unibody yang diperbuat daripada plastik kejuruteraan berkekuatan tinggi, kalis api, menawarkan penebat yang sangat baik, rintangan hentaman dan ketahanan terhadap suhu yang melampau. Bahagian dalaman adalah pasu vakum dengan resin epoksi, memberikan perlindungan menyeluruh terhadap kelembapan, habuk dan kakisan. Ia sesuai untuk persekitaran yang pelbagai dan menuntut—seperti loji industri, kotak pengedaran luar, aci pengedaran bawah tanah dan terowong utiliti—mengekalkan prestasi yang konsisten dalam jangka panjang dan memastikan hayat perkhidmatan yang dilanjutkan.
Penutup terminal lutsinar: Status pendawaian jelas kelihatan, meningkatkan kecekapan semasa penerimaan pemasangan di tapak dan penyelesaian masalah atau penyelenggaraan yang berikutnya.
Penandaan kekutuban yang jelas: Penunjuk arah P1/P2 dan kekutuban terminal sekunder ditanda pada permukaan perumahan untuk mengelakkan ralat pendawaian.
Keluar kabel kalis air: Didatangkan dengan kabel keluaran kalis bengkok yang khusus; titik sambungan mempunyai pengedap kalis air untuk meningkatkan penarafan perlindungan keseluruhan.
Reka bentuk bersepadu tanpa aksesori: Sedia untuk dipasang terus dari kotak tanpa memerlukan alat ganti tambahan, mengurangkan kos bahan.
Longgarkan skru pengunci atas dengan memutarnya melawan arah jam, kemudian perlahan-lahan pisahkan bahagian perumahan atas dan bawah di sepanjang garis perpisahan.
Letakkan kabel yang hendak diukur di tengah apertur pengubah, pastikan ia adalah sepaksi dengan bukaan dan bebas daripada salah jajaran atau mampatan.
Jajarkan permukaan mengawan dan tutup bahagian perumahan; ketatkan skru pengunci atas mengikut arah jam untuk memastikan muat yang selesa dan pin pengunci mengunci kabel dengan kuat.
Buka penutup terminal lutsinar, sambungkan petunjuk sekunder dengan betul mengikut tanda kekutuban, dan tutup penutup untuk menyelesaikan pemasangan.
Jangan biarkan litar sekunder terbuka semasa pengubah sedang beroperasi; litar terbuka boleh menyebabkan voltan tinggi yang membahayakan keselamatan kakitangan dan peralatan.

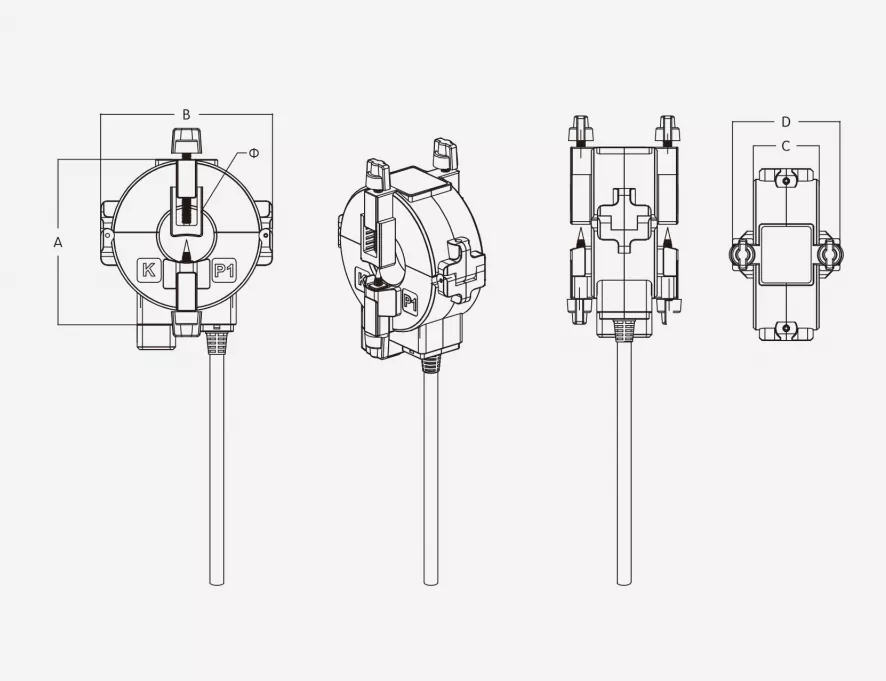

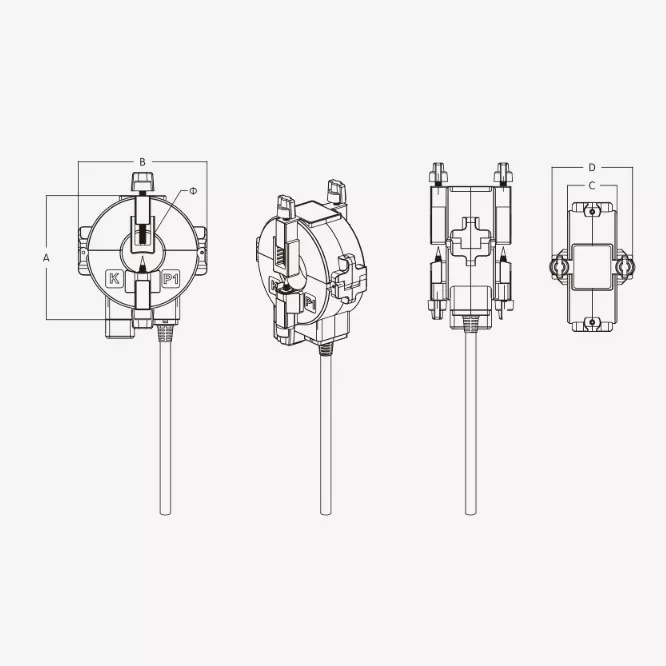

Pilih model dengan saiz apertur yang sesuai berdasarkan diameter luar sebenar kabel untuk memastikan kesesuaian yang betul.
Untuk pemasangan dalam persekitaran luaran atau kelembapan tinggi, adalah disyorkan untuk menggunakan kalis air/pengedap tambahan pada sambungan pendawaian. Senario Aplikasi
Memasang Semula Sistem Pengedaran Sedia Ada: Memasang peranti pemeteran dan pemantauan pada litar kabel di taman perindustrian atau bangunan komersial yang sudah tua tanpa memerlukan bekalan elektrik terputus atau pemotongan wayar.
O&M Pengagihan Kuasa Membina: Memantau arus dan menganalisis statistik penggunaan tenaga untuk litar kabel yang terletak di riser elektrik dan aci utiliti.
Pemantauan Kuasa Industri: Pemantauan masa nyata arus operasi untuk peralatan berkuasa kabel seperti talian pengeluaran, pam, kipas dan pemampat udara.
Sistem Pengagihan Kuasa Pintar: Penyepaduan dengan platform pemantauan kuasa dan sistem pengurusan tenaga untuk membolehkan pemerolehan data jauh dan amaran awal kerosakan.
Perlindungan Kebocoran Bumi: Boleh disesuaikan sebagai pengubah arus jujukan sifar untuk pemantauan arus sisa dan perlindungan kebocoran bumi dalam sistem pengagihan kuasa.
Seluruh barisan produk dihasilkan mengikut ketat dengan piawaian kebangsaan. Setiap pengubah arus kalis air luar CTHW8 menjalani ujian menyeluruh—termasuk penentukuran ketepatan, ujian voltan tahan frekuensi kuasa dan semakan prestasi penebat—sebelum penghantaran untuk memastikan prestasi yang stabil dan boleh dipercayai. Waranti satu tahun disediakan.
Nama Projek: Projek Retrofit Pemantauan Tenaga Pencahayaan Pintar Suzhou | Lokasi: Bandar Suzhou, Wilayah Jiangsu
Tarikh Siap: September 2023
Produk Digunakan: φ45mm Pengubah Arus Teras Belah Penebat-Menindik
Projek ini meliputi 6.2 kilometer jalan arteri bandar utama yang menampilkan 218 litar pengedaran lampu jalan. Setiap litar menggunakan kabel kuasa 3×16mm² untuk membekalkan lampu jalan LED dan lampu landskap. Pada asalnya dibina pada 2015, sistem pengedaran sedia ada hanya menawarkan kefungsian hidup/mati suis utama asas, tidak mempunyai keupayaan untuk pemantauan arus litar individu atau statistik penggunaan tenaga.
Memandangkan keperluan untuk pengurusan pencahayaan perbandaran yang diperhalusi meningkat, pihak berkuasa tempatan merancang untuk memasang pemantauan tenaga dan kerosakan sistem amaran awal di seluruh rangkaian pencahayaan. Walau bagaimanapun, mereka menghadapi cabaran seperti kesukaran untuk mendapatkan kelulusan untuk gangguan bekalan elektrik di jalan-jalan utama, kos pendawaian yang tinggi disebabkan oleh sifat tempat pemasangan luar yang tersebar dan keperluan untuk memotong kabel untuk pengubahsuaian arus tradisional. Akhirnya, projek itu memilih pengubah arus teras berpecah penebat penebat sebagai komponen teras untuk pemerolehan semasa, membolehkan keseluruhan pengubahsuaian disiapkan tanpa sebarang gangguan bekalan elektrik.
Kekurangan pemantauan semasa litar cawangan; kecekapan penyelesaian masalah yang sangat rendah. Tiada pengumpulan data semasa setiap litar merentasi rangkaian pencahayaan; mengenal pasti lampu jalan yang rosak atau kerosakan talian hanya bergantung pada rondaan malam secara manual. Purata masa untuk mengesan kerosakan melebihi 12 jam, dengan isu di bahagian jauh kadangkala berterusan selama 2–3 hari sebelum penyelesaian. Akibatnya, kadar ketersediaan lampu jalan berlegar sekitar 92%, gagal memenuhi piawaian yang diperlukan.
Pengurusan tenaga mentah; ketidakupayaan untuk mengesan penggunaan kuasa anomali. Hanya meter induk mengukur jumlah penggunaan, menjadikannya mustahil untuk membezakan penggunaan tenaga mengikut litar individu. Isu seperti kebocoran talian atau penorehan kuasa tanpa kebenaran oleh perniagaan berdekatan tidak dapat dikesan, mengakibatkan anggaran kehilangan tenaga tanpa pencahayaan tahunan melebihi 50,000 RMB.
Pengubahsuaian tradisional memerlukan bekalan elektrik terputus, menyebabkan kesan awam yang ketara. Menggunakan pengubah arus lubang telus standard akan memerlukan pemotongan kabel dan mematikan kuasa. Gangguan di jalan utama akan mengganggu isyarat lalu lintas, lampu jalan dan bekalan kuasa ke kedai berdekatan. Tambahan pula, proses kelulusan untuk gangguan adalah rumit, dan pemasangan pada waktu malam menimbulkan risiko keselamatan yang tinggi.
Lokasi luar yang tersebar luas; kos yang tinggi untuk pendawaian bekalan kuasa. 218 titik pemantauan itu bertaburan di sepanjang jalan. Memasang kabel kuasa berasingan untuk setiap modul pengumpulan data akan menyebabkan gabungan kos bahan dan buruh melebihi 120,000 RMB; tambahan, pendawaian luar terdedah kepada penuaan dan kadar kegagalan yang tinggi.
Untuk menangani keperluan teras lokasi luar yang tersebar dan pemasangan sifar gangguan, projek ini secara eksklusif menggunakan pengubah arus teras berpecah penebat. Unit bersepadu ini mengendalikan kedua-dua pengukuran semasa dan operasi berkuasa sendiri untuk litar, menghapuskan keperluan untuk talian bekalan kuasa tambahan.
Prinsip Reka Bentuk Teras

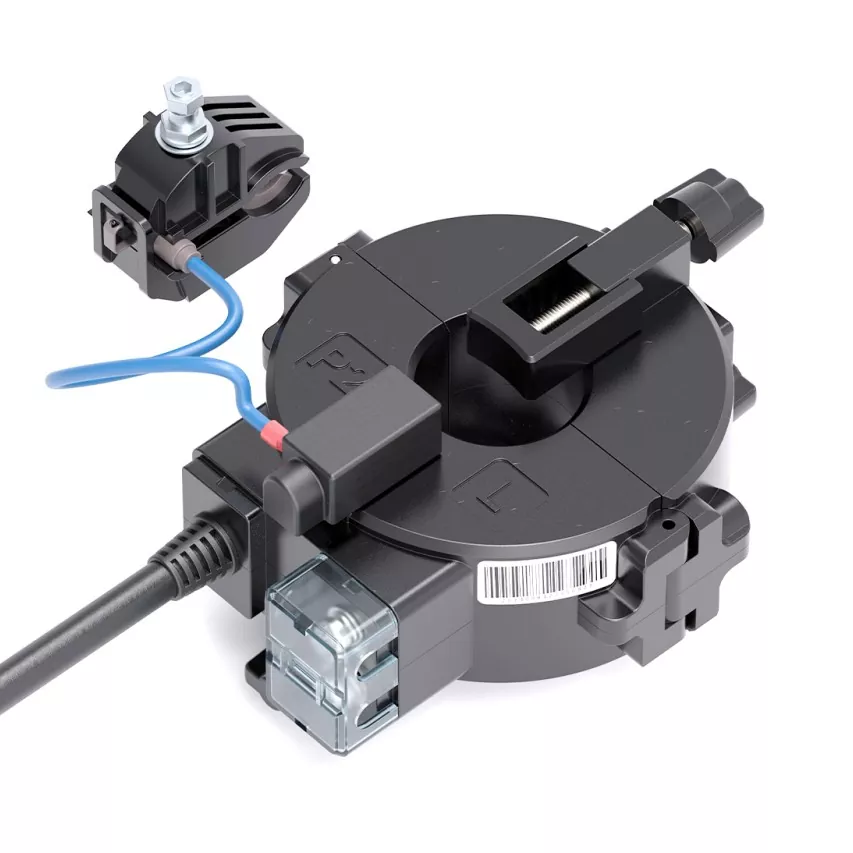

Penyelesaian penebat, dikuasakan sendiri: Transformer menggunakan elektrod tindik terbina dalam untuk menembusi penebat wayar fasa lampu jalan dan menarik kuasa operasi. Ini secara serentak menguatkan modul pengumpulan dan komunikasi semasa, menghilangkan keperluan untuk talian bekalan kuasa bebas.
Pemasangan teras pisah, tanpa putus sambungan: Menampilkan struktur teras terpecah, peranti diikat terus pada bahagian luar kabel. Ini menghapuskan keperluan untuk memotong kabel atau memutuskan sambungan terminal, membolehkan pemasangan langsung dalam persekitaran voltan rendah. Reka bentuk luar perlindungan tinggi: Unit ini mencapai penarafan kalis habuk dan kalis air IP65 serta mempunyai cincin pengedap kalis air pada titik menindik, menjadikannya sesuai untuk persekitaran luar yang terdedah kepada hujan, panas terik dan suhu musim sejuk yang membeku.
Pemasangan sifar gangguan; tiada gangguan kepada operasi bandar biasa: Kerja telah dilakukan oleh juruelektrik voltan rendah bertauliah mengikut prosedur kerja langsung standard. Tiada gangguan bekalan elektrik dilaksanakan di jalan-jalan utama, dan lampu isyarat mahupun bekalan kuasa kepada perniagaan berdekatan tidak terjejas. Sebanyak 218 unit telah dipasang dan ditauliahkan dalam masa tujuh hari sahaja—mengurangkan garis masa projek sebanyak lebih 60% berbanding kaedah pengubahsuaian tradisional.
Tiada pendawaian tambahan diperlukan; pengurangan ketara dalam kos pengubahsuaian: Memanfaatkan teknologi penjanaan kendiri berasaskan tindikan menghapuskan keperluan untuk meletakkan kabel kuasa untuk unit individu. Ini menjimatkan kira-kira 85 RMB dalam kos bahan dan buruh seunit, menyebabkan jumlah penjimatan kos pendawaian melebihi 180,000 RMB dan pengurangan 40% dalam kos pengubahsuaian keseluruhan.
Meterai menindik yang boleh dipercayai; selamat untuk operasi luar jangka panjang: Elektrod tindik diperbuat daripada tembaga tin, memastikan daya tusukan seragam tanpa merosakkan teras konduktor. Pengedap kalis air getah silikon memastikan pengasingan sepenuhnya daripada hujan dan lembapan setelah terkunci. Sejak digunakan, unit tersebut telah bertahan pada musim hujan di Suzhou, paras tertinggi musim panas 40°C dan paras terendah musim sejuk -5°C tanpa mengalami degradasi penebat, kemasukan air atau litar pintas.
Ketepatan pengukuran yang stabil; memenuhi keperluan pemeteran penggunaan tenaga: Permukaan mengawan penderia teras belah mengalami pengisaran ketepatan, mengakibatkan kehilangan litar magnet yang minimum apabila ditutup dan mencapai ketepatan Kelas 0.5—memenuhi keperluan untuk statistik tenaga submeter. Kepekaan tinggi kepada isyarat arus rendah membolehkan pengesanan tepat perubahan semasa yang disebabkan oleh kegagalan lampu jalan individu, membolehkan amaran awal yang tepat tentang kerosakan.
Pemasangan yang mudah dan cekap; sesuai untuk persekitaran kerja luar: Unit ringan mempunyai klip penguncian bersepadu, membolehkan seorang juruteknik menyelesaikan pemasangan udara tanpa alat berat. Ini dengan ketara mengurangkan kedua-dua risiko keselamatan dan kesukaran yang berkaitan dengan bekerja di tempat tinggi di luar rumah.
Kecekapan O&M yang dipertingkatkan dengan ketara dan kadar pencahayaan yang mematuhi: Sistem memantau arus dalam masa nyata merentasi semua litar, menolak amaran secara automatik dalam masa 10 minit untuk litar terbuka, litar pintas atau gangguan tidak normal, dengan itu mengurangkan purata masa penyelesaian kerosakan sebanyak 80%. Kadar pencahayaan jalan meningkat daripada 92% kepada 99.2%, memenuhi piawaian Gred I untuk pencahayaan perbandaran.
Pengurusan tenaga yang diperhalusi dan mengurangkan kerugian: Analisis data tenaga selepas pelaksanaan mengenal pasti tiga titik penorehan kuasa yang tidak dibenarkan dan dua kejadian kebocoran talian tersembunyi. Pemulihan mengurangkan kehilangan tenaga bulanan yang tidak normal sebanyak kira-kira 2,300 kWj, mengakibatkan penjimatan kos elektrik tahunan melebihi 25,000 RMB.
Operasi peralatan yang stabil dengan kerosakan sifar: Sehingga Oktober 2024, kesemua 218 transformer semasa telah beroperasi secara berterusan dan stabil, tidak menunjukkan kerosakan air, hanyut ketepatan atau terlalu panas pada titik sambungan; kadar integriti peralatan berada pada 100%.
Penerimaan perbandaran yang berjaya: Projek ini mematuhi Spesifikasi Teknikal untuk Pembinaan dan Penerimaan Kejuruteraan Pencahayaan Jalan Bandar (CJJ 89) dan piawaian kebangsaan yang berkaitan untuk pengubah semasa, melepasi pemeriksaan penerimaan khas pihak berkuasa perbandaran untuk pemasangan semula lampu pintar pada percubaan pertama.
Transformer arus teras berpecah dengan teknologi penebat penebat adalah komponen inovatif teras untuk pemasangan semula pintar sistem pengagihan kuasa luaran teragih. Ia berkesan menyelesaikan tiga masalah utama industri yang berkaitan dengan kaedah pengubahsuaian tradisional: kesukaran menjadualkan gangguan bekalan elektrik, kos pendawaian yang tinggi dan kelajuan pemasangan yang perlahan.
Teknologi ini boleh digunakan secara meluas untuk senario yang dicirikan oleh lokasi berselerak dan akses kuasa yang mencabar, seperti lampu jalan perbandaran, cerucuk pengecas EV luar, pengagihan kuasa taman perindustrian dan grid kuasa luar bandar. Ia membolehkan penggunaan pantas pemantauan semasa dan sistem pengumpulan data tenaga dengan sifar gangguan kuasa, pendawaian minimum dan kos rendah, menjadikannya penyelesaian lapisan penderiaan yang sangat kos efektif untuk Internet Perkara (IoT) dalam pengagihan kuasa dan pembinaan bandar pintar.
