Menampilkan struktur gegelung terlindung yang fleksibel, ia boleh dibengkokkan dan dibalut dengan mudah di sekeliling konduktor yang sedang diuji, membolehkan pensampelan arus pantas tanpa perlu merungkai litar sedia ada atau mematikan kuasa (apabila dikendalikan dengan mematuhi protokol keselamatan voltan rendah). Apabila dipasangkan dengan penyepadu khusus, ia mengeluarkan isyarat arus atau voltan standard, membenarkan sambungan terus ke peranti seperti meter tenaga, perakam bentuk gelombang, sistem pemantauan dalam talian dan PLC.
Berbanding dengan pengubah arus tegar tradisional, pengubah teras pemisah fleksibel ini ringan, sangat mudah disesuaikan dan kos efektif untuk dipasang. Ia amat sesuai untuk senario di mana pengubah tradisional tidak boleh dipasang—seperti bar bas berbentuk tidak sekata, kabel berdiameter besar dan ruang kabinet terkurung—menjadikannya alat pilihan untuk pengagihan kuasa industri, ujian elektrik dan penyelenggaraan loji kuasa tenaga baharu.

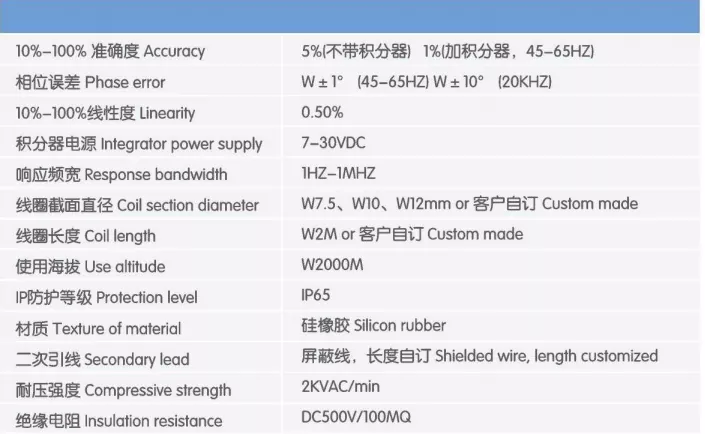

1. Fleksibel dan Boleh Dilentur
Badan gegelung mempunyai sarung penebat fleksibel yang membolehkannya dibengkokkan dan dibalut dengan bebas di sekeliling pelbagai konduktor—termasuk kabel bulat, bar bas segi empat tepat, bentuk tidak sekata dan laluan bas berdiameter besar. Ia mengatasi had ruang pemasangan dan bentuk konduktor, menyelesaikan cabaran pemasangan yang berkaitan dengan transformer tegar tradisional.
2. Struktur Boleh Dibuka
Ia menggunakan reka bentuk buka-tutup mengawan, menghapuskan keperluan untuk memotong kabel atau membuka bar bas. Dalam senario voltan rendah, juruelektrik bertauliah boleh memasangnya semasa sistem dihidupkan, memendekkan garis masa pengubahsuaian dengan ketara dan mengelakkan kerugian yang disebabkan oleh pemberhentian pengeluaran atau gangguan bekalan elektrik. Ia sesuai untuk menaik taraf dan memperbaharui sistem pengagihan kuasa penuaan.
3. Julat Pengukuran Luas
Ia menyokong pengukuran arus AC antara puluhan ampere hingga puluhan ribu amperes. Dengan kelinearan yang sangat baik dan tiada risiko ketepuan magnet teras besi, ia menyediakan pengukuran yang stabil bagi arus frekuensi kuasa, arus harmonik, arus nadi sementara dan arus lonjakan kilat, memenuhi keperluan dwi pemeteran standard dan ujian khusus.
4. Penyepadu Padanan
Didatangkan standard dengan modul penyepaduan khusus yang menukar isyarat keluaran pembezaan gegelung kepada isyarat arus 5A/1A standard atau isyarat voltan 0-5V/4-20mA. Ia bersambung terus kepada pelbagai instrumen pengukur, sistem pemantauan, dan peranti perlindungan bersepadu tanpa memerlukan penentukuran tambahan.
5. Prestasi Penebat Cemerlang
Gegelung menggunakan proses penebat dwi-lapisan, menawarkan kekuatan dielektrik yang tinggi dan rintangan kepada voltan dan kelembapan tinggi, menjadikannya sesuai untuk persekitaran pengagihan kuasa industri dalaman. Penyambung mempunyai antara muka ketepatan yang memastikan penutupan litar magnetik yang stabil, menghasilkan data pengukuran yang tepat dan boleh dipercayai.
6. Ringan dan Mudah Alih
Pengubah teras pemisah fleksibel mempunyai berat yang jauh lebih rendah daripada pengubah tradisional dengan penarafan yang sama. Ia boleh dibawa dan dikendalikan oleh seorang, dan pemasangan di tapak tidak memerlukan jentera berat, secara drastik mengurangkan kos buruh dan masa.
Sistem Kuasa: Pencawang, bilik pengagihan kuasa (rakaman kerosakan, pengesanan arus sementara, analisis harmonik, pemeriksaan talian).
Pembuatan Perindustrian: Pemantauan arus tinggi dalam talian untuk motor besar, transformer dan penerus dalam metalurgi, pemprosesan kimia dan perlombongan.
Tenaga Baharu: Loji kuasa PV, stesen simpanan tenaga, pemerolehan arus tinggi AC untuk sambungan grid kuasa angin dan rakaman arus kerosakan.
Pasang Semula Pengagihan Kuasa: Pasang semula pemantauan semasa pada alat suis warisan dan sistem pematang bar bas tanpa gangguan kuasa; peningkatan sistem pengurusan tenaga.
Pengujian & Pemeriksaan: Ujian kenaikan suhu peralatan elektrik, ujian litar pintas, ujian lonjakan kilat dan penentukuran kilang.
Infrastruktur Perbandaran: O&M pengagihan kuasa dan penyelesaian masalah untuk transit rel, pusat data dan kompleks komersial yang besar.
Sebelum memulakan kerja, sahkan tahap voltan litar yang hendak diukur. Untuk operasi voltan tinggi, ikuti prosedur pemadaman dan pengesahan voltan dengan ketat; kerja langsung voltan rendah mesti dilakukan oleh juruelektrik bertauliah menggunakan perlindungan penebat yang betul.
Buka penyambung gegelung, balut gegelung fleksibel sepenuhnya di sekeliling konduktor yang diukur, dan pastikan tiada lilitan atau pertindihan. Kemudian, kencangkan penyambung dengan selamat, memastikan permukaan mengawan sesuai dengan sempurna.
Sambungkan output gegelung membawa kepada terminal yang sepadan pada penyepadu mengikut tanda, memberi perhatian kepada kekutuban yang betul (positif/negatif).
Sambungkan bekalan kuasa kepada penyepadu dan pautkan output penyepadu kepada alat pengukur, terminal pemerolehan data atau peralatan lain. Selepas mengesahkan bahawa semua pendawaian adalah betul, hidupkan peralatan pengukur dan sahkan bahawa paparan data adalah normal; pemasangan kemudiannya selesai.
Pengubah teras pemisah fleksibel hanya sesuai untuk pengukuran arus AC; ia tidak boleh digunakan untuk pengesanan arus malar DC.
Semasa memasang gegelung, pastikan permukaan mengawan bersih dan bebas daripada serpihan, dan gegelung dilekatkan sepenuhnya di tempatnya; kegagalan berbuat demikian akan menjejaskan ketepatan pengukuran.
Jangan bengkokkan atau hancurkan gegelung secara berlebihan; elakkan daripada menggaru sarung penebat dengan objek tajam untuk mengelakkan kerosakan penebat dan bahaya keselamatan yang berkaitan.
Bahagian sekunder gegelung Rogowski menyediakan output voltan; litar pintas adalah dilarang sama sekali. Dawaikan penyepadu yang disertakan mengikut spesifikasi untuk mengelakkan kerosakan yang disebabkan oleh kekutuban yang salah.

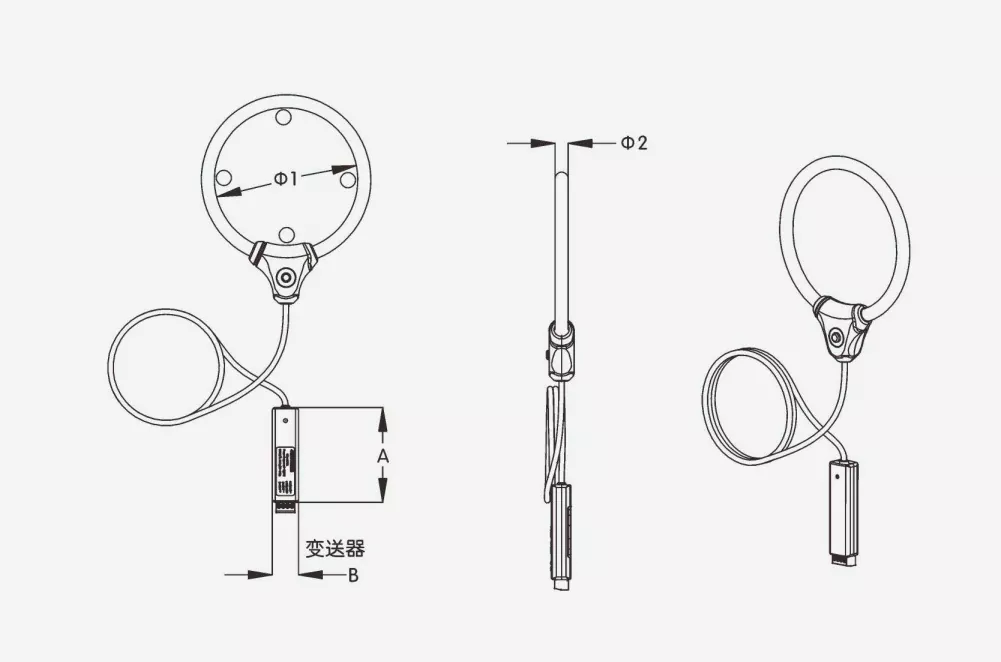

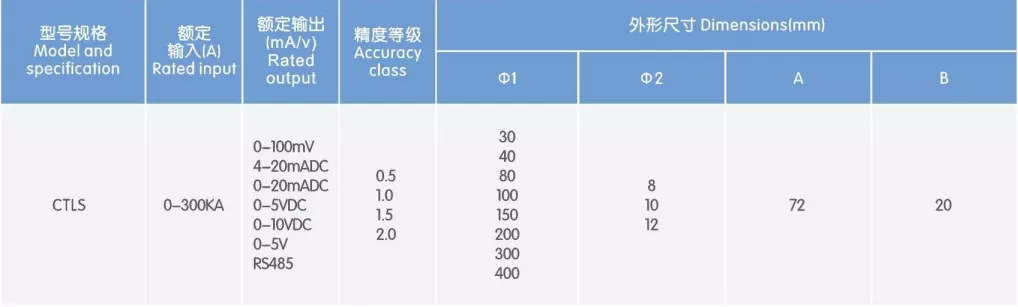

Badan Gegelung Fleksibel: Luka menggunakan dawai enamel berkeliaran tinggi, berbilang untai dan disarung dalam sarung penebat fleksibel kalis api; tahan lentur dan penuaan, dan boleh disesuaikan dengan sudut pemasangan yang kompleks.
Penyambung Kawan Ketepatan: Perumahan plastik kejuruteraan berkekuatan tinggi dengan mekanisme penguncian ketepatan terbina dalam; memastikan kesesuaian yang ketat dengan keengganan magnet yang rendah; mempunyai reka bentuk push-to-lock yang mudah.
Modul Penyepadu Khusus: Menggunakan cip pemprosesan isyarat gred industri yang menawarkan hanyut suhu rendah dan kestabilan tinggi; termasuk lampu penunjuk kuasa dan terminal berlabel dengan jelas untuk meminimumkan ralat pendawaian.
Reka Bentuk Kabel Bertetulang: Kabel sambungan antara gegelung dan penyepadu diperkukuh terhadap lenturan dan tarikan; tahan kepada ketegangan dan penuaan, menjadikannya sesuai untuk persekitaran pendawaian di tapak yang kompleks.
S1: Apakah perbezaan antara gegelung Rogowski dan pengubah arus piawai?
A: Transformer arus standard bergantung pada litar magnet teras besi dan terdedah kepada ketepuan magnetik; mereka biasanya mempunyai struktur tetap yang tegar yang memerlukan pemotongan litar untuk pemasangan. Sebaliknya, gegelung Rogowski mempunyai struktur berongga, fleksibel yang kebal terhadap ketepuan magnetik, menawarkan julat ukuran yang luas, dan membolehkan pemasangan buka dan tutup, menjadikannya sesuai untuk aplikasi semasa tinggi, projek pengubahsuaian dan senario pemasangan khusus.
S2: Bolehkah pengubah teras pemisah fleksibel digunakan untuk pemeteran tenaga?
A: Produk Kelas Standard 0.5 sesuai untuk penggunaan tenaga am dan pemantauan semasa. Untuk aplikasi pemeteran ketepatan tinggi yang melibatkan penyelesaian perdagangan, versi ketepatan tinggi Kelas 0.2 boleh disesuaikan; sila nyatakan keperluan ini terlebih dahulu.
S3: Bolehkah ia digunakan di dalam suis voltan tinggi? J: Ya, tetapi anda mesti memilih gegelung dengan penarafan penebat yang sesuai untuk tahap voltan sistem; tambahan, pemasangan dan operasi mesti dilakukan oleh kakitangan yang berkelayakan mengikut ketat peraturan keselamatan untuk kerja voltan tinggi.
S4: Bolehkah gegelung dibeli secara berasingan, tanpa penyepadu?
J: Ya, gegelung atau penyepadu boleh dibeli secara individu; walau bagaimanapun, sila sahkan antara muka dan keperluan keserasian isyarat dengan peralatan sedia ada anda sebelum membuat pesanan. Projek Pengujian Kualiti Kuasa Khas untuk Bengkel Setem Pangkalan Pengilangan Kenderaan di Kawasan Baru Teluk Hangzhou Ningbo
Nama Projek: Pengesanan Arus Inrush dan Ujian Kualiti Kuasa Khas untuk Bengkel Setem Pangkalan Pengilangan Kenderaan Jenama Orang Asli di Kawasan Baru Teluk Hangzhou Ningbo
Lokasi: Taman Perindustrian Pembuatan Kenderaan, Kawasan Baru Teluk Hangzhou, Bandar Ningbo, Wilayah Zhejiang
Tarikh Perlaksanaan: September 2024

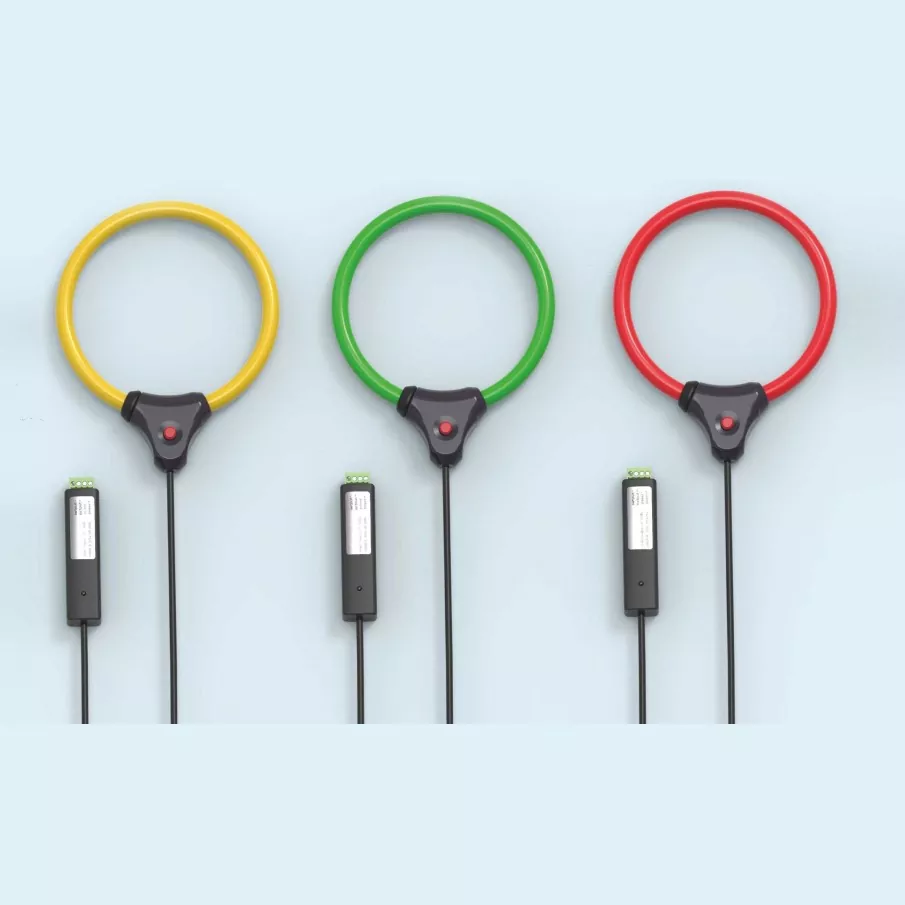

Produk Digunakan: Set gegelung Rogowski teras pemisah fleksibel tiga fasa (berkod warna kuning/hijau/merah; dilengkapi dengan penyepadu luaran khusus)
Bengkel pengecapan dilengkapi dengan empat mesin penekan mekanikal berskala besar 2,000 tan, mewakili beban impuls tugas berat biasa. Setiap motor utama mempunyai kuasa undian 250 kW, dan arus puncak semasa strok pengecap boleh melebihi enam kali ganda arus undian. Pada awal tahun 2024, bengkel mengalami isu yang kerap, termasuk kenaikan suhu yang tidak normal dalam trunking busbar voltan rendah, ablasi kontaktor dalam kabinet pampasan kuasa reaktif dan amaran ralat pada peralatan pemeriksaan dimensi ketepatan berdekatan yang disebabkan oleh gangguan. Pemilik menugaskan agensi ujian kuasa pihak ketiga untuk menjalankan ujian kualiti kuasa yang komprehensif merentas semua keadaan operasi untuk menangkap bentuk gelombang semasa dan data harmonik dengan tepat, dengan itu menyediakan data yang diperlukan untuk menyokong strategi pengurangan kualiti kuasa seterusnya.
Keadaan beban impuls yang kompleks; transformer tradisional tidak dapat menangkap isyarat sementara
Transformer arus teras besi konvensional mengalami histerisis tinggi dan lebar jalur pengukuran yang sempit; mereka hanya boleh menangkap arus frekuensi kuasa keadaan mantap. Mereka tidak dapat menangkap bentuk gelombang arus masuk tahap milisaat dengan tepat atau mengukur kandungan harmonik tertib tinggi dengan tepat, menyebabkan data ujian tidak mencukupi untuk analisis punca kerosakan.
Kesukaran untuk mencabut bar bas keratan rentas besar; ujian mematikan kuasa memerlukan kerugian pengeluaran yang besar
Talian kuasa masuk utama bengkel terdiri daripada busbar tembaga segi empat tepat (spesifikasi: 3×120×10 mm). Memasang transformer jenis tingkap (lubang telus) tradisional memerlukan pembongkaran bar bas dan memutuskan sambungan talian kuasa. Dianggarkan bahawa gangguan bekalan elektrik selama 12 jam bagi setiap barisan pengeluaran akan mengakibatkan kerugian pengeluaran langsung melebihi satu juta RMB—suatu hasil yang tidak dapat diterima oleh pemiliknya.
Ruang terhad di dalam kabinet; pemasangan peralatan ujian tegar dikekang Di dalam kabinet pengagihan kuasa, jarak antara bar bas adalah sempit dan pemutus litar dan blok terminal di sekelilingnya padat. Transformer arus pengapit yang tegar adalah besar dan memerlukan ruang operasi yang ketara, menjadikannya sukar untuk dipasang dengan betul dan merumitkan penggunaan ujian.
Permintaan tinggi untuk ujian segerak berbilang saluran; ketekalan isyarat adalah sukar untuk dipastikan.
Analisis tepat ketidakseimbangan fasa dan perbezaan fasa memerlukan pemerolehan segerak arus tiga fasa. Probe ujian jenis split tradisional sering mengalami variasi ketara dalam parameter penggulungan dan ralat penyepaduan yang tinggi, yang membawa kepada penyegerakan data yang lemah merentas fasa-faktor yang secara langsung menjejaskan ketepatan keputusan analisis kualiti kuasa.
Untuk memenuhi keperluan tapak perindustrian bagi "ujian langsung, keserasian luas, ketepatan tinggi dan lebar jalur lebar", projek ini menggunakan set tiga fasa gegelung Rogowski pengapit yang fleksibel dipasangkan dengan penyepadu luaran yang berdedikasi. Persediaan ini mengeluarkan isyarat standard kepada penganalisis kualiti kuasa mudah alih, membolehkan ujian berterusan selama 72 jam merentas semua keadaan operasi.
Reka Bentuk Penyelesaian Teras
Struktur Pengapit Fleksibel: Gegelung adalah lentur dan boleh dibengkokkan atau dibentuk untuk membalut terus di sekeliling palang bas segi empat tepat. Pemasangan boleh dilakukan pada litar hidup mengikut prosedur keselamatan standard, menghapuskan keperluan untuk membuka bar bas atau mematikan kuasa.
Penyepadu Jenis Split Ketepatan Tinggi: Modul penyepaduan luaran melaksanakan pengiraan penyepaduan yang tepat, menukar isyarat pembezaan gegelung kepada isyarat voltan standard yang serasi secara langsung dengan antara muka input penganalisis kualiti kuasa arus perdana.
Keupayaan Pengukuran Lebar Jalur Lebar: Julat kekerapan pengukuran yang berkesan meliputi 5 Hz hingga 1 kHz, membolehkan penangkapan tepat arus lonjakan sementara dan harmonik (pesanan ke-2 hingga ke-25), mematuhi sepenuhnya piawaian ujian kualiti kuasa.
Reka Bentuk Berkod Warna: Gegelung kuning, hijau dan merah sepadan dengan tiga fasa, meminimumkan ralat pendawaian di tapak dan meningkatkan kecekapan ujian dan ketepatan data fasa dengan ketara.
Penggunaan pantas dengan masa henti sifar; tiada kesan ke atas pengeluaran biasa. Gegelung fleksibel menampilkan reka bentuk kunci snap, membolehkannya diapit terus di sekeliling bar bas. Juruelektrik bertauliah melakukan pemasangan mengikut protokol kerja langsung voltan rendah, tidak memerlukan bekalan elektrik terputus atau pembongkaran komponen pengedaran. Menggunakan set tiga fasa tunggal mengambil masa hanya 15 minit, membolehkan barisan pengeluaran bengkel beroperasi secara normal sepanjang ujian dengan kehilangan sifar dalam output.
Kebolehsuaian fleksibel kepada konduktor berbentuk tidak teratur; pemasangan mudah dalam ruang terkurung. Badan gegelung fleksibel menepati kontur busbar tembaga segi empat tepat dengan sempurna, membolehkan pemasangan mudah walaupun dalam kabinet sempit dengan ketumpatan komponen tinggi dan ruang kerja terhad; ini secara asasnya menyelesaikan cabaran industri di mana pengubah arus tegar gagal untuk memuatkan konduktor yang tidak teratur atau persekitaran yang ketat.
Menampilkan lebar jalur yang luas dan ketepatan tinggi, peranti—apabila dipasangkan dengan penyepadu khusus—menawarkan kelinearan pengukuran yang sangat baik dan ciri tindak balas frekuensi rata. Ia menangkap arus impuls puncak tahap milisaat dengan tepat dan bentuk gelombang lengkap semasa operasi pengecapan dan mengukur kandungan harmonik dengan tepat. Dengan ralat pengukuran ≤0.5%, ia memenuhi sepenuhnya keperluan ketepatan untuk ujian kualiti kuasa profesional.
Konsistensi tiga fasa yang sangat baik memastikan data ujian segerak yang boleh dipercayai. Gegelung dihasilkan menggunakan proses penggulungan bersatu, dan parameter penyepadu dipadankan dengan ketat dan ditentukur. Ralat penyegerakan antara tiga fasa adalah kurang daripada 1ms, membolehkan pembinaan semula tepat bagi perbezaan fasa dan ketidakseimbangan semasa, dengan itu memastikan kesahan saintifik dan ketepatan keputusan analisis kualiti kuasa.
Mudah alih dan tahan lama untuk kegunaan berulang merentasi pelbagai senario. Keseluruhan sistem adalah ringan dan mudah dibawa, menampilkan mekanisme buka/tutup teguh yang direka untuk operasi yang kerap. Ia sesuai untuk digunakan oleh agensi ujian pihak ketiga merentasi pelbagai tapak industri dan spesifikasi litar. Kebolehgunaan semula yang tinggi menyebabkan jumlah kos pemilikan jauh lebih rendah daripada kaedah ujian tradisional.
Menentukan punca kerosakan: Melalui ujian berterusan 72 jam di bawah keadaan operasi penuh, sistem menangkap arus puncak 1860A dengan tepat (kira-kira 6.2 kali nilai undian) semasa pukulan pengecapan akhbar. Ia juga mengenal pasti bahawa paras harmonik ke-5 dan ke-7 masing-masing melebihi had sebanyak 12% dan 8%, sekali gus menjelaskan punca utama kepanasan bar bas, ablasi penyentuh dan gangguan dengan peralatan ketepatan.
Menyokong pelaksanaan penyelesaian mitigasi yang berkesan: Berdasarkan data ujian yang tepat, pelanggan memasang Penapis Kuasa Aktif (APF) dan peranti pampasan kuasa reaktif dinamik. Berikutan pengubahsuaian, purata kenaikan suhu bar bas menurun sebanyak 12°C, kadar kegagalan akibat ablasi penyentuh jatuh sebanyak 85%, dan isu ralat berkaitan gangguan dalam peralatan ujian ketepatan telah diselesaikan sepenuhnya.
Mengurangkan jumlah kos ujian dengan ketara: Berbanding dengan kaedah ujian tradisional yang memerlukan gangguan kuasa, pendekatan ujian langsung ini mengelakkan kira-kira 1.2 juta RMB dalam kehilangan kapasiti pengeluaran. Selain itu, kos buruh untuk ujian dikurangkan sebanyak 60%, dan kitaran ujian dipendekkan daripada... Tempoh ujian dikurangkan daripada tiga hari kepada setengah hari, menunjukkan kelebihan ketara dalam kecekapan dan keberkesanan kos.
Nilai kebolehgunaan semula peralatan telah direalisasikan sepenuhnya; sistem itu kemudiannya digunakan untuk beberapa pusingan pemeriksaan kualiti kuasa di bengkel kimpalan dan pemasangan akhir kemudahan itu. Ia berjaya menyelesaikan ujian di 12 lokasi dengan kadar operasi 100% dan ketepatan pengukuran yang stabil secara konsisten, menjadikan dirinya sebagai teras, alat standard untuk pemeriksaan O&M kemudahan.
Gegelung Rogowski teras pemisah fleksibel tiga fasa dengan penyepadu luaran ialah alat teras khusus untuk ujian kualiti kuasa industri, pengesanan sementara arus tinggi dan penyelesaian masalah kerosakan pengagihan kuasa. Ia berkesan menyelesaikan tiga titik kesakitan utama yang berkaitan dengan peralatan ujian tradisional: keperluan untuk gangguan bekalan elektrik, kebolehsuaian yang lemah dan pengukuran sementara yang tidak tepat. Ia memenuhi keperluan profesional agensi ujian pihak ketiga untuk peralatan mudah alih dan boleh guna semula sambil turut menyesuaikan senario yang pelbagai—bermula daripada ujian ad-hoc kepada pemantauan dalam talian—yang dihadapi oleh perusahaan industri. Akhirnya, ia menyediakan data yang tepat dan boleh dipercayai untuk menyokong diagnosis kerosakan, pengoptimuman kecekapan tenaga dan pengurusan kualiti kuasa dalam sistem pengagihan kuasa.
