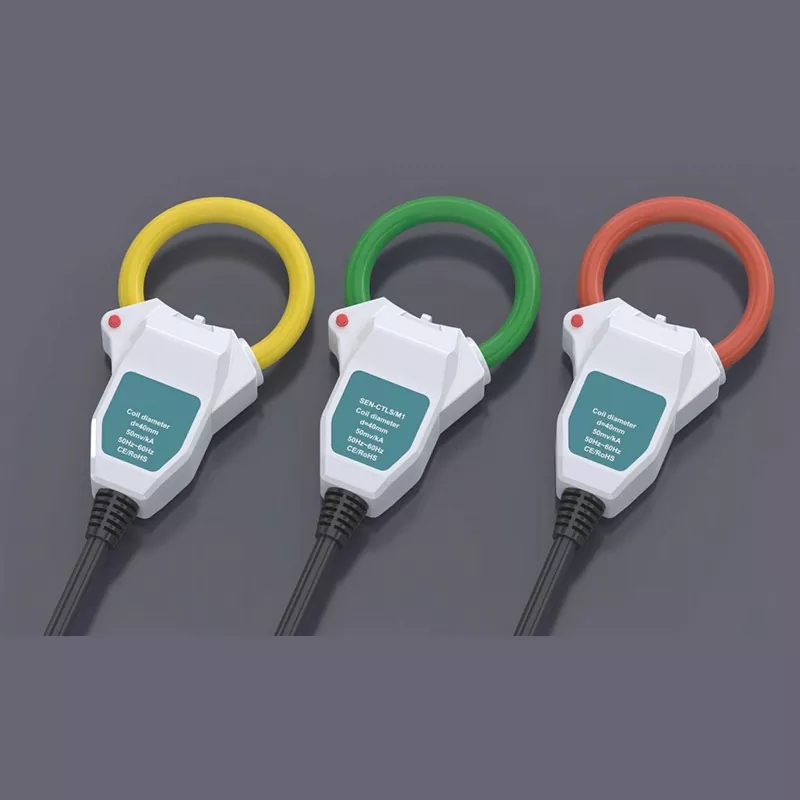

Menampilkan reka bentuk buka kunci snap, pengubah boleh dipasang dengan cepat pada litar voltan rendah langsung tanpa perlu memutuskan sambungan bar bas atau memotong kabel; ini mengurangkan masa pengubahsuaian dengan ketara dan mengelakkan kerugian yang berkaitan dengan masa henti pengeluaran atau gangguan bekalan elektrik.
Badan gegelung fleksibel sedikit, membolehkannya dimuatkan ke dalam ruang suis yang ketat, menampung konduktor yang tidak teratur dan menavigasi susun atur pendawaian padat—mengatasi had pemasangan yang dikaitkan dengan pengubah arus tegar tradisional.
Berdasarkan prinsip gegelung teras udara, ia menghapuskan isu ketepuan teras besi dan mengekalkan output berkadar tepat merentas keseluruhan julat ukuran, menjadikannya sesuai untuk pemantauan beban rutin dan pengesanan arus sementara.
Pengubah teras pemisah fleksibel CTLSX boleh digandingkan dengan penyepadu khusus untuk antara muka terus dengan meter tenaga, penganalisis kualiti kuasa, sistem PLC dan unit pemerolehan data.
Dilengkapi dengan sarung fleksibel bertebat dua lapisan yang menawarkan kekuatan dielektrik yang sangat baik, ia sesuai untuk sistem pengagihan voltan rendah sehingga 1000V; perumahan yang diperkukuh memastikan operasi jangka panjang yang stabil dalam persekitaran perindustrian.
Perumahan ditandakan dengan spesifikasi utama—seperti nombor model, diameter gegelung, kepekaan, julat frekuensi dan butiran pensijilan—memudahkan pengurusan pengenalan dan pemasangan di tapak.
Perumahan ABS Bertetulang: Sarung plastik kejuruteraan putih berkekuatan tinggi yang tahan hentaman dan tahan lama terhadap penuaan, memastikan operasi jangka panjang yang boleh dipercayai dalam persekitaran elektrik industri.
Proses Penggulungan Ketepatan Tinggi: Gegelung dalaman menampilkan dawai kuprum enamel ketulenan yang seragam, menawarkan hanyut suhu rendah dan konsistensi yang sangat baik untuk memastikan ketepatan pengukuran yang stabil dari semasa ke semasa.
Reka Bentuk Petunjuk Kekutuban: Titik merah di bahagian atas perumah membolehkan pengecaman kekutuban pantas semasa pemasangan, mengelakkan sambungan pendawaian yang salah. Struktur keluar kabel anti-bengkok: Titik sambungan kabel mempunyai reka bentuk tetulang anti-bengkok, menjadikannya tahan terhadap tarikan dan lenturan berulang di tapak dan mengelakkan kerosakan.
Label bertanda laser kekal: Spesifikasi dan parameter ditandakan dengan jelas pada bahagian hadapan perumahan; penandaannya tahan haus dan kalis pudar, memudahkan pemasangan di tapak dan pemeriksaan penyelenggaraan seterusnya.
Pengurusan tenaga bangunan: Pemeteran kecil, statistik penggunaan tenaga dan peruntukan kos untuk bangunan komersial dan taman perindustrian.
Pemantauan kualiti kuasa: Analisis harmonik untuk panel pengedaran, pemprofilan beban dan rakaman semasa sementara.
Pemantauan peralatan industri: Pemantauan semasa untuk motor, pam, pemampat dan peralatan pemacu frekuensi berubah-ubah (VFD) untuk membolehkan penyelenggaraan ramalan.
Pengubahsuaian sistem pengagihan kuasa: Menambah keupayaan pemantauan semasa pada perkakas suis lama tanpa memerlukan gangguan kuasa atau pendawaian semula.
Sistem tenaga baharu: Pengesanan semasa pada bahagian keluaran penyongsang PV dan pemantauan arus cas/nyahcas untuk sistem penyimpanan tenaga.
Pentauliahan dan ujian di tapak: Ujian penerimaan elektrik untuk projek pengagihan kuasa, penyelesaian masalah dan pentauliahan peralatan.
Pengesahan keselamatan: Pemasangan yang melibatkan konduktor hidup mesti dilakukan oleh juruelektrik bertauliah dengan mematuhi peraturan keselamatan elektrik tempatan; untuk senario voltan tinggi, prosedur untuk pemotongan kuasa, pengesahan voltan dan pembumian mesti diikuti.
Membuka gegelung: Tekan selak pada perumah untuk memisahkan kedua-dua hujung gegelung fleksibel.
Membungkus konduktor: Balutkan gegelung sepenuhnya di sekeliling konduktor tunggal yang diukur, memastikan badan gegelung tidak berpintal atau bertindih.
Menutup perumah: Jajarkan permukaan mengawan hujung gegelung dan tekan perumah ditutup rapat sehingga "klik" kedengaran, mengesahkan permukaan dikawinkan sepenuhnya.
Sambungan pendawaian: Sambungkan kabel keluaran kepada penyepadu yang sepadan atau alat pengukur mengikut tanda kekutuban.
Pengesahan operasi: Hidupkan peralatan ujian dan sahkan bahawa bacaan semasa adalah stabil dan sepadan dengan beban sebenar.
Sebelum pemasangan, pastikan permukaan mengawan pengubah teras pemisah Fleksibel CTLSX bersih; bendasing atau sentuhan yang lemah akan menjejaskan ketepatan pengukuran secara langsung.
Jangan bengkokkan atau hancurkan gegelung secara paksa, dan elakkan menindiknya dengan objek tajam untuk mengelakkan kerosakan pada belitan dalaman dan lapisan penebat.
Terminal keluaran membawa isyarat voltan rendah; jangan litar pintas terminal output semasa operasi. Model standard ini bertujuan untuk kegunaan dalaman sahaja; pemasangan luar memerlukan penempatan dalam kepungan pengedaran kalis air.
S: Perlukah pengubah teras pemisah CTLSX Fleksibel digunakan dengan penyepadu?
A: Ya. CNJ-CTLSX mengeluarkan isyarat voltan pembezaan tahap milivolt yang berkadar dengan kadar perubahan arus; ia memerlukan penyepadu yang sepadan untuk menukar ini menjadi isyarat standard yang serasi dengan meter, instrumen dan PLC konvensional. Kami menawarkan penyelesaian lengkap yang terdiri daripada kedua-dua gegelung dan penyepadu.
S: Bolehkah produk ini digunakan untuk pemeteran gred hasil (penyelesaian perdagangan)?
J: Model standard (ketepatan Kelas 0.5) sesuai untuk pengurusan tenaga dalaman, sub-meter dan peruntukan kos. Untuk senario yang memerlukan ketepatan yang lebih tinggi untuk pemeteran gred hasil, sila hubungi kami untuk menyesuaikan versi ketepatan tinggi.
S: Bolehkah panjang kabel dan sensitiviti disesuaikan?
A: Ya. Pesanan pukal menyokong penyesuaian panjang kabel, kepekaan output, diameter gegelung dan banyak lagi; sila hubungi pasukan jualan kami mengenai keperluan khusus.
S: Apakah polisi jaminan?
J: Waranti kualiti satu tahun terpakai dari tarikh penghantaran. Di bawah keadaan operasi biasa, kami menyediakan perkhidmatan penggantian atau pembaikan percuma untuk isu kualiti yang berkaitan dengan bahan atau mutu kerja, serta sokongan teknikal seumur hidup.
Nama Projek: Pusat Data Chengdu Tier III+ Bilik Pelayan Cawangan Kabinet Litar Pemeteran Tenaga Retrofit
Lokasi: Taman Perindustrian Ekonomi Digital Tianfu, Kawasan Baru Tianfu, Chengdu, Wilayah Sichuan
Tarikh Siap Retrofit: Jun 2025
Produk Digunakan: CNJ-CTLSX Flexible Split-Core Rogowski Coil (50mV/kA, Kelas 0.5)
Kemudahan IDC ini berfungsi sebagai nod perkhidmatan awan teras untuk wilayah Barat Daya. Dibina mengikut piawaian Tahap III+, ia menempatkan 480 kabinet pelayan standard dan memerlukan ketersediaan kuasa sebanyak 99.982%. Untuk memenuhi keperluan penilaian kecekapan tenaga pengkomputeran dan membolehkan pengebilan tepat berdasarkan penggunaan kuasa penyewa sebenar, kemudahan itu merancang untuk memasang peranti pemerolehan semasa pada litar cawangan kabinet dalam semua kabinet hujung baris, dengan itu mencapai sub-meteran penggunaan tenaga peringkat kabinet.
Memandangkan pusat data menjadi tuan rumah operasi teras untuk banyak pelanggan kerajaan dan perusahaan, gangguan bekalan elektrik yang tidak dirancang adalah dilarang sama sekali; akibatnya, penyelesaian pengubahsuaian yang memerlukan pemotongan kabel dan penutupan kuasa—biasa bagi pengubah arus teras pepejal atau teras pemisah piawai—tidak dapat dilaksanakan sepenuhnya. Tambahan pula, ketumpatan tinggi susun atur kabel dalam kabinet pengagihan kuasa meninggalkan ruang yang tidak mencukupi untuk memasang pengubah arus tegar. Selepas menilai berbilang pilihan, projek itu memilih gegelung Rogowski teras pemisah fleksibel CNJ-CTLSX sebagai komponen teras untuk penderiaan semasa, membolehkan pengubahsuaian semua litar cawangan dengan masa henti sifar.
1. Klasifikasi Pusat Data yang Tegas; Perbaikan Semula Power-Down Tidak Boleh Dilaksanakan: Kemudahan IDC Tahap III+ beroperasi di bawah Perjanjian Tahap Perkhidmatan (SLA) yang ketat. Gangguan yang tidak dirancang dikenakan penalti yang besar—melebihi 100,000 RMB sejam—yang perlu dibayar kepada pelanggan. Transformer arus tradisional memerlukan pemotongan kabel dan mematikan kuasa semasa pemasangan, menjadikan penyelesaian sedemikian tidak mematuhi dan segera ditolak.
2. Pemeteran Terhad kepada Kabinet Utama; Ketidakupayaan untuk Mencapai Pengebilan Tahap Rak yang Tepat: Sistem pengagihan kuasa asal hanya mengukur barisan masuk utama kabinet pengedaran. Kos elektrik penyewa diperuntukkan berdasarkan jejak rak, menyebabkan pelanggan berketumpatan kuasa tinggi secara konsisten menanggung kos yang tidak seimbang dan membawa kepada pertikaian pengebilan yang kerap. Selain itu, kekurangan data kecekapan tenaga yang tepat untuk rak individu menghalang usaha pengoptimuman PUE.
3. Kabel Dalaman Berketumpatan Tinggi; Kekangan Pemasangan untuk Pengubah Tegar: Kabel cawangan dalam kabinet agihan dijarakkan kurang daripada 2 cm antara satu sama lain. Transformer teras belah tegar tradisional adalah besar dan memerlukan kelegaan yang ketara untuk membuka dan menutup, menjadikan pemasangan mustahil memandangkan susun atur kabel sedia ada. Penyusunan semula kabel akan meningkatkan beban kerja secara drastik dan risiko terputus bekalan elektrik.
4. Keperluan Keserasian Elektromagnet (EMC) yang Tegas: Transformer teras besi standard mempamerkan kebocoran magnet yang tinggi, yang boleh mengganggu operasi stabil pelayan, peranti storan dan suis rangkaian, yang berpotensi menyebabkan ralat data atau but semula sistem. Peralatan retrofit perlu mematuhi piawaian EMC yang ketat yang diperlukan untuk kemudahan IDC.
Untuk menangani keperluan teras kemudahan IDC—khususnya "masa henti sifar, ruang padat, ketepatan tinggi dan piawaian EMC yang ketat"—projek ini menggunakan gegelung Rogowski teras pemisah fleksibel CNJ-CTLSX yang dipasangkan dengan penyepadu rel DIN khusus. Ini menukar isyarat untuk penyepaduan ke dalam sistem pemantauan alam sekitar kemudahan, membolehkan pemerolehan data masa nyata penggunaan semasa dan tenaga merentas semua litar cawangan.
Prinsip Reka Bentuk Teras
Pemasangan teras pisah, tanpa putus: Menampilkan reka bentuk pemisah snap-on, gegelung klip terus ke kabel. Juruelektrik bertauliah melaksanakan pemasangan mengikut protokol kerja langsung voltan rendah; tiada gangguan kuasa atau pemotongan terminal diperlukan pada mana-mana peringkat.
Gegelung fleksibel untuk ruang sempit: Dibina daripada bahan penebat fleksibel, gegelung boleh dibengkokkan sedikit atau dibentuk semula, membolehkan pemasangan mudah di sekeliling kabel walaupun dalam kabinet padat dengan jarak minimum.
Penyepaduan isyarat lancar: Penyepadu khusus menukar isyarat pembezaan kepada isyarat elektrik standard untuk sambungan terus ke platform pemantauan sedia ada. Ini menghapuskan keperluan untuk menggantikan sistem hos, memastikan kos pengubahsuaian terurus.
Reka bentuk perisai EMR rendah: Lapisan perisai luaran meminimumkan kebocoran fluks magnet—jauh di bawah pengubah teras besi tradisional—memastikan pematuhan piawaian keserasian elektromagnet (EMC) IDC dan mencegah gangguan terhadap pengendalian peralatan IT yang stabil.
Bahan kalis api, tahan suhu tinggi: Perumah diperbuat daripada plastik kejuruteraan kalis api berkadar V0, direka bentuk untuk menahan kenaikan suhu yang mampan seperti persekitaran bilik pelayan tertutup dan mematuhi peraturan keselamatan kebakaran.
Proses pemasangan sifar masa henti; impak sifar ke atas operasi perniagaan dan pembayaran liabiliti sifar: Kesemua 144 unit telah dipasang dan ditauliahkan sementara sistem masih hidup. Sepanjang pemasangan, sistem bekalan kuasa tidak mencetuskan penggera dan tidak mengalami gangguan; semua perkhidmatan pelanggan terus beroperasi seperti biasa, memenuhi sepenuhnya keperluan SLA dan mengelakkan unjuran risiko liabiliti melebihi RMB 800,000 yang dikaitkan dengan potensi masa henti. Sangat mudah disesuaikan dengan ruang yang sempit; kecekapan pemasangan meningkat sebanyak 120% Gegelung fleksibel adalah padat dan lentur, membolehkan pemasangan mudah walaupun dalam kabinet sesak dengan jarak kabel kurang daripada 2 cm. Purata masa pemasangan seunit hanyalah 3 minit—peningkatan kecekapan 120% berbanding pengubah arus tegar tradisional—membolehkan pemasangan dan pentauliahan kesemua 144 unit merentas projek dalam masa dua hari sahaja.
Ketepatan pemeteran yang mematuhi menyokong pengebilan komersial Peranti ini menampilkan ketepatan pengukuran Kelas 0.5 dan kelinearan yang sangat baik merentas julat pengukuran penuh. Data litar cawangan terkumpul menunjukkan sisihan ≤1.8% berbanding meter utama dalam kabinet hujung baris. Disahkan oleh agensi metrologi pihak ketiga, data tersebut berfungsi secara langsung sebagai asas untuk pengebilan elektrik penyewa, dengan berkesan menyelesaikan pertikaian pengebilan yang telah lama wujud.
Keserasian elektromagnet memastikan tiada gangguan dengan peralatan IT Selepas pemasangan, pelayan dan suis dalam kabinet terjejas telah dipantau selama 72 jam operasi berterusan; tiada gangguan elektromagnet—seperti ralat data, but semula atau penggera—berlaku. Tahap sinaran elektromagnet mematuhi sepenuhnya piawaian operasi IDC.
Reka bentuk tanpa teras menghapuskan keperluan penyelenggaraan dan mengurangkan kos O&M jangka panjang Dengan menggunakan reka bentuk teras udara, gegelung Rogowski bebas daripada ketepuan teras besi, haus mekanikal dan kehilangan histerisis. Mereka tidak memerlukan penentukuran berkala selepas penggunaan—hanya pemeriksaan visual semasa semakan tahunan—mengurangkan beban kerja dan kos operasi dan penyelenggaraan pusat data dengan ketara.
Pengebilan ketepatan peringkat kabinet dicapai; kepuasan penyewa meningkat dengan ketara Penggunaan kuasa masa nyata dan bulanan untuk setiap kabinet boleh dijejaki dengan tepat, membolehkan pengebilan "bayar untuk apa yang anda gunakan" telus. Aduan daripada penyewa yang menggunakan kuasa tinggi menurun kepada sifar, dan keseluruhan kadar pembaharuan penyewa meningkat sebanyak 15%.
Menyokong pengoptimuman PUE berbutir; penjimatan elektrik tahunan melebihi 300,000 kWj Data berbutir mengenai penggunaan tenaga litar cawangan mengenal pasti tiga kelompok kabinet yang menggunakan tenaga tinggi. Pengoptimuman yang disasarkan telah dilaksanakan untuk strategi aliran udara penyaman udara dan penjadualan beban pelayan. PUE keseluruhan kemudahan itu turun daripada 1.42 kepada 1.38, menyebabkan penjimatan kos elektrik tahunan melebihi 300,000 RMB, dengan pelaburan pengubahsuaian pulih dalam tempoh 10 bulan. Amaran Awal untuk Kerosakan Litar Cawangan & Kebolehpercayaan Kuasa yang Dipertingkatkan: Sistem memantau arus litar cawangan dalam masa nyata dan berjaya mengenal pasti potensi isu—khususnya turun naik semasa yang disebabkan oleh sentuhan terminal yang lemah—dalam dua litar cawangan. Kakitangan penyenggaraan membetulkan isu ini pada waktu luar puncak, dengan itu mengelakkan dua insiden masa henti yang berpotensi.
Operasi Stabil Jangka Panjang dengan 100% Integriti Peralatan: Sehingga Julai 2026, 144 unit telah beroperasi secara stabil selama 13 bulan berturut-turut tanpa satu kejadian hanyut ketepatan, gangguan isyarat atau kemerosotan selongsong. Kadar integriti peralatan berada pada 100%, dengan prestasi operasi melebihi jangkaan projek.
Gegelung Rogowski teras pemisah fleksibel CNJ-CTLSX sangat sesuai untuk naik taraf pengagihan kuasa di pusat data IDC, yang menuntut masa henti sifar, kekompakan tinggi, ketepatan tinggi dan pematuhan EMC yang ketat. Ia secara asasnya menyelesaikan cabaran pematuhan dan pemasangan yang berkaitan dengan pengubahsuaian transformer semasa tradisional. Mampu mewujudkan sistem pemantauan tenaga peringkat cawangan berbutir dengan cepat dengan kos pemasangan yang minimum dan gangguan operasi, ia mewakili penyelesaian penderiaan semasa yang sangat kos efektif untuk peningkatan kecekapan tenaga pusat data dan pengubahsuaian pengagihan kuasa pintar.
