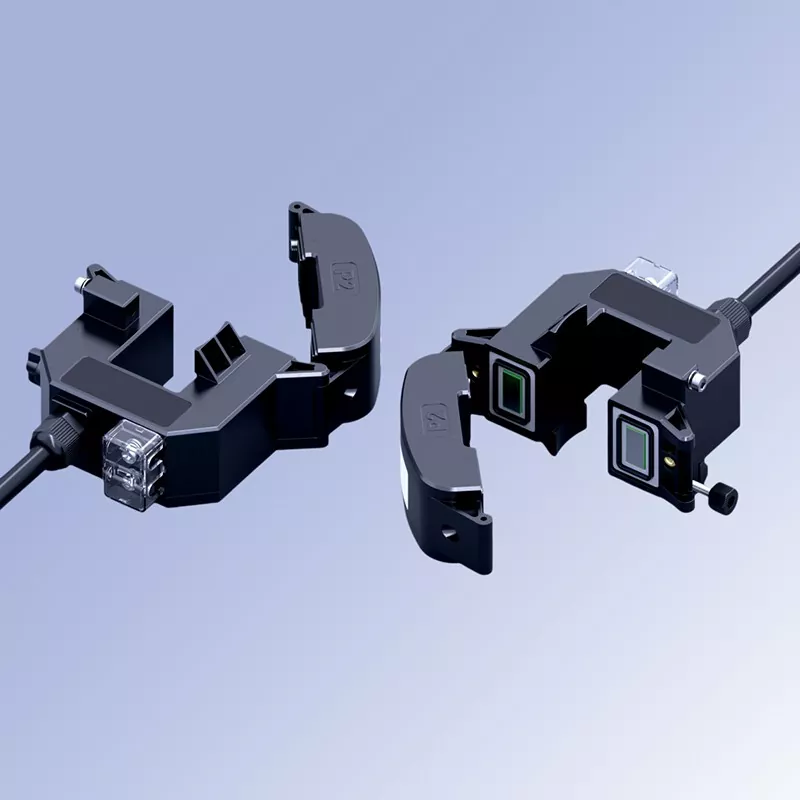

Menangani titik kesakitan yang dikaitkan dengan pengubah teras tertutup tradisional—yang memerlukan gangguan bekalan elektrik, pembongkaran bar bas, kos pemasangan yang tinggi dan gangguan pengeluaran—model kalis air luar ini menampilkan reka bentuk teras pisah, buka tutup. Ia boleh diapit terus pada kabel atau bar bas tanpa memotong kuasa atau mengubah pendawaian, memendekkan masa pemasangan dengan ketara dan meminimumkan kerugian yang disebabkan oleh masa henti.
1. Struktur Buka-Tutup Snap-on
CTHW6 Pengubah arus kalis air luar menghilangkan keperluan untuk memotong kuasa atau memutuskan wayar semasa pemasangan. Dengan hanya melonggarkan skru pengunci sisi, perumah terbuka untuk diapit terus pada kabel sasaran atau bar bas; menutup dan menguncinya melengkapkan pemasangan. Keseluruhan proses tidak memerlukan gangguan kuasa, mengambil masa kurang daripada satu minit setiap unit, dan meningkatkan kecekapan pemasangan sebanyak lebih 80%, menjadikannya sesuai untuk memasang semula sistem pengedaran sedia ada sambil mengelakkan kehilangan pengeluaran.
2. Teras Kepersisan Tinggi
Ia mempunyai teras keluli silikon berorientasikan bijian berkualiti tinggi yang menawarkan kebolehtelapan magnet yang tinggi, kehilangan magnet yang rendah dan julat linear yang luas. Ia menyampaikan isyarat keluaran yang stabil dalam julat semasa yang dinilai, memenuhi piawaian ketepatan pemeteran Kelas 0.5/0.5S. Ia memastikan pemerolehan data semasa yang tepat dan boleh dipercayai dan rintangan gangguan elektromagnet yang kuat, menjadikannya serasi dengan pelbagai meter kuasa, terminal pemantauan pintar dan peranti perlindungan.
3. Kalis Api, Enkapsulasi Bertebat
Perumahan diacuan suntikan daripada plastik kejuruteraan berkekuatan tinggi, kalis api, menawarkan rintangan suhu, rintangan hentaman dan sifat penebat yang sangat baik. Secara dalaman, ia menggunakan enkapsulasi resin epoksi dituang vakum untuk memberikan kelembapan, habuk dan rintangan kakisan. Ini membolehkan prestasi jangka panjang yang stabil dan hayat perkhidmatan yang dilanjutkan dalam persekitaran yang mencabar, seperti loji industri, kotak pengedaran luar dan bilik pengedaran bawah tanah.
4. Butiran Reka Bentuk Mesra Pengguna
Penutup terminal lutsinar: Status pendawaian jelas kelihatan, memudahkan pemeriksaan dan penerimaan yang lebih mudah.
Penandaan kekutuban yang jelas: P1/P2 dan kekutuban terminal sekunder dilabel dengan jelas untuk mengelakkan ralat pendawaian.
Penyambung pengunci kalis air: Dilengkapi dengan kelenjar kabel kalis air pada titik keluaran untuk meningkatkan penarafan perlindungan keseluruhan.
Mekanisme penguncian logam: Pengunci skru selamat dan kesesuaian perumahan yang ketat (penutupan jurang sifar) memastikan ketepatan pengukuran.
1. Longgarkan skru pengunci pada sisi unit dan buka bahagian atas dan bawah perumahan di sepanjang engsel.
2. Letakkan kabel atau bar bas yang hendak diukur di tengah bukaan pengubah, pastikan konduktor berpusat.
3. Jajarkan permukaan mengawan, tutup bahagian perumah dan ketatkan skru pengunci sehingga muatnya selesa dan bebas celah.
4. Buka penutup terminal lutsinar, sambungkan pendawaian sisi sekunder dengan betul mengikut tanda kekutuban, dan tutup penutup untuk menyelesaikan pemasangan.
Jangan biarkan litar sekunder terbuka semasa operasi; berbuat demikian boleh menjana voltan tinggi, membahayakan kakitangan dan keselamatan peralatan.
Sebelum pemasangan, sahkan bahawa nisbah semasa sepadan dengan keperluan sistem dan bahawa spesifikasi konduktor adalah serasi dengan saiz apertur.
Untuk persekitaran luar atau lembap, gunakan rawatan kalis air/pengedap tambahan pada terminal pendawaian.
Memperbaiki semula pengagihan kuasa sedia ada: Peningkatan pintar untuk kabinet dan kotak pengedaran yang sudah tua; menambah peranti pemantauan tenaga tanpa memerlukan penutupan loji sepenuhnya.
Pengurusan tenaga industri: Pemantauan semasa dan analisis penggunaan tenaga untuk talian pengeluaran kilang dan litar peralatan kuasa.
Pemantauan pengagihan kuasa pintar: Berfungsi dengan meter kuasa pelbagai fungsi dan sistem pemantauan pengedaran untuk membolehkan pemerolehan data semasa masa nyata dan pemantauan jauh.
Pengagihan kuasa bangunan: Operasi, penyelenggaraan dan amaran kerosakan untuk pengagihan kuasa di kompleks komersial, bangunan pejabat, hospital dan pusat data.
Pengagihan kuasa tenaga baharu: Pemantauan dan perlindungan semasa untuk litar dalam kabinet pengikat grid PV, sistem storan tenaga dan buasir pengecasan EV.
Semua pengubah arus kalis air luar CTHW6 dikilangkan mengikut ketat dengan piawaian kebangsaan yang berkaitan. Setiap unit menjalani beberapa ujian kilang—termasuk penentukuran ketepatan, ujian voltan tahan frekuensi kuasa dan semakan prestasi penebat—untuk memastikan prestasi yang stabil dan boleh dipercayai. Menyokong penyesuaian spesifikasi bukan standard untuk memenuhi pelbagai dimensi pemasangan dan keperluan parameter.
Pasukan teknikal profesional menyediakan panduan pemilihan model dan sokongan teknikal selepas jualan.
Produk datang dengan jaminan satu tahun.
Nama Projek: Retrofit Sistem Pemantauan Kebakaran Elektrik untuk Perkakasan Ketepatan & Kilang Pengacuan Suntikan di Bandar Chang'an, Bandar Dongguan
Lokasi: Taman Perindustrian Perkakasan dan Acuan, Bandar Chang'an, Bandar Dongguan, Wilayah Guangdong
Tarikh Retrofit: Mac 2025
Produk Digunakan: Rangkaian penuh pengubah arus sisa teras pemisah (boleh dibuka).
Kilang itu dibina pada tahun 2011 dengan jumlah keluasan lantai kira-kira 28,000 m². Ia menempatkan tiga bengkel pengeluaran utama—pengacuan suntikan, pengecapan dan pemprosesan acuan—dan mengendalikan 86 litar pengedaran voltan rendah. Beban termasuk mesin pengacuan suntikan, mesin pengecap CNC, unit penyejuk, kren atas dan soket lampu/kuasa. Disebabkan oleh piawaian yang lebih rendah pada masa pembinaan awal, hanya kabinet kuasa masuk utama yang dilengkapi dengan pemutus litar arus sisa (RCCB); litar cawangan tidak mempunyai sebarang keupayaan pemantauan arus baki.
Pada separuh kedua 2024, Biro Pengurusan Kecemasan tempatan melancarkan kempen khas untuk meningkatkan keselamatan elektrik dalam perusahaan perindustrian dan perdagangan, mewajibkan pemasangan sistem pemantauan kebakaran elektrik dalam jangka masa yang ditetapkan. Selain itu, kemudahan itu mengalami perjalanan arus sisa yang kerap dan tidak dapat dijelaskan bagi pemutus utama semasa musim hujan; menyelesaikan masalah satu kerosakan memerlukan menghentikan pengeluaran merentasi keseluruhan baris selama lebih tiga jam, memberi kesan teruk kepada pemenuhan pesanan. Tambahan pula, penebat pendawaian mengalami penuaan dengan cepat disebabkan oleh suhu tinggi, persekitaran berminyak di bengkel pengacuan suntikan, yang membawa kepada bahaya keselamatan di mana pengendali merasakan renjatan elektrik apabila menyentuh selongsong peralatan. Akibatnya, pengubahsuaian sistem menjadi sangat diperlukan.
Kaedah pengubahsuaian tradisional memerlukan penutupan pengeluaran, mengakibatkan kerugian ekonomi yang besar. Menggunakan pengubah arus sisa teras pepejal (laluan) konvensional akan memerlukan pembongkaran bar bas dan kabel pemotongan. Masa henti satu hari untuk satu barisan pengeluaran akan mengalami kerugian langsung melebihi 120,000 RMB, dan pengubahsuaian seluruh loji dianggarkan memerlukan masa henti selama tiga hari—pilihan yang tidak boleh diterima oleh kilang. Kekurangan pemantauan kebocoran berperingkat mengakibatkan kecekapan penyelesaian masalah yang sangat rendah. Hanya pemutus utama mempunyai fungsi kebocoran-trip; kebocoran litar cawangan tidak dapat ditentukan. Juruelektrik mesti menguji litar satu demi satu selepas setiap perjalanan, menghasilkan purata masa penyelesaian masalah selama 3.5 jam dan kehilangan kapasiti pengeluaran bulanan kira-kira 8% disebabkan oleh gangguan yang berkaitan dengan kebocoran.
Persekitaran industri yang keras memburukkan lagi risiko kebocoran. Bengkel pengacuan suntikan menampilkan suhu tinggi dan pencemaran minyak berat, mempercepatkan penuaan penebat kabel; bengkel pengecapan mengalami getaran yang kuat, menyebabkan terminal longgar dan mewujudkan risiko tinggi kebocoran tersembunyi—keadaan yang melebihi had ketahanan peranti tradisional.
Keperluan pematuhan mandatori: Kegagalan memenuhi piawaian GB 14287.2-2014 ("Pengesan Pemantauan Kebakaran Elektrik Baki Arus") mengklasifikasikan kemudahan itu sebagai memerlukan pembetulan di bawah mandat keselamatan industri, dengan penalti termasuk penggantungan pengeluaran kerana ketidakpatuhan pada tarikh akhir.
Untuk memenuhi keperluan teras "retrofit tanpa pemberhentian pengeluaran," projek itu secara eksklusif menggunakan pengubah arus sisa teras berpecah. Model dipilih berdasarkan jenis konduktor litar dan dimensi keratan rentas, membenarkan pemasangan tanpa memutuskan wayar atau kuasa pemotongan.
Pemasangan tanpa gangguan kuasa; kehilangan pengeluaran sifar. Reka bentuk teras belah mempunyai mekanisme snap-fit dengan skru pengunci, menghapuskan keperluan untuk membuka bar bas atau memotong kabel; juruelektrik bertauliah melakukan pemasangan pada litar hidup mengikut piawaian keselamatan. Semua barisan pengeluaran beroperasi secara normal sepanjang pengubahsuaian, menyebabkan tiada kelewatan pesanan atau kehilangan kapasiti—menjimatkan kilang anggaran 300,000+ RMB dalam potensi kos masa henti.
Ketepatan sambungan tinggi dan prestasi pengukuran yang stabil dan boleh dipercayai. Permukaan mengawan teras magnet menjalani pengisaran ketepatan, memastikan keengganan magnet yang rendah dan konsistensi tinggi semasa penutupan, dengan ralat pengukuran arus baki ≤1%. Sistem mengesan isyarat kebocoran dengan tepat serendah 50mA; data selepas pentauliahan menunjukkan kadar penggera palsu kurang daripada 2%, memenuhi sepenuhnya keperluan ketepatan untuk sistem amaran awal kebakaran elektrik. Sangat boleh disesuaikan untuk kedua-dua busbar tembaga dan kabel kuasa; model lubang segi empat sesuai dengan bar bas segi empat tepat, manakala model lubang bulat sesuai dengan kabel kuasa bulat, meliputi rangkaian penuh litar dari talian cawangan ke penyuap utama. Pemilihan dan pembekalan model bersatu untuk keseluruhan projek menghapuskan keperluan untuk penciptaan acuan tersuai, menghasilkan masa pendahuluan yang singkat dan pemasangan piawai.
Minyak dan tahan suhu tinggi, sesuai untuk keadaan perindustrian yang teruk; perumahan diperbuat daripada plastik kejuruteraan kalis api, diperkukuh dengan sifat pengedap yang sangat baik, menyekat minyak bengkel, kelembapan dan habuk dengan berkesan. Dengan julat suhu operasi dari -25°C hingga +85°C, ia menahan persekitaran suhu tinggi di sekeliling mesin pengacuan suntikan, memastikan operasi jangka panjang tanpa penuaan penebat atau hanyut ketepatan.
60% peningkatan kecekapan pemasangan, memendekkan garis masa projek dengan ketara; pemasangan dan pendawaian untuk satu transformer mengambil masa purata hanya 10 minit. Pemasangan dan pentauliahan kesemua 86 unit di seluruh loji telah disiapkan dalam masa 5 hari sahaja—jauh di bawah garis masa anggaran 15 hari untuk pengubahsuaian transformer lubang telus tradisional—memenuhi keperluan pembetulan lebih awal daripada jadual.
Berjaya lulus pemeriksaan keselamatan khas; pada April 2025, sistem itu lulus pemeriksaan keselamatan elektrik yang dijalankan oleh Biro Pengurusan Kecemasan Dongguan. Pemantauan arus sisa, logik penggera dan fungsi perlindungan berperingkat semuanya mematuhi standard kebangsaan GB 14287.2, menyelesaikan sepenuhnya isu pematuhan.
90% peningkatan dalam kecekapan penyelesaian masalah; sistem mengenal pasti dengan tepat ID litar tempat kebocoran berlaku dan mengeluarkan penggera masa nyata. Masa penyelesaian masalah menurun daripada purata 3.5 jam kepada di bawah 20 minit, secara drastik mengurangkan kesan pemeriksaan pemadaman kuasa pada pengeluaran.
Amaran bahaya proaktif menghapuskan risiko kemalangan; setakat Oktober 2025, sistem telah mengeluarkan 11 amaran mengenai anomali arus baki (7 disebabkan oleh penuaan penebat motor dan 4 disebabkan oleh pengoksidaan/kelembapan terminal). Pembetulan telah disiapkan sebelum sebarang tersandung berlaku, mengelakkan gangguan bekalan elektrik yang tidak dirancang, kehabisan peralatan atau kejadian kejutan elektrik.
Operasi peralatan sifar kerosakan; walaupun persekitaran bengkel yang keras dicirikan oleh suhu tinggi, minyak dan getaran, semua transformer teras berpecah beroperasi secara stabil tanpa retak, kakisan atau hanyut ketepatan, mengekalkan kadar integriti peralatan 100%.
Transformer arus sisa teras pisah ialah komponen teras pilihan untuk memperbaharui sistem pengagihan kuasa penuaan untuk mengelakkan kebakaran elektrik. Mereka secara berkesan menyelesaikan titik kesakitan utama yang dikaitkan dengan pengubah jenis tetap tradisional—iaitu, keperluan untuk gangguan bekalan elektrik dan pemotongan wayar, tempoh pemasangan yang panjang dan gangguan pada pengeluaran dan operasi perniagaan.
Ia amat sesuai untuk persekitaran yang kesinambungan bekalan kuasa adalah kritikal, seperti loji industri, kompleks komersial, pusat data dan hospital. Transformer ini membolehkan peningkatan patuh kepada sistem pemantauan arus sisa dengan masa henti pengeluaran sifar dan pengubahsuaian struktur yang minimum, mengimbangi pematuhan keselamatan, kestabilan operasi dan keberkesanan kos. Ia mewakili penyelesaian yang sangat menjimatkan kos untuk menaik taraf keselamatan elektrik sistem pengagihan kuasa sedia ada.
