Kotak Cawangan Kabel DFW-12

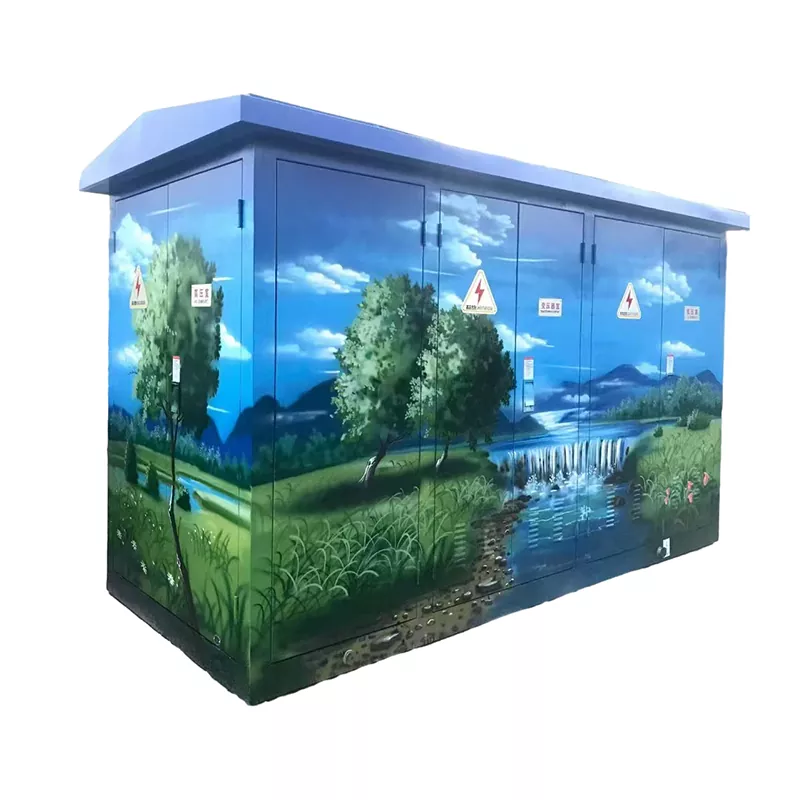

Kotak Cawangan Kabel DFW-12 Elektrikal Junray ialah penyelesaian padat, kos efektif untuk membelah satu kabel 10kV kepada berbilang cawangan tanpa memerlukan Unit Utama Cincin (RMU). Direka untuk pemasangan luar terus, ia mempunyai penutup tertutup sepenuhnya, pilihan perlindungan IP33/IP54/IP67, pembinaan keluli tahan karat 304, dan salutan serbuk anti-penuaan yang tahan pendedahan matahari dan hujan. Menyokong 2 hingga 6 cawangan, ia membolehkan pemasangan plug-and-play pantas tanpa alat khusus—mengurangkan kedua-dua kos peralatan dan perbelanjaan kejuruteraan awam. Sesuai untuk rangkaian kabel bandar, pengedaran luar bandar, kabel fotovoltaik, tapak pembinaan dan taman perindustrian.

Ciri-ciri Produk

Cawangan Kabel: Direka bentuk untuk memisahkan kabel 10kV tunggal kepada berbilang cawangan, penyelesaian ini membolehkan penorehan kabel tanpa perlu membina Unit Utama Gelang (RMU) yang berasingan, menjadikannya sangat sesuai untuk rangkaian pengagihan kuasa berasaskan kabel.

Jejak Padat: Menampilkan saiz yang sangat padat dan keperluan spatial yang minimum, DFW-12 Cable Branch Box sangat sesuai untuk pemasangan di tepi jalan kecil atau lokasi luar. Dengan mengelakkan keperluan untuk tapak pemasangan yang besar, ia mengurangkan kos pengambilan tanah dengan ketara.

Kos-Efektif: Menawarkan titik kos yang lebih rendah daripada Unit Utama Cincin tradisional, penyelesaian ini sangat menjimatkan untuk aplikasi percabangan kabel. Daripada menanggung perbelanjaan yang tinggi untuk membeli RMU, kotak cawangan sudah memadai—dengan itu mencapai penjimatan kos yang besar.

Pemasangan yang Mudah: Memudahkan penggunaan pantas, proses pemasangan adalah sangat mudah; hanya menyambungkan kabel menjadikan unit sedia untuk digunakan segera. Persediaan diperkemas ini memerlukan masa dan usaha yang minimum, menjadikannya pilihan ideal untuk projek pantas.

Spesifikasi Teknikal

Butiran Ketukangan Ketepatan

1. Penyambung Kabel: Penyambung kabel khusus memudahkan sambungan dan cawangan yang boleh dipercayai.

2. Perlindungan Luaran: Perlindungan bertaraf IP54 memastikan rintangan air dan habuk, menjadikan Kotak Cawangan Kabel DFW-12 sesuai untuk persekitaran luar.

3. Salutan Anti-Penuaan: Mempunyai salutan serbuk luaran khusus yang tahan penuaan dan tahan terdedah kepada cahaya matahari dan hujan tanpa degradasi.

4. Penutup Tertutup: Struktur tertutup sepenuhnya memberikan perlindungan menyeluruh terhadap air dan habuk, melindungi sambungan dalaman.

5. Reka Bentuk Patuh Piawaian: Direka untuk memenuhi piawaian keselamatan sambil memastikan penyelenggaraan dan pemeriksaan yang mudah.

Senario Berkenaan

Kotak Cawangan Kabel DFW-12 yang dikeluarkan oleh Junray Electrical sesuai untuk:

Rangkaian Kabel Bandar: Grid kabel bandar dan percabangan kabel

Rangkaian Kabel Luar Bandar: Grid kabel luar bandar dan percabangan kabel

Pengkabelan Fotovoltaik: Bercabang untuk sistem kabel PV

Pengkabelan Tapak Pembinaan: Percabangan untuk sistem kabel tapak pembinaan

Pengkabelan Taman Perindustrian: Bercabang untuk sistem kabel taman industri

Jaminan Kualiti

Dihasilkan dengan mematuhi piawaian kebangsaan untuk Kotak Cawangan Kabel DFW-12, setiap unit menjalani pengedap yang ketat dan menahan ujian voltan untuk memastikan operasi yang stabil dan selamat. Kami menawarkan konfigurasi percabangan yang boleh disesuaikan, membolehkan anda memberi komisen kotak cawangan yang dipesan lebih dahulu disesuaikan dengan keperluan percabangan kabel khusus anda—memastikan kesesuaian yang sempurna untuk keperluan aplikasi anda.

Projek Taman Perindustrian di Nairobi, Kenya

Gambaran Keseluruhan Projek

·Nama Projek: Projek Pengagihan Kabel untuk Taman Perindustrian di Nairobi

·Lokasi: Nairobi, Kenya

·Tarikh Siap: November 2025

·Skala Projek: 12 perusahaan dalam taman perindustrian; 24 kotak cawangan kabel

Produk Yang Digunakan

·Model: Kotak Cawangan Kabel Voltan Tinggi DFW-12

·Kuantiti: 24 unit

·Tatarajah: 1-Masuk-2-Keluar / 1-Masuk-4-Keluar; Jenis standard; 304 keluli tahan karat

·Persijilan: Diperakui CE

·Keperluan Khas: Pemasangan luar; bebas penyelenggaraan; sesuai untuk persekitaran suhu tinggi di Afrika

Penyelesaian

Taman perindustrian di Kenya memerlukan sistem pengedaran kabel dengan berbilang titik sambungan. Memandangkan keupayaan penyelenggaraan tempatan yang terhad, terdapat permintaan yang tinggi untuk kebolehpercayaan peralatan dan keperluan penyelenggaraan yang rendah. Kami menyediakan penyelesaian eksport DFW-12:

1. Kebolehsuaian Persekitaran yang Kuat

· Penarafan perlindungan IP67 dan struktur tertutup sepenuhnya; sesuai untuk keadaan Afrika yang panas dan berdebu

· Kepungan keluli tahan karat 304 dengan rintangan kakisan yang sangat baik

·Julat suhu operasi yang luas (-40°C hingga +60°C); operasi yang stabil dalam suhu tinggi

·Reka bentuk bebas penyelenggaraan, mengurangkan kos penyelenggaraan dengan ketara

2. Pemasangan Mudah

· Padat dan ringan; mudah untuk pengangkutan dan pemasangan

·Penyambung kabel plug-in membolehkan pemasangan yang cepat dan mudah

·Tiada alat khusus diperlukan; pemasangan boleh dilakukan oleh juruelektrik tempatan

·Menghapuskan keperluan untuk bilik suis khusus, menjimatkan kos kejuruteraan awam

3. Keberkesanan Kos yang Tinggi

·Harga yang berpatutan; lebih 70% lebih murah daripada membina bilik suis

·CE diperakui, memastikan kualiti

· Teknologi matang dengan aplikasi global yang meluas

· Dokumentasi teknikal lengkap disediakan dalam bahasa Inggeris

Maklum Balas Pelanggan

"Kami memerlukan penyelesaian pengedaran kabel yang kos efektif dan boleh dipercayai untuk taman perindustrian kami di Nairobi. Kotak cawangan kabel DFW-12 Junray adalah sempurna — mudah dipasang, tidak perlu membina bilik suis dan bebas penyelenggaraan sepenuhnya. Mereka telah berjalan selama 4 bulan sekarang, walaupun dalam cuaca panas dan berdebu, dan semuanya berfungsi dengan sempurna. Harganya juga sangat kompetitif. Berbaloi untuk wang."

—— Pengurus Operasi, Taman Perindustrian Kenya

Kajian Kes Projek Retrofit

Projek ini melibatkan penukaran talian atas kepada kabel bawah tanah di kawasan perumahan bandar lama. Sistem 10kV asal menggunakan konduktor overhed kosong; pendawaian tidak teratur, kadar kegagalan adalah tinggi, dan sistem sangat terdedah kepada gangguan daripada pokok dan keadaan cuaca, gagal memenuhi keperluan untuk pengembangan kapasiti dan bekalan kuasa yang selamat di kawasan itu. Pengubahsuaian menggantikan semua talian atas dengan kabel bawah tanah. Peralatan pensuisan cawangan voltan tinggi diperlukan pada nod beban untuk memudahkan percabangan kabel, sambungan rangkaian gelang dan pembahagian/pengasingan kerosakan.

Kawasan projek merangkumi berbilang bangunan kediaman bertingkat tinggi, kemudahan komersial dan sistem pencahayaan awam, dicirikan oleh beban tertumpu dan keperluan ketat untuk kebolehpercayaan bekalan kuasa. Oleh kerana jalan raya yang sempit dan landskap padat, tapak ini tidak sesuai untuk stesen pensuisan berskala besar atau bilik suis voltan tinggi dalaman; akibatnya, kotak cawangan kabel terlindung penuh luar DFW-12 dipilih sebagai peralatan pengedaran nod.

Isu Sebelum Retrofit

Talian atas asal mempunyai penebat yang lemah, menjadikannya mudah tersandung dan litar pintas semasa ribut petir, mengakibatkan kadar kegagalan tahunan yang tinggi.

Sambungan cawangan talian atas telah terdedah, membawa kepada pengoksidaan dan terlalu panas dari semasa ke semasa, yang menimbulkan bahaya keselamatan.

Tiada pembahagian atau nod pengasingan; kerosakan satu titik menyebabkan bekalan elektrik terputus di seluruh bahagian talian, mengakibatkan skop gangguan perkhidmatan yang luas.

Mengembangkan kapasiti talian adalah sukar, menjadikannya mustahil untuk memenuhi permintaan beban yang semakin meningkat daripada stesen pengecasan EV baharu, lif dan sistem pencahayaan.

Talian overhed menjejaskan penampilan bandar dan gagal memenuhi piawaian untuk pembaikan bawah tanah dan landskap bandar.

Pelan Konfigurasi Peralatan

Berdasarkan susun atur nod tapak dan kapasiti pengagihan kuasa, kotak cawangan kabel luar DFW-12 10kV dipasang di beberapa lokasi di sepanjang talian. Unit-unit ini mempunyai suis pemutus beban SF6, konfigurasi rangkaian gelang sokongan dan pembahagian/pengasingan kerosakan, mempunyai arus berkadar 630A, dan bertebat sepenuhnya, peranti berperingkat luar tertutup sepenuhnya. Spesifikasi Utama:

Model: Kotak Cawangan Kabel Voltan Tinggi Luaran DFW-12

Voltan Ternilai: 12kV (untuk rangkaian pengedaran 10kV)

Nilai Semasa: 630A

Struktur: Bertebat sepenuhnya, tertutup sepenuhnya, bebas penyelenggaraan, unit berdiri lantai luar

Ciri-ciri Fungsian: Sambungan rangkaian cincin, percabangan kabel, pembahagian dan pengasingan kerosakan, petunjuk talian langsung, petunjuk kerosakan

Penilaian Perlindungan: IP44 (sesuai untuk persekitaran luar yang melibatkan hujan, salji, pemeluwapan dan habuk); Masuk/Keluar Kabel: Cawangan berbilang litar untuk memenuhi keperluan pensuisan kabel kawasan setempat

Senario Pemasangan dan Aplikasi

Unit ini dipasang di ruang hijau yang tersedia di sepanjang jalan kediaman; ia tidak memerlukan perumahan khusus atau asas kejuruteraan awam yang luas, menghasilkan jejak yang kecil dan tempoh pembinaan yang singkat. Kotak cawangan DFW-12 membahagikan kabel utama dan menyalurkan kuasa ke bilik pengedaran bangunan individu dan pencawang jenis kotak, mewujudkan struktur bekalan kuasa rangkaian gelang yang membolehkan "pembahagian kerosakan tanpa gangguan bersama."

Keputusan Operasi Selepas Retrofitting

Kebolehpercayaan bekalan kuasa yang dipertingkatkan dengan ketara: Menghapuskan kerosakan talian atas; tiada tersandung berlaku semasa musim ribut petir; kadar kerosakan talian menurun lebih 95%.

Skop kerosakan terkawal: Memanfaatkan keupayaan pembahagian dan pengasingan kotak cawangan, ralat satu titik hanya mengasingkan bahagian yang terjejas sambil mengekalkan kuasa ke kawasan lain, secara drastik mengurangkan skop gangguan.

Operasi yang selamat dan stabil: Struktur bertebat sepenuhnya dan bertutup menghapuskan isu seperti pengoksidaan, terlalu panas atau kebocoran pada sambungan terdedah; ia menawarkan rintangan luar terhadap kakisan dan pemeluwapan, memastikan operasi jangka panjang tanpa penyelenggaraan.

Peluasan kapasiti fleksibel: Reka bentuk cawangan berbilang litar membolehkan sambungan terus beban baharu, stesen pengecas EV atau keperluan kuasa tambahan pada kotak cawangan, menghapuskan keperluan untuk penggalian atau pendawaian semula secara meluas.

Penampilan bandar yang kemas dan teratur: Semua kabel diletakkan di bawah tanah, menghapuskan talian atas yang bersepah dan memenuhi keperluan untuk penyeragaman dan peningkatan estetik rangkaian pengedaran bandar.

Kotak cawangan kabel luar DFW-12 ialah pilihan pilihan untuk menukar rangkaian pengedaran 10kV bandar kepada kabel bawah tanah, menaik taraf kawasan kediaman lama, dan menguruskan pengagihan beban merentas daerah. Berbanding dengan stesen pensuisan tradisional dan alat suis voltan tinggi, penyelesaian ini menampilkan jejak yang padat, kos yang lebih rendah, pemasangan pantas dan reka bentuk bebas penyelenggaraan, sambil menawarkan keupayaan rangkaian cincin yang teguh. Ia amat sesuai untuk ruang bandar yang terhad, kawasan kediaman, daerah komersial dan taman perindustrian, dengan berkesan meningkatkan kebolehpercayaan pengagihan kuasa dan memudahkan operasi dan penyelenggaraan.
