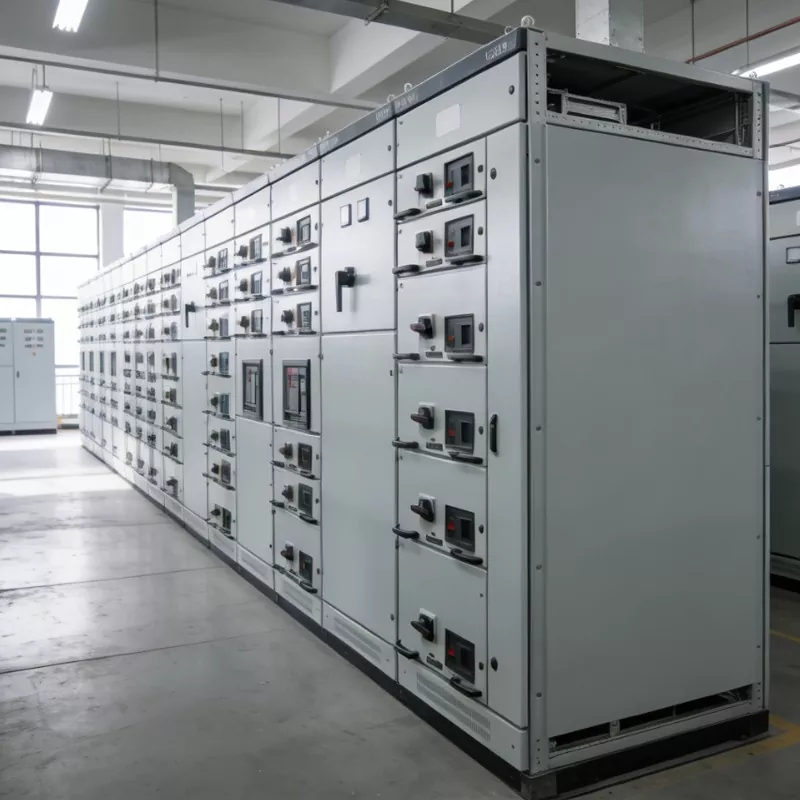

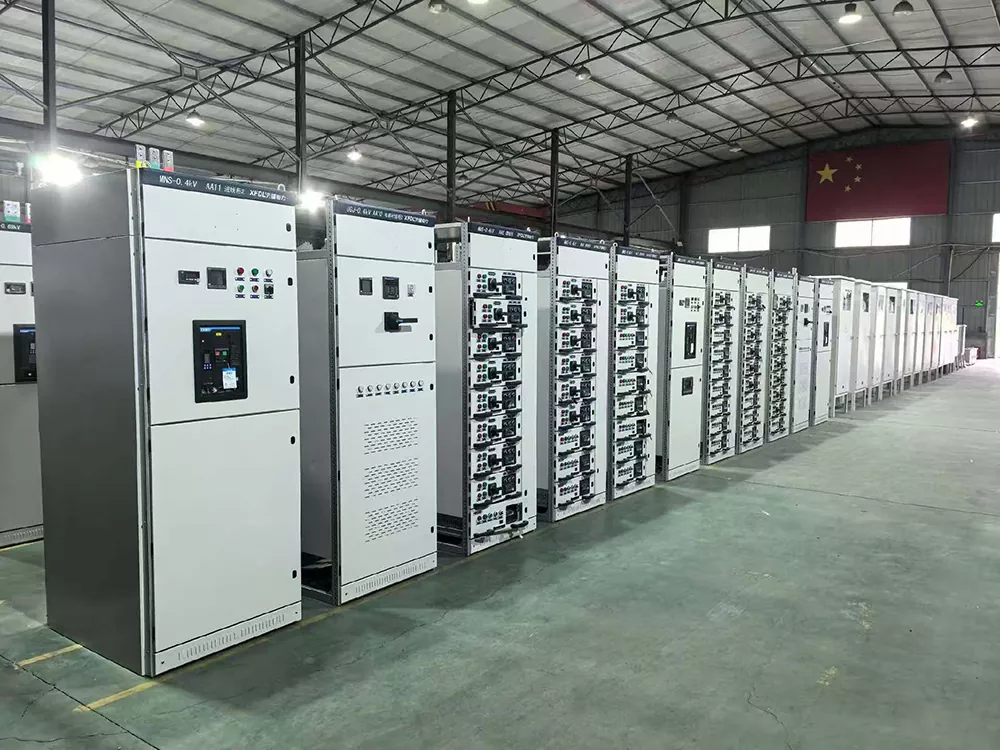

Kabinet Pengedaran Cabutan MNS

Kabinet Pengedaran Pengeluaran MNS ialah alat suis tarik keluar voltan rendah mewah yang telah dipertingkatkan secara menyeluruh dan dibangunkan berdasarkan kabinet suis voltan rendah domestik yang sangat baik. Ia juga merupakan peralatan pengedaran lengkap voltan rendah peringkat atas semasa di China. Berbanding dengan kabinet suis tarik keluar biasa, produk ini menggunakan 1/4 unit laci kecil modular, yang mempunyai volum lebih kecil daripada laci GCS dan boleh memuatkan lebih banyak unit. Tahap perlindungan mencapai IP54. Kedudukan terasnya adalah untuk memenuhi keperluan yang sangat tinggi untuk kebolehpercayaan pengagihan kuasa dan keselamatan dalam senario mewah. Malah dalam senario seperti loji kuasa nuklear dan kilang semikonduktor di mana tiada kerosakan dibenarkan, ia juga boleh berfungsi dengan sempurna. Ia adalah peralatan yang diperlukan untuk senario pengagihan kuasa peringkat atas dan sesuai untuk pelbagai senario perindustrian dan awam dengan keperluan ketat untuk keselamatan dan kestabilan pengagihan kuasa.

Spesifikasi Teknikal

Apakah kelebihan produk?

Reka bentuk laci mikro, lebih banyak litar dan lebih banyak penjimatan ruang: Kabinet Pengedaran Pengeluaran MNS menggunakan 1/4 unit laci mikro modular. Kabinet tunggal boleh memuatkan sehingga 36 litar kecil bebas, iaitu dua kali ganda bilangan litar berbanding kabinet GCS biasa. Tanpa meluaskan kawasan bilik pengedaran, ia boleh memenuhi keperluan pengedaran mewah untuk berbilang litar dan beban rendah, menjimatkan ruang lantai dengan ketara dan mengurangkan kos tapak.

Perlindungan ultra tinggi IP54, sesuai untuk persekitaran yang kompleks: Tahap perlindungan mencapai IP54, jauh melebihi tahap IP30 kabinet suis tarik keluar biasa. Struktur yang dimeterai sepenuhnya digabungkan dengan reka bentuk pengedap yang tepat boleh menghalang habuk dan kelembapan daripada menyerang dengan berkesan. Walaupun dalam persekitaran yang kompleks dengan kelembapan tinggi dan habuk tinggi, ia boleh memastikan operasi komponen dalaman yang stabil dan mengelakkan kegagalan peralatan yang disebabkan oleh faktor persekitaran.

Reka bentuk jalinan dwi, ​​keselamatan muktamad dan anti-salah operasi: Dilengkapi dengan saling kunci mekanikal + saling kunci elektrik dwi perlindungan, ia boleh mencegah sepenuhnya salah operasi seperti menarik laci semasa membawa beban atau menyentuh bahagian hidup secara tidak sengaja. Ia bukan sahaja memastikan keselamatan peribadi pengendali tetapi juga mengelakkan gangguan bekalan elektrik dan kegagalan peralatan yang disebabkan oleh salah operasi. Ia membina barisan pertahanan keselamatan pengedaran yang komprehensif dan mematuhi piawaian keselamatan senario mewah.

Penyelenggaraan pemadaman tanpa gangguan kuasa: Setiap unit laci direka bentuk secara berasingan. Apabila litar tertentu gagal, hanya laci yang sepadan perlu ditarik keluar untuk penyelenggaraan, dan litar lain tidak akan terjejas. Tidak ada keperluan untuk menghentikan keseluruhan sistem pengedaran, menyesuaikan dengan sempurna kepada senario mewah yang tidak boleh bertolak ansur dengan sebarang gangguan bekalan elektrik untuk satu saat, memastikan pengeluaran dan operasi yang berterusan dan stabil, serta mengurangkan kerugian masa henti.

Ketukangan dan butiran lanjutan, operasi stabil dengan arus besar: Bar bas tembaga tebal bersaiz besar terbina dalam, dengan kapasiti arus tinggi dan perlindungan penebat yang mencukupi, boleh menyesuaikan diri dengan operasi arus besar antara 630A hingga 6300A. Kenaikan suhu rendah, dan kestabilan adalah kuat. Digabungkan dengan butiran seperti perlindungan pengedap penuh dan jalinan dwi, ​​ia memastikan operasi peralatan yang stabil dalam jangka panjang tanpa penyelenggaraan yang kerap.

Apakah senario aplikasi?

Dengan kebolehpercayaan, keselamatan dan kebolehsesuaian yang sangat tinggi, Kabinet Pengedaran Pengeluaran MNS digunakan secara meluas dalam pelbagai senario mewah yang mempunyai keperluan ketat untuk pengagihan kuasa dan tidak boleh bertolak ansur dengan sebarang kegagalan. Ia telah menjadi peralatan standard untuk pengagihan kuasa teras dalam pelbagai industri. Dalam senario sokongan kuasa nuklear, ia disesuaikan dengan pengagihan kuasa voltan rendah loji kuasa nuklear, memenuhi keperluan untuk kebolehpercayaan ultra-tinggi dan memastikan operasi stabil sistem kuasa nuklear; dalam senario pusat data peringkat atas, ia disesuaikan dengan pusat data IDC yang sangat besar, membolehkan penyelenggaraan tanpa gangguan tanpa gangguan bekalan elektrik dan mengelakkan kerugian besar yang disebabkan oleh gangguan bekalan elektrik; dalam senario hospital, ia disesuaikan dengan pengagihan kuasa teras bilik bedah dan ICU hospital tertiari, memastikan operasi berterusan peralatan perubatan dan menjaga keselamatan nyawa pesakit; dalam senario kilang semikonduktor, ia disesuaikan dengan pengagihan kuasa kilang semikonduktor dan cip, memenuhi keperluan yang sangat tinggi untuk kebolehpercayaan dan kestabilan, mengelakkan gangguan pengeluaran yang disebabkan oleh kerosakan; dalam senario transit rel, ia disesuaikan dengan pengagihan kuasa voltan rendah teras kereta api bawah tanah dan kereta api berkelajuan tinggi, mencapai sifar gangguan kuasa dan memastikan pengangkutan lancar.

Kenapa pilih kami?

Junray Electrical, sebagai Pengeluar, Pembekal dan Kilang profesional di China, telah menjalankan penyelidikan mendalam tentang pembangunan dan pengeluaran Kabinet Pengedaran Pengeluaran MNS. Ia mematuhi piawaian industri dengan tegas, dan setiap peranti menjalani ujian yang ketat, memastikan kualiti dan membolehkan penerimaan lancar dalam pelbagai senario mewah. Produk ini adalah versi yang dinaik taraf berdasarkan kabinet suis biasa, menyepadukan kelebihan teras seperti 1/4 laci mikro modular dan perlindungan IP54, dengan berkesan menangani titik kesakitan pengedaran dalam senario mewah. Ia lebih mudah disesuaikan dan tahan lama daripada produk yang serupa. Kami menyediakan panduan pemilihan pra-jualan yang komprehensif dan perkhidmatan penyelenggaraan selepas jualan. Kami boleh menyesuaikan bilangan unit laci mengikut keperluan pelanggan, memenuhi keperluan peribadi senario yang berbeza.

Gambaran Keseluruhan Projek

Projek ini melibatkan peningkatan sistem pengagihan kuasa untuk bengkel pengeluaran pintar yang dikhususkan untuk bateri kuasa tenaga baharu—kemudahan yang diklasifikasikan sebagai tapak pembuatan berketepatan tinggi dengan keperluan beban "Kelas I". Bengkel ini menempatkan pelbagai jenis peralatan berketepatan tinggi—termasuk sistem untuk kimpalan robotik, salutan, penggulungan, pembentukan dan pemeriksaan—yang dicirikan oleh ketumpatan beban tinggi, kitaran mula-henti yang kerap dan gangguan elektromagnet (EMI) yang ketara. Akibatnya, kemudahan itu menuntut kesinambungan luar biasa bekalan kuasa dan kualiti kuasa tinggi.

Kabinet jenis tetap GGD warisan asal mengalami kapasiti litar terhad, jejak yang besar, kekurangan perlindungan pengasingan dan imuniti gangguan yang lemah. Isu-isu ini selalunya membawa kepada kegagalan litar pintas, gangguan kuasa yang meluas semasa penyelenggaraan dan penutupan peralatan yang disebabkan oleh EMI. Peningkatan itu melibatkan penggantian keseluruhan MCC (Pusat Kawalan Motor), penyuap kuasa dan sistem pengagihan automasi proses dengan alat suis boleh ditarik balik voltan rendah modular MNS, dengan itu mencapai pengedaran kuasa berketumpatan tinggi, sangat selamat dan pintar.

Isu Sebelum Naik Taraf

Penggunaan ruang yang rendah: Struktur kabinet tradisional adalah besar dan menawarkan kapasiti litar terhad, tidak meninggalkan ruang untuk berkembang untuk peralatan bengkel baharu.

Risiko tinggi perambatan ralat: Kekurangan pengasingan modular yang ketat bermakna litar pintas atau arka dalam satu litar boleh merebak dengan mudah, menyebabkan gangguan bekalan kuasa keseluruhan untuk keseluruhan bahagian.

Kekebalan gangguan yang lemah: Peralatan kawalan industri ketepatan terdedah kepada harmonik dan EMI, mengakibatkan hanyut data yang kerap dan penutupan sistem robotik atau amaran ralat.

Penyelenggaraan yang tidak cekap: Kerosakan pada kabinet jenis tetap memerlukan penutupan keseluruhan talian dan membuka kabinet untuk pembaikan, yang menjejaskan daya pengeluaran barisan dengan teruk.

Penarafan perlindungan yang tidak mencukupi: Memandangkan paras habuk yang tinggi dan susun atur peralatan padat di bengkel, kabinet standard terdedah kepada pengumpulan habuk, pengesanan/pengarkaan dan terlalu panas pada titik sambungan.

Pelan Konfigurasi Peralatan

Untuk memenuhi keperluan untuk beban berketumpatan tinggi, imuniti EMC yang tinggi, dan penyelenggaraan pantas yang wujud dalam pembuatan ketepatan, bilik pengedaran voltan rendah telah diseragamkan dengan alat suis boleh tarik modular MNS generasi baharu. Unit ini berfungsi sebagai jenis kabinet teras untuk kawalan motor MCC bengkel, penyuapan kuasa peralatan automasi, pengedaran hiliran UPS dan kawalan terpusat bagi sistem pencahayaan dan kuasa am. Spesifikasi Peralatan Teras

Jenis Kabinet: Alat suis boleh ditarik balik modular voltan rendah MNS (struktur modular standard antarabangsa)

Voltan Ternilai: 400V; Voltan Penebat Berkadar: 690V

Ciri-ciri Struktur: Unit modular, susun atur berketumpatan tinggi dan pengasingan ketat zon berfungsi

Kedudukan Laci: Empat kedudukan—Disambung, Uji, Terpencil dan Ditarik—menampilkan dwi penguncian mekanikal dan elektrik

Kekebalan Gangguan: EMC Kelas A (gred industri); berkesan melindungi daripada harmonik frekuensi tinggi dan gangguan sinaran elektromagnet

Penilaian Perlindungan: IP40; kalis habuk dan tahan objek asing; sesuai untuk persekitaran bengkel yang bersih dan tepat

Kelebihan Utama: Meningkatkan ketumpatan litar sebanyak 30% berbanding kabinet standard dengan saiz yang sama; menyokong pertukaran panas untuk penggantian unit pantas

Pemasangan dan Sorotan Aplikasi

Reka bentuk modular berketumpatan ultra tinggi: Menggunakan unit modular standard untuk memaksimumkan penggunaan litar dalam ruang bilik pengagihan kuasa yang terhad, menyelesaikan cabaran yang berkaitan dengan ketumpatan peralatan tinggi, banyak litar dan kekangan ruang dengan sempurna.

Kekebalan EMI gred industri: Struktur pelindung logam digabungkan dengan pengasingan unit bebas secara berkesan menentang gangguan frekuensi tinggi daripada robot dan pemacu frekuensi berubah-ubah, memastikan operasi peralatan ketepatan yang stabil.

Saling kunci selamat gagal: Laci tidak boleh ditarik balik tanpa membuka litar terlebih dahulu, dan tidak boleh ditutup melainkan diletakkan sepenuhnya; menghapuskan sepenuhnya kemalangan yang disebabkan oleh kemasukan/penarikan pada beban atau ralat operasi.

Penyebaran kerosakan sifar: Setiap laci mempunyai petak pengasingan bebas, yang mengandungi kerosakan litar tunggal dalam unit dan menghalang kesan pada bar bas atau peralatan lain.

Peluasan kapasiti yang sangat fleksibel: Modul piawai membenarkan penggantian terus unit laci semasa proses naik taraf atau penambahan peralatan pada masa hadapan, menghapuskan keperluan untuk pengubahsuaian kabinet atau kerja pembinaan yang meluas.

Keputusan Operasi Selepas Retrofit

Kestabilan kuasa yang dipertingkatkan dengan ketara: Reka bentuk kalis EMC menghapuskan masa henti yang disebabkan oleh gangguan elektromagnet yang menjejaskan peralatan ketepatan, yang membawa kepada peningkatan ketara dalam kecekapan keseluruhan barisan pengeluaran.

Risiko kerosakan terkawal: Pengasingan unit bebas mengehadkan kerosakan litar pintas dan beban lampau kepada laci tertentu, menghalang gangguan kuasa besar-besaran.

Pembaikan kecemasan pantas: Laci yang rosak boleh ditukar terus; masa pembaikan dikurangkan daripada jam kepada di bawah 5 minit, secara drastik mengurangkan kerugian daripada masa henti pengeluaran.

Penggunaan ruang maksimum: Ketumpatan litar yang meningkat dalam jejak kabinet yang sama menghapuskan keperluan untuk bilik pengagihan kuasa tambahan, menjimatkan kos kejuruteraan awam. Tiada penjanaan haba semasa operasi jangka panjang: Reka bentuk pemalam modular memastikan prestasi sentuhan yang stabil, menghapuskan risiko yang berkaitan dengan sambungan longgar atau pemanasan akibat pengoksidaan, dan mengekalkan suhu operasi biasa.

Ringkasan Kes

Alat suis jenis laci MNS ialah kabinet voltan rendah mewah yang dicirikan oleh modularitinya, ketumpatan tinggi, rintangan gangguan unggul dan penarafan keselamatan yang tinggi. Berbanding dengan model GCK dan GGD, ia lebih sesuai untuk aplikasi standard tinggi seperti pembuatan ketepatan, tenaga baharu, transit rel, pusat data dan kemudahan industri mewah. Terima kasih kepada struktur modularnya yang padat, rintangan gangguan EMC gred industri, pengasingan dan perlindungan yang ketat, dan kemudahan penyelenggaraan yang pantas, ia telah menjadi pilihan pilihan untuk sistem pengagihan kuasa MCC di kilang pintar moden.

Soalan Lazim

S: Bolehkah penyelenggaraan tanpa pemadaman boleh dicapai?

J: Ya, setiap unit laci direka bentuk secara bebas. Apabila litar tertentu gagal, hanya laci yang sepadan perlu ditarik keluar untuk penyelenggaraan, manakala litar lain terus beroperasi seperti biasa. Tidak perlu menghentikan keseluruhan sistem pengagihan kuasa, benar-benar mencapai masa pemadaman kuasa sifar. Ia sesuai untuk senario di mana kuasa tidak boleh diganggu walaupun satu saat.

S: Bolehkah bilangan unit laci disesuaikan?

J: Ya, unit laci produk ini adalah 1/4 saiz modul. Kabinet tunggal standard boleh mempunyai maksimum 36 unit. Bilangan unit boleh disesuaikan mengikut keperluan litar pelanggan, tepat padan dengan keperluan pengagihan kuasa bagi senario yang berbeza dan menyesuaikan diri dengan senario mewah dengan berbilang litar dan beban kecil.

S: Bolehkah Kabinet Pengedaran Pengeluaran MNS digunakan dalam senario semasa tinggi?

J: Ya, julat arus undian ialah 630A hingga 6300A. Ia dilengkapi dengan busbar tembaga tebal bersaiz besar, yang mempunyai kapasiti pembawa arus yang besar, kenaikan suhu rendah, perlindungan penebat yang lengkap, dan boleh menyesuaikan secara stabil dengan pelbagai senario pengagihan kuasa tinggi semasa tinggi, memastikan operasi peralatan yang stabil jangka panjang.
