Transformer jenis kering

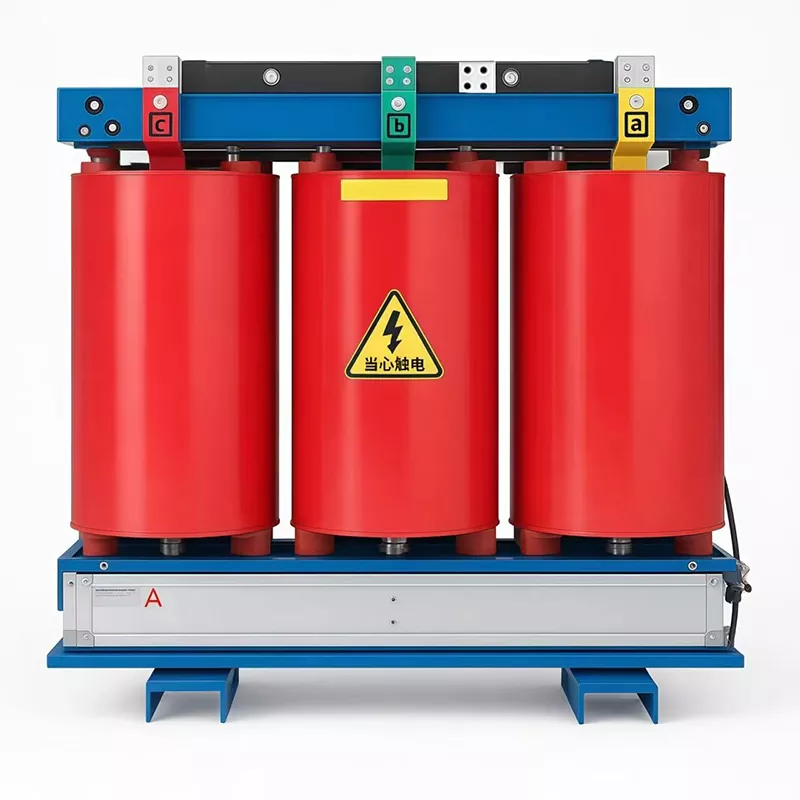

Pengubah Jenis Kering Elektrik Junray ialah pengubah kuasa bebas minyak cast-resin yang direka khusus untuk aplikasi pengedaran dalaman yang keselamatan kebakaran, operasi tanpa penyelenggaraan dan hingar rendah adalah keperluan kritikal. Kapasiti undian berjulat dari 100 kVA hingga 3150 kVA, dengan voltan tinggi 10 kV dan voltan rendah 0.4 kV. Menampilkan belitan berkapsul resin epoksi, penebat Kelas F, dan sistem kawalan suhu pintar, ia memberikan ketahanan api yang luar biasa, perlindungan kelembapan dan keupayaan tahan litar pintas. Dengan kerugian kira-kira 10% lebih rendah daripada transformer terendam minyak standard, ia memberikan penjimatan tenaga yang ketara dalam operasi jangka panjang. Sesuai untuk pusat beli-belah, hospital, bangunan pejabat, pusat data dan bilik pengedaran bawah tanah di mana ruang terhad dan peraturan keselamatan kebakaran adalah ketat.

Apakah kelebihan Transformer Jenis Kering kami?

Keselamatan Kebakaran: Direka untuk kegunaan dalaman, unit ini tidak mengandungi minyak penebat dan mempunyai ketahanan api yang luar biasa. Ia boleh dipasang terus di dalam bilik pengagihan kuasa dalaman, menghapuskan keperluan untuk membina bilik pengubah berkadar kebakaran yang berasingan dan berdedikasi. Ini menjadikannya sangat sesuai untuk persekitaran dalaman dengan keperluan keselamatan kebakaran yang ketat—seperti pusat beli-belah, bangunan pejabat dan hospital—di mana risiko kebocoran minyak dan kebakaran seterusnya menjadi kebimbangan utama.

Bebas Penyelenggaraan: Tidak seperti transformer terendam minyak yang memerlukan penukaran minyak berkala dan pemeriksaan kualiti, unit ini bebas penyelenggaraan sepenuhnya. Ini dengan ketara mengurangkan kos penyelenggaraan jangka panjang, menjadikannya pilihan ideal untuk lokasi yang sukar atau menyusahkan akses penyelenggaraan rutin.

Kerugian Rendah: Operasi Cekap Tenaga: Menggunakan teras keluli silikon berkualiti tinggi, pengubah ini mempamerkan kehilangan kuasa yang sangat rendah—kira-kira 10% lebih rendah daripada transformer terendam minyak standard. Dalam jangka panjang, ini diterjemahkan kepada penjimatan elektrik yang banyak dan menunjukkan manfaat kecekapan tenaga yang ketara.

Kebolehpercayaan Tinggi:Kadar Kegagalan Rendah: Menampilkan belitan yang dibungkus dalam resin epoksi, unit ini menawarkan sifat penebat yang unggul serta rintangan yang sangat baik terhadap kelembapan dan bahan cemar. Ini memastikan operasi yang sangat stabil dan kadar kegagalan yang sangat rendah—kira-kira 30% lebih rendah daripada transformer yang direndam minyak—menjadikannya penyelesaian yang sempurna untuk aplikasi dalaman.

Parameter Produk

Butiran Ketukangan Ketepatan

1. Belitan Epoksi Resin-Tuang: Belitan dibungkus dalam resin epoksi, menawarkan penebat unggul, ketahanan terhadap kelembapan dan bahan cemar, dan keselamatan kebakaran yang dipertingkatkan.

2. Sistem Penyejukan Udara: Mempunyai mekanisme penyejukan udara yang menghilangkan keperluan untuk minyak penebat, tidak memerlukan penyelenggaraan dan memastikan keselamatan kebakaran.

3. Sistem Kawalan Suhu Pintar: Sistem pintar yang memantau suhu penggulungan secara automatik; Transformer jenis kering mencetuskan penggera sekiranya berlaku terlalu panas, dengan itu memastikan keselamatan operasi.

4. Pemasangan Piawai: Direka untuk pemasangan piawai, membenarkan penempatan terus dalam bilik pengagihan kuasa dalaman untuk kemudahan maksimum.

Aplikasi Produk

Pengagihan Kuasa Pusat Beli-belah: Pengagihan kuasa dalaman untuk pusat beli-belah memerlukan piawaian keselamatan kebakaran yang ketat.

Pengagihan Kuasa Hospital: Pengagihan kuasa dalaman untuk hospital memerlukan piawaian keselamatan kebakaran yang ketat.

Pengagihan Kuasa Bangunan Pejabat: Pengagihan kuasa dalaman untuk bangunan pejabat memerlukan piawaian keselamatan kebakaran yang ketat.

Pengagihan Kuasa Kilang: Pengagihan kuasa dalaman untuk kilang adalah bebas penyelenggaraan.

Gambaran Keseluruhan Projek Retrofit

Profil Projek

Projek ini melibatkan pembinaan bilik pengagihan kuasa bawah tanah baharu untuk kompleks bandar berskala besar yang terdiri daripada pusat beli-belah, menara pejabat bertingkat tinggi, garaj tempat letak kereta bawah tanah, pawagam dan kemudahan makan sokongan. Diklasifikasikan sebagai kawasan penghunian tinggi dengan keperluan beban kuasa "Tahap 1", bilik pengedaran terletak di aras bawah tanah bangunan. Pelan awal untuk menggunakan transformer tenggelam minyak tradisional membentangkan isu-isu seperti potensi kebocoran minyak, bahaya kebakaran, jejak besar, operasi dan penyelenggaraan yang kompleks, dan bunyi yang berlebihan, gagal memenuhi peraturan keselamatan kebakaran dan alam sekitar untuk struktur bawah tanah. Sebaliknya, projek itu menggunakan pengubah jenis kering tuang resin epoksi SCB13 sebagai unit pengedaran utama. Transformer ini membekalkan kuasa untuk operasi harian—termasuk kuasa am, pencahayaan, penyaman udara pusat dan sistem keselamatan kebakaran—di seluruh kompleks komersial, memastikan operasi yang selamat dan tidak terganggu sepanjang masa.

Cabaran Prapemasangan dan Rasional Pemilihan

Ruang tertutup bawah tanah mempunyai keperluan keselamatan kebakaran yang sangat ketat; transformer tenggelam minyak menimbulkan risiko kebakaran minyak dan pencemaran yang berkaitan dengan kebocoran, gagal memenuhi piawaian penerimaan keselamatan udara awam dan keselamatan kebakaran.

Kawasan berkepadatan tinggi menuntut bunyi yang rendah dan pematuhan alam sekitar; transformer yang direndam minyak menghasilkan bunyi dan bau yang ketara, dengan mudah membawa kepada aduan.

Beban penyaman udara musim panas tertumpu dan tidak menentu, mewujudkan risiko tinggi kenaikan suhu; sistem memerlukan kapasiti beban lampau yang teguh dan pemantauan suhu yang tepat.

Ruang bawah tanah adalah terhad, memerlukan unit pengubah padat yang membenarkan pemasangan lantai dalaman terus dan tidak memerlukan pemeriksaan atau penyelenggaraan rutin di tapak.

Kebolehpercayaan bekalan kuasa keseluruhan yang tinggi diperlukan; gangguan yang berpanjangan untuk penyelenggaraan adalah tidak boleh diterima, dan sistem mesti menampilkan perlindungan keselamatan dan rintangan litar pintas.

Konfigurasi Peralatan

Model: SCB13-1600kVA 10kV/0.4kV cast-resin pengubah jenis kering

Kuantiti: 4 unit; dikendalikan secara berasingan dengan keupayaan sandaran bersama

Struktur: Penebat resin epoksi tuang sepenuhnya; dilengkapi dengan pemantauan suhu, penyejukan kipas paksi, dan penutup pelindung IP30

Parameter Utama: Voltan berkadar 10±2×2.5%/0.4kV; voltan impedans 6%; Penebat Kelas F; pemantauan suhu bersepadu, penggera lebih suhu, dan perlindungan perjalanan lebih suhu

Lokasi Pemasangan: Bilik pengedaran bawah tanah khusus (Aras B1); pemasangan lantai dalaman langsung; tiada lubang minyak tahan api diperlukan

Ciri Sampingan: Pengawal suhu pintar, sistem penyejukan kipas, dan langkah pengurangan getaran/bunyi untuk meminimumkan bunyi operasi

Sorotan Aplikasi

Kalis kebakaran dan letupan, sesuai untuk persekitaran bawah tanah: Reka bentuk bebas minyak dengan penebat resin epoksi kalis api menghapuskan risiko kebakaran dan kebocoran; mematuhi peraturan keselamatan kebakaran dan sesuai untuk operasi jangka panjang di ruang bawah tanah tertutup.

Bunyi rendah dan kehilangan rendah: siri SCB13. Struktur teras yang berkecekapan tinggi, penjimatan tenaga dengan pengurangan hingar bersepadu memastikan bunyi operasi yang lebih rendah dengan ketara, tidak menyebabkan gangguan kepada operasi pusat beli-belah atau persekitaran pejabat.

Bebas penyelenggaraan dan mudah dikendalikan: Menghilangkan keperluan untuk penapisan minyak berkala, penggantian atau pensampelan; hanya memerlukan pemeriksaan visual dan suhu rutin, secara drastik mengurangkan kos O&M.

Rintangan litar pintas yang tinggi dan operasi yang stabil: Mempunyai struktur tuangan bersepadu dengan kekuatan mekanikal yang tinggi yang mampu menahan hentakan litar pintas sistem; kawalan suhu pintar memantau suhu penggulungan dalam masa nyata untuk mengelakkan kegagalan terlalu panas.

Jejak padat dan susun atur yang fleksibel: Tidak memerlukan lubang minyak atau sistem pemadam kebakaran yang kompleks, menjimatkan ruang kejuruteraan awam di bilik pengedaran bawah tanah.

Prestasi Operasi

Tiada kebocoran minyak, kebakaran, atau kegagalan penebat berlaku sepanjang tahun; berjaya melepasi keselamatan kebakaran dan pemeriksaan penerimaan pengagihan kuasa, memastikan operasi bilik pengedaran bawah tanah yang selamat dan patuh.

Kawalan hingar memenuhi piawaian; persekitaran pusat beli-belah kekal tidak terganggu oleh bunyi transformer, dan tiada aduan daripada penduduk.

Operasi yang stabil semasa puncak beban penyaman udara musim panas; sistem kawalan suhu menghilangkan haba dengan berkesan tanpa tersandung suhu yang berlebihan, dan kualiti voltan kekal stabil, memastikan operasi penyaman udara pusat, lif dan peralatan keselamatan kebakaran yang boleh dipercayai.

Kerugian keseluruhan telah dikurangkan dengan ketara berbanding dengan transformer yang lebih lama, menghasilkan penjimatan tenaga yang besar semasa operasi jangka panjang.

Penyelesaian masalah dan penyelenggaraan yang mudah: Status suhu dan penggulungan boleh disemak dengan cepat, dan kitaran penyelenggaraan adalah pendek, memastikan bekalan kuasa tidak terganggu untuk operasi kompleks.

Ringkasan Kes

Transformer jenis tuang-kering resin epoksi ialah pilihan pilihan untuk pengagihan kuasa dalaman di kawasan trafik tinggi seperti struktur bawah tanah, kompleks komersial, hospital, sekolah, pusat data dan bangunan kediaman bertingkat tinggi. Dengan ciri-ciri termasuk keselamatan kebakaran tanpa minyak, bunyi yang rendah, kecekapan tenaga, jejak yang padat dan kebolehpercayaan yang tinggi, ia secara berkesan menyelesaikan risiko keselamatan kebakaran dan cabaran O&M yang berkaitan dengan pengagihan kuasa dalaman, sambil memenuhi keperluan kod keselamatan kebakaran dan bangunan hijau bandar.

Pilih Junray Electrical

Junray Electrical mematuhi piawaian kebangsaan dalam pengeluaran transformer jenis keringnya. Setiap unit menjalani ujian tahan voltan, kehilangan dan kawalan suhu yang ketat untuk memastikan operasi yang stabil dan selamat. Kami menawarkan pilihan penyesuaian untuk kedua-dua kapasiti dan voltan, membolehkan kami menyesuaikan pengubah jenis kering khusus khusus kepada keperluan pengagihan kuasa dalaman anda—memastikan kesesuaian yang sempurna untuk keperluan anda.

Junray Electrical ialah pengilang bertauliah dengan sistem jaminan kualiti yang komprehensif. Pensijilan utama kami termasuk:

ISO 9001 – Pensijilan sistem pengurusan kualiti antarabangsa, memastikan kualiti produk yang konsisten dan penambahbaikan berterusan.

CE – Pematuhan dengan piawaian kesihatan, keselamatan dan perlindungan alam sekitar Eropah, membolehkan produk kami memasuki pasaran EU.

CCC – Pensijilan Wajib China, wajib untuk produk elektrik yang dijual di pasaran China.

CQC – Pensijilan Kualiti China, menunjukkan pematuhan dengan piawaian kebangsaan untuk keselamatan dan prestasi elektrik.

CNAS – Perkhidmatan Akreditasi Kebangsaan China untuk penilaian pematuhan, mengesahkan ujian dalaman dan keupayaan penentukuran kami.

Semua Transformer Jenis Kering dikilangkan dan diuji dengan mematuhi piawaian pensijilan yang berkenaan, memastikan prestasi yang boleh dipercayai, kualiti yang konsisten dan penerimaan projek yang lancar.

Soalan Lazim

S1: Apakah perbezaan utama antara transformer jenis kering dan transformer tenggelam minyak?

A: Transformer jenis kering menggunakan belitan berkapsul resin epoksi dengan penyejukan udara, tidak mengandungi minyak penebat. Ia selamat api, bebas penyelenggaraan, dan sesuai untuk pemasangan dalaman. Transformer yang direndam minyak menggunakan minyak penebat untuk penyejukan dan memerlukan perubahan minyak berkala, menjadikannya lebih sesuai untuk aplikasi luar. Transformer jenis kering ialah pilihan pilihan untuk persekitaran dalaman dengan keperluan keselamatan kebakaran yang ketat seperti pusat beli-belah, hospital dan bangunan pejabat.

S2: Bolehkah pengubah ini dipasang terus di dalam rumah tanpa bilik pengubah yang berasingan?

A: Ya. Memandangkan unit tidak mengandungi minyak penebat dan mempunyai penebat resin epoksi kalis api, ia tidak menimbulkan risiko kebakaran daripada kebocoran minyak. Ia boleh dipasang terus di dalam bilik pengedaran dalaman tanpa memerlukan bilik pengubah berkadar api khusus, menjimatkan ruang bangunan yang berharga.

S3: Bagaimanakah suhu pengubah dipantau?

A: Transformer dilengkapi dengan sistem kawalan suhu pintar yang memantau suhu penggulungan dalam masa nyata. Sekiranya berlaku terlalu panas, sistem mencetuskan penggera dan secara automatik boleh menghalang unit untuk mengelakkan kerosakan, memastikan operasi yang selamat dan boleh dipercayai.

S4: Adakah pengubah jenis kering benar-benar bebas penyelenggaraan?

A: Ya. Tidak seperti transformer terendam minyak yang memerlukan ujian kualiti minyak berkala, penapisan minyak dan penukaran minyak, transformer jenis kering tidak memerlukan penyelenggaraan sedemikian. Hanya pemeriksaan visual rutin dan pemantauan suhu diperlukan, dengan ketara mengurangkan kos operasi dan penyelenggaraan jangka panjang.

S5: Bolehkah kapasiti dan voltan disesuaikan?

A: Ya. Kami menyokong penyesuaian kapasiti berkadar (100 kVA hingga 3150 kVA), voltan tinggi (10 kV), voltan rendah (0.4 kV), voltan impedans (4-6%), bahan penggulungan (tembaga atau aluminium) dan penarafan perlindungan kepungan (IP20, IP30, IP40) untuk memadankan keperluan pengedaran dalaman khusus anda.
