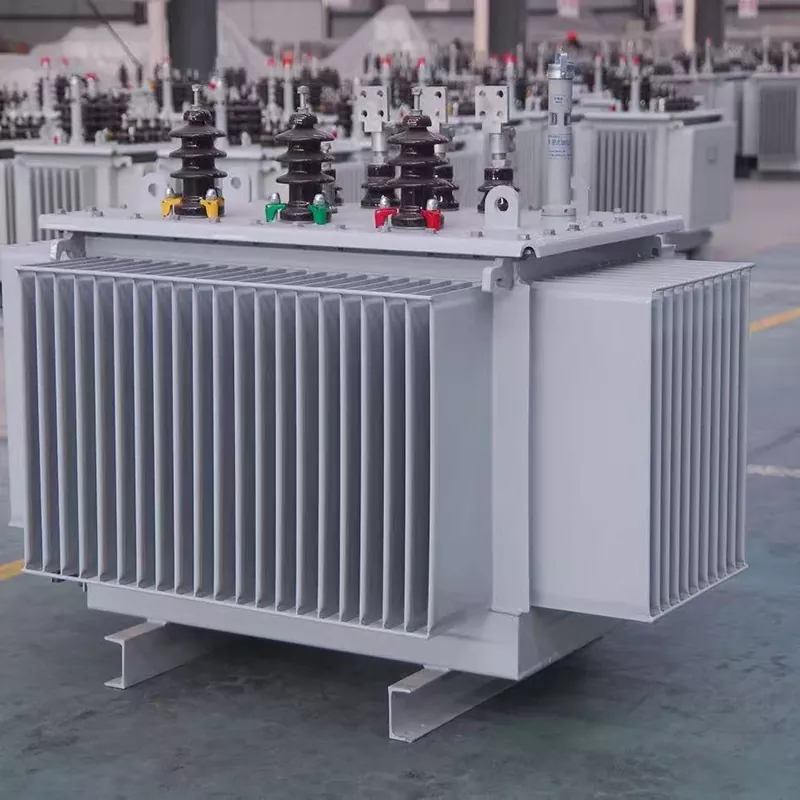

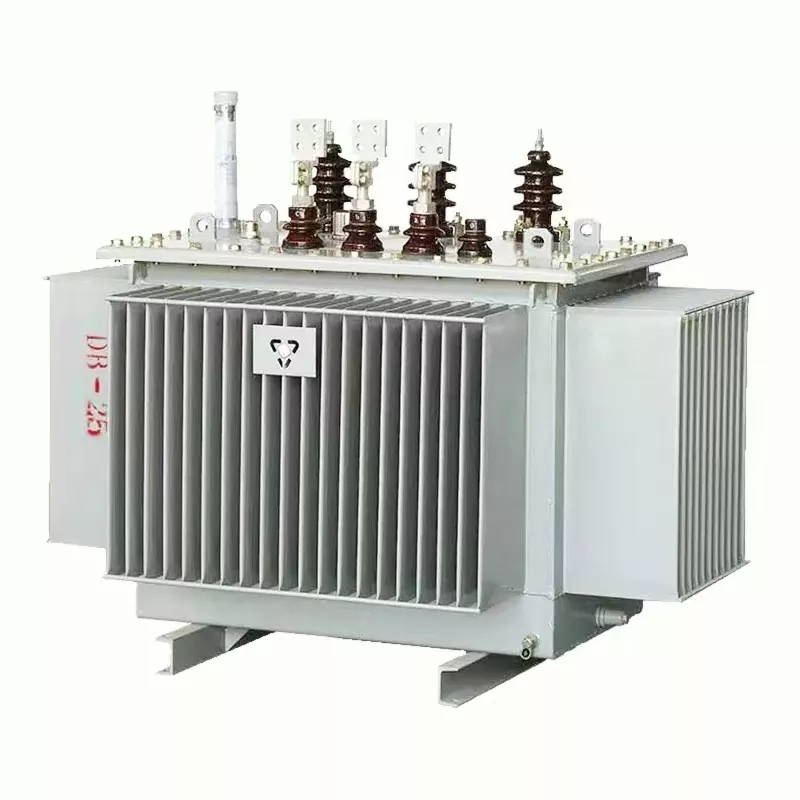

Transformer Agihan yang direndam minyak

Pengubah Agihan Direndam Minyak Elektrik Junray — kapasiti undian daripada 100 kVA kepada 10,000 kVA, voltan tinggi 10 kV atau 35 kV, voltan rendah 0.4 kV. Mempunyai tangki minyak yang dimeterai beralun (kalis bocor, bebas penyelenggaraan), teras keluli silikon berkualiti tinggi (kehilangan 15% lebih rendah daripada model lama), penukaran pili tanpa beban atau atas beban, dan belitan tembaga atau aluminium yang boleh disesuaikan. Direka untuk pemasangan luar di kilang besar, pencawang luar, loji PV berskala besar, dan projek infrastruktur utama. Kapasiti, voltan, voltan impedans, kaedah menukar paip dan bahan penggulungan semuanya boleh disesuaikan untuk memadankan keperluan projek tertentu.

Kapasiti Ultra Tinggi

Mempunyai julat kapasiti beban yang sangat luas—bermula dari 100 kVA hingga 10,000 kVA—transformer ini sangat sesuai untuk memenuhi permintaan beban yang besar, seperti yang terdapat dalam sistem pengagihan kuasa utama kilang berskala besar dan pencawang utama. Ia mengendalikan dengan lancar keperluan kapasiti tinggi yang tidak dapat ditampung oleh pengubah jenis kering.

Keberkesanan Kos yang Tinggi

Menawarkan titik kos yang lebih rendah berbanding dengan transformer jenis kering, penyelesaian ini memberikan penjimatan yang ketara pada kos peralatan untuk projek pengagihan kuasa berskala besar. Tidak perlu mengeluarkan perbelanjaan yang tinggi untuk membeli unit jenis kering; transformer terendam minyak sudah memadai, dengan itu mengurangkan kos keseluruhan projek dengan ketara.

Kesesuaian Luaran

Menampilkan rintangan cuaca yang teguh, unit ini boleh dipasang terus di luar rumah tanpa rasa takut terdedah kepada matahari atau hujan. Reka bentuk tangki beralunnya menggabungkan struktur tertutup yang menghalang kebocoran minyak dan melindungi daripada pencemaran, menjadikan Transformer Pengedaran Rendam Minyak disesuaikan dengan sempurna untuk menahan persekitaran luar yang keras dan menghapuskan keperluan untuk membina bilik pengedaran dalaman khusus.

Kehilangan Rendah & Kecekapan Tenaga

Menggunakan teras keluli silikon berkualiti tinggi, pengubah mempamerkan kehilangan kuasa yang sangat rendah. Sepanjang operasi jangka panjang, ini diterjemahkan kepada penjimatan besar pada bil elektrik, memberikan manfaat penjimatan tenaga yang ketara—khususnya, pengurangan 15% dalam kehilangan kuasa berbanding dengan transformer tenggelam minyak generasi lama.

Matang & Boleh Dipercayai

Dicirikan oleh kadar kegagalan yang rendah, Transformer Pengagihan yang direndam Minyak mendapat manfaat daripada teknologi yang sangat matang dan prestasi operasi yang stabil. Sebagai penyelesaian terbukti yang telah digunakan dalam industri pengagihan kuasa selama beberapa dekad, ia menawarkan penyelenggaraan yang mudah dan sangat sesuai untuk aplikasi pengagihan kuasa luar berskala besar.

Spesifikasi Teknikal

Piawaian & Pematuhan: Produk ini dikilangkan dengan mematuhi piawaian kebangsaan yang terpakai untuk transformer pengedaran tenggelam minyak. Semua prosedur kawalan kualiti dan kaedah ujian kilang mengikut keperluan standard untuk kategori produk ini. Laporan ujian terperinci dan dokumentasi pematuhan tersedia atas permintaan.

Butiran Ketukangan Ketepatan

1. Tangki Minyak Bergelombang: Mempunyai reka bentuk tangki tertutup beralun yang menghalang kebocoran minyak, tidak memerlukan penyelenggaraan dan menghapuskan keperluan untuk konservator minyak luaran.

2. Sistem Penyejukan Minyak Penebat: Menggunakan penyejukan minyak penebat untuk menyampaikan keupayaan pelesapan haba yang kuat, menjadikannya sesuai untuk mengendalikan beban berkapasiti tinggi.

3. Penukar Ketik Luar Litar: Dilengkapi dengan penukar paip luar litar yang membolehkan pelarasan nisbah pengubah berdasarkan turun naik voltan grid, memastikan keserasian dengan tahap voltan yang berbeza-beza.

4. Teras Besi Kehilangan Rendah: Dibina dengan teras keluli silikon berkualiti tinggi yang meminimumkan kehilangan tenaga, sekali gus menggalakkan kecekapan tenaga dan penjimatan elektrik.

5. Struktur Pelindung Luaran: Mempunyai kepungan pelindung khusus yang direka untuk kegunaan luar, menawarkan rintangan teguh terhadap pencemaran dan kelembapan untuk menahan persekitaran luaran yang keras.

Senario Berkenaan

Kilang Berskala Besar: Pengagihan kuasa luar dan beban berkapasiti tinggi untuk loji industri besar.

Pencawang Luaran: Pencawang luar dan kemudahan pengagihan kuasa berkapasiti tinggi.

Sistem PV berskala besar: Transformer luar untuk stesen janakuasa fotovoltaik berskala besar.

Infrastruktur Utama: Pengagihan kuasa luar untuk projek infrastruktur utama.

Pilihan Penyesuaian

Kami menyokong penyesuaian fleksibel untuk Transformer Pengagihan yang direndam Minyak ini untuk memadankan keperluan projek tertentu:

Kapasiti Dinilai: Boleh laras dalam julat 100 kVA hingga 10,000 kVA

Voltan Ternilai: Voltan tinggi 10 kV atau 35 kV; Voltan rendah 0.4 kV

Voltan Impedans: Boleh disesuaikan dalam 4% hingga 8%

Kaedah Pengawalseliaan Voltan: Menukar pili lepas beban atau menukar paip semasa beban

Bahan penggulungan: Kuprum atau aluminium

Untuk membincangkan keperluan projek khusus anda, sila hubungi pasukan jualan kami dengan profil beban anda, syarat pemasangan dan garis masa penghantaran pilihan anda.

Jaminan Kualiti & Pematuhan

Junray Electrical beroperasi di bawah rangka kerja pengurusan kualiti yang komprehensif yang disokong oleh pelbagai pensijilan antarabangsa dan domestik. Untuk siri Pengubah Pengedaran Tenggelam Minyak kami, kami bukan sahaja menekankan kawalan kualiti rutin tetapi juga ujian khusus pengubah yang ketat untuk memastikan kebolehpercayaan jangka panjang dalam menuntut aplikasi pengagihan kuasa luar.

Pensijilan Teras kami:

ISO 9001 – Sistem pengurusan kualiti yang diperakui meliputi keseluruhan proses pengeluaran, daripada pemeriksaan bahan mentah hingga ujian produk siap, memastikan kebolehkesanan dan ketekalan merentas semua unit pengubah.

CE – Produk mematuhi keperluan keselamatan, kesihatan dan perlindungan alam sekitar EU yang penting, memudahkan pelepasan kastam yang lancar dan akses pasaran untuk projek Eropah.

CCC – Pensijilan Wajib China, wajib untuk peralatan elektrik yang dijual dan dipasang dalam pasaran domestik China.

CQC – Pensijilan Kualiti China, mengesahkan bahawa transformer kami memenuhi piawaian prestasi dan keselamatan negara untuk peralatan pengagihan kuasa.

CNAS – Makmal ujian dalaman kami mendapat akreditasi CNAS, mengesahkan keupayaan kami untuk menjalankan ujian pengubah yang mematuhi standard termasuk kehilangan tanpa beban, kehilangan beban, voltan impedans dan ujian voltan tahan menggunakan peralatan yang ditentukur.

Protokol Ujian & Kualiti Khusus Transformer:

Sebagai tambahan kepada pemeriksaan rutin kilang, setiap Transformer Pengagihan Terendam Minyak menjalani ujian khusus berikut mengikut piawaian kebangsaan dan antarabangsa yang berkenaan:

Pengukuran kehilangan tanpa beban dan kehilangan beban – untuk mengesahkan prestasi kecekapan tenaga dan mengesahkan pengurangan kerugian sebanyak 15% berbanding model generasi lama.

Ujian impedans litar pintas – untuk memastikan voltan impedans berada dalam julat 4%-8% yang dijamin.

Ujian voltan tahan kekerapan kuasa – untuk mengesahkan integriti penebat dan kekuatan dielektrik untuk sistem 10kV/35kV.

Ujian impuls kilat (atas permintaan) – untuk mengesahkan keupayaan menahan lonjakan untuk pemasangan luar.

Ujian pengedap – untuk mengesahkan integriti tangki minyak beralun dan menjamin kebocoran minyak sifar di bawah tekanan.

Ujian kualiti minyak – untuk memastikan minyak penebat memenuhi spesifikasi kekuatan dielektrik dan kandungan lembapan.

Pusing ujian nisbah dan pengesahan kumpulan vektor – untuk mengesahkan nisbah pengubah dan hubungan fasa yang betul.

Ujian nyahcas separa (atas permintaan) – untuk aplikasi yang memerlukan tahap nyahcas separa ultra rendah.

Soalan Lazim

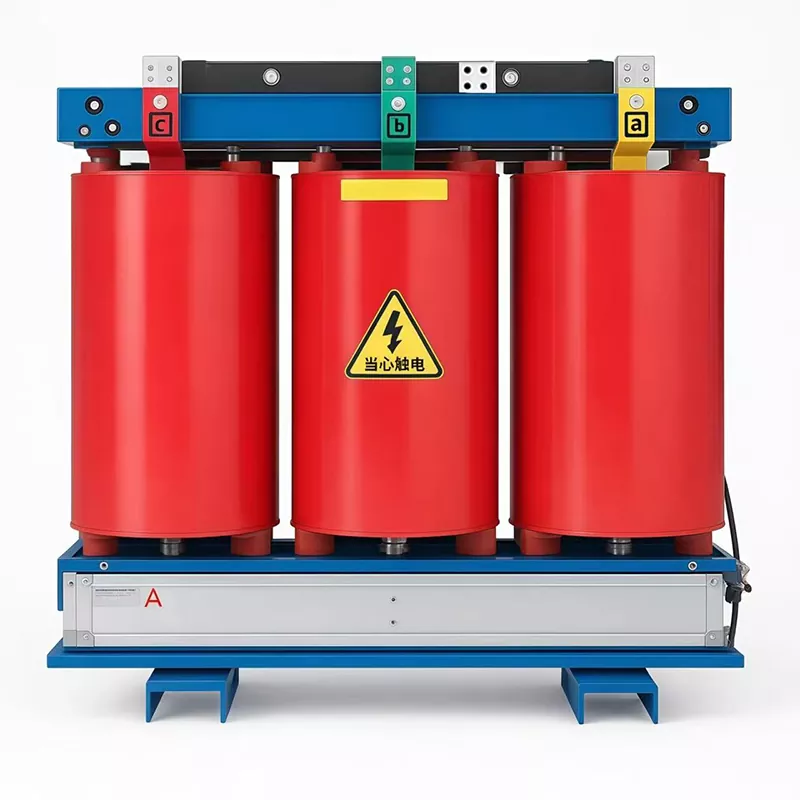

1.Soalan: Apakah perbezaan antara transformer agihan terendam minyak dan transformer jenis kering?

Jawapan: Kapasiti transformer yang direndam minyak boleh mencapai 100kva hingga 10,000kva, yang boleh memenuhi keperluan beban yang sangat besar. Walau bagaimanapun, kapasiti transformer jenis kering adalah terhad. Pada masa yang sama, transformer tenggelam minyak adalah lebih murah daripada transformer jenis kering dan boleh diletakkan terus di luar tanpa memerlukan bilik pengedaran dalaman, menjadikannya lebih sesuai untuk senario pengedaran kapasiti tinggi luaran yang besar.

2. Soalan: Bolehkah produk ini digunakan terus di luar rumah?

Jawapan: Kami telah menggunakan reka bentuk tangki minyak tertutup beralun, yang mempunyai prestasi pengedap yang kuat. Ia berkesan boleh mencegah kebocoran minyak dan pencemaran. Digabungkan dengan struktur pelindung khusus luar, ia boleh menghalang kelembapan, menahan cahaya matahari, hujan dan unsur-unsur lain. Tiada kemudahan perlindungan tambahan diperlukan. Ia amat sesuai dengan persekitaran luar yang keras dan tidak perlu membina bilik pengagihan kuasa dalaman secara berasingan.

3. Soalan: Bolehkah kapasiti dan voltan pengubah tenggelam minyak disesuaikan?

Jawapan: Transformer Pengagihan Terendam Minyak mempunyai kapasiti terkadar antara 100KVA hingga 10,000KVA, dan voltan terkadar meliputi voltan tinggi 10kV/35kV dan voltan rendah 0.4kV. Pada masa yang sama, voltan impedans, kaedah peraturan voltan, dan bahan penggulungan semuanya boleh disesuaikan. Mengikut keperluan pengagihan kuasa luar bagi senario yang berbeza seperti kilang besar dan pencawang luar, kami boleh menyesuaikan peralatan khusus untuk memenuhi keperluan pengagihan kuasa luar berkapasiti besar dengan tepat.

4. Soalan: Di manakah kelebihan kehilangan rendah produk ini secara khusus terletak?

Jawapan: Kami menggunakan teras kepingan keluli silikon berkualiti tinggi, yang mempunyai kadar kehilangan 15% lebih rendah daripada transformer tenggelam minyak lama. Kesan penjimatan tenaga adalah luar biasa. Di bawah operasi jangka panjang, ia boleh mengurangkan kehilangan tenaga elektrik dengan ketara. Jumlah elektrik tertentu yang dijimatkan bergantung pada kapasiti sebenar dan tempoh operasi. Lebih besar kapasiti dan lebih lama masa operasi, lebih banyak elektrik dijimatkan, yang boleh membantu projek pengagihan kuasa besar menjimatkan kos operasi dan penyelenggaraan jangka panjang.

Perkhidmatan Sokongan Teknikal

Sebagai pengilang profesional, kami menyediakan panduan teknikal untuk membantu pelanggan luar negara dengan pemilihan produk yang betul, penyediaan pemasangan dan operasi rutin. Pasukan kami menawarkan sokongan jauh semasa pemasangan dan pentauliahan. Alat ganti tersedia untuk penghantaran cepat. Untuk sebarang pertanyaan teknikal, pasukan kami biasanya membalas dalam masa 24 jam.

Gambaran Keseluruhan Projek Pengubahsuaian

Profil Projek

Projek ini melibatkan pembinaan sistem pengagihan kuasa luaran baharu untuk perusahaan pembuatan bersaiz kecil hingga sederhana dalam taman perindustrian. Beban utama kemudahan ini terdiri daripada peralatan induktif industri standard—seperti mesin pengecap, mesin pelarik, pemampat udara, kipas dan pam—yang dicirikan oleh kitaran mula-henti yang kerap, beban siang pekat dan operasi beban ringan pada waktu malam. Transformer pengedaran terletak pada platform luaran khusus, menawarkan ruang yang luas, pengudaraan yang sangat baik, dan kebebasan daripada sekatan keselamatan kebakaran yang berkaitan dengan kawasan tertutup yang tertutup.

Memandangkan pemasangan luar, keperluan kecekapan kos, keperluan untuk pelesapan haba yang berkesan, dan turun naik beban yang ketara, projek ini menggunakan pengubah kuasa terendam minyak S13-M yang dimeterai secara hermetik dan bukannya unit jenis kering. Transformer tunggal ini berfungsi sebagai sumber kuasa utama untuk keseluruhan kemudahan—yang meliputi kuasa motif, pencahayaan dan peralatan pengeluaran—dengan itu memastikan bekalan kuasa jangka panjang yang stabil untuk operasi.

Cabaran Projek dan Rasional Pemilihan

Kesesuaian ruang luar untuk transformer terendam minyak: Platform pengubah luar menawarkan ruang yang luas dan pengudaraan yang baik, mematuhi piawaian pemasangan tanpa kekangan keselamatan kebakaran yang ketat yang terpakai untuk pemasangan dalaman.

Kawalan kos: Untuk kapasiti yang sama, transformer tenggelam minyak adalah jauh lebih murah daripada transformer jenis kering, dengan ketara mengurangkan pelaburan infrastruktur perusahaan.

Keperluan pelesapan haba yang tinggi: Dengan peralatan industri tertumpu, beban siang hari yang berat, dan peningkatan suhu yang cepat, sistem peredaran minyak penyejukan sendiri bagi transformer tenggelam minyak mengatasi prestasi unit jenis kering, menjadikannya ideal untuk operasi beban berat yang berterusan.

Lebihan beban dan rintangan lonjakan yang teguh: Jentera bengkel mencipta beban lonjakan yang ketara semasa permulaan dan penutupan; transformer terendam minyak menawarkan daya tahan litar pintas dan beban lampau yang unggul, menjadikannya sangat sesuai untuk beban industri yang turun naik.

Penyelenggaraan yang ringkas dan matang: Transformer yang direndam minyak menampilkan struktur yang ringkas, menjadikan diagnosis dan pembaikan kerosakan menjadi mudah dan membenarkan penggunaan alat ganti standard—sesuai untuk keupayaan penyelenggaraan rutin kemudahan. Konfigurasi Peralatan

Berdasarkan jumlah beban yang dikira, satu S13-M-800kVA 10kV/0.4kV yang dimeterai secara hermetik, pengubah tenggelam minyak yang cekap tenaga dipasang pada platform luar. Ia menampilkan reka bentuk tangki beralun yang tertutup rapat tanpa konservator minyak, menjadikannya sesuai untuk operasi luar semua cuaca.

Spesifikasi Peralatan Utama

Model: S13-M-800kVA Pengubah Kuasa Terendam Minyak Tertutup Penuh

Voltan Terkadar: 10±2×2.5% / 0.4kV

Kaedah Penyejukan: Penyejukan diri tenggelam minyak (ONAN)

Bahan Teras: Kepingan keluli silikon kebolehtelapan tinggi; kerugian rendah, struktur cekap tenaga

Ciri-ciri Struktur: Tangki minyak beralun yang tertutup sepenuhnya; bebas penyelenggaraan; pengoksidaan dan tahan kelembapan; prestasi penebat yang stabil

Konfigurasi Perlindungan: Fius putus voltan tinggi, penangkap kilat, suis utama voltan rendah, perlindungan pembumian

Kaedah Pemasangan: Pemasangan overhed luar pada platform keluli; termasuk perlindungan kilat, pembumian, dan pagar keselamatan

Sorotan Pembinaan & Aplikasi

Kerugian ultra rendah dan kecekapan tenaga yang tinggi: Mempunyai struktur penjimatan tenaga S13; tanpa beban dan kehilangan beban adalah jauh lebih rendah daripada model S11 dan S9 yang lebih lama, menghasilkan penjimatan kos elektrik jangka panjang yang besar.

Kebolehsuaian luar yang sangat baik: Struktur tertutup sepenuhnya mengasingkan unit daripada udara, hujan dan habuk; tahan terhadap pemeluwapan dan pengoksidaan; sesuai untuk operasi luar dalam kedua-dua suhu musim panas yang tinggi dan suhu musim sejuk yang rendah.

Pelesapan haba yang unggul: Pelesapan haba yang seragam melalui peredaran minyak pengubah memastikan kenaikan suhu yang stabil di bawah beban berat, mengelakkan isu pengehadan beban suhu tinggi yang biasa berlaku dalam pengubah jenis kering.

Impak tinggi dan rintangan litar pintas: Operasi yang stabil di bawah beban hentakan yang disebabkan oleh permulaan dan pemberhentian motor industri yang kerap; tahan terlalu panas dan tersandung.

Kelebihan prestasi kos yang jelas: Kos peralatan yang rendah, pemasangan mudah dan tidak memerlukan kemudahan pemadam kebakaran yang kompleks, mengurangkan kos infrastruktur pengagihan kuasa kilang dengan ketara.

Prestasi Operasi

Kualiti bekalan kuasa yang stabil dan patuh: Sisihan voltan selepas pentauliahan dan imbangan tiga fasa memenuhi sepenuhnya piawaian kuasa industri, memastikan kelancaran operasi peralatan bengkel.

Tiada anomali di bawah beban puncak: Suhu minyak pengubah dan kenaikan suhu kekal normal semasa pengeluaran siang hari beban penuh; tiada beban berlebihan atau pemanasan tidak normal berlaku.

Pengurangan tenaga dan kerugian yang ketara: Reka bentuk teras kehilangan rendah secara drastik mengurangkan kerugian pengubah, dengan berkesan mengurangkan caj elektrik asas bulanan perusahaan dan kos berkaitan kerugian.

Operasi luar sifar kesalahan: Struktur tertutup sepenuhnya menghapuskan risiko kemasukan air, lembapan dan kakisan, memastikan operasi yang stabil sepanjang tahun. O&M yang Mudah dan Kos Rendah: Peralatan ini mempunyai reka bentuk yang matang dan kadar kegagalan yang rendah; penyelenggaraan rutin hanya memerlukan pemeriksaan visual dan pemeriksaan paras minyak dan pembumian, mengakibatkan beban operasi yang minimum.

Ringkasan Kes

Transformer tenggelam minyak (siri S13-M) ialah pilihan utama untuk projek pengagihan kuasa di loji perindustrian, kawasan pengedaran luar bandar, pencawang grid luaran dan pemasangan tapak terbuka. Berbanding dengan pengubah jenis kering, mereka menawarkan kelebihan seperti pelesapan haba yang unggul, beban lampau yang tinggi dan rintangan hentaman, kos yang lebih rendah, kecekapan tenaga yang sangat baik, dan kemudahan penyelenggaraan. Ia amat sesuai untuk pemasangan luar dan aplikasi perindustrian yang dicirikan oleh turun naik beban yang ketara atau beban berat, mewakili penyelesaian pengubah yang paling matang dan kos efektif untuk projek pengedaran grid luaran.
