Kabinet Kawalan Pemula Star-Delta

Kabinet Kawalan Pemula Bintang-Delta Elektrik Junray ialah penyelesaian permulaan voltan berkurangan kos efektif yang direka khusus untuk motor berkuasa tinggi yang tidak memerlukan peraturan kelajuan. Dengan menggunakan teknologi permulaan delta bintang, ia mengurangkan arus permulaan kepada satu pertiga daripada tahap permulaan terus dalam talian, dengan berkesan menghapuskan penurunan voltan grid, kejutan mekanikal dan kerosakan peralatan yang disebabkan oleh arus masuk yang berlebihan. Dengan struktur yang ringkas dan teguh, ia menawarkan kebolehpercayaan yang jauh lebih tinggi dan kadar kegagalan yang lebih rendah berbanding pemacu frekuensi berubah-ubah, sambil menelan kos lebih kurang 60% lebih rendah. Kuasa yang dinilai berjulat dari 15kW hingga 315kW dengan perlindungan IP40, menyokong kedua-dua pemasangan yang dipasang di lantai dan di dinding. Sesuai untuk aplikasi berkuasa tinggi seperti pam air, kipas, pemampat udara dan tali pinggang penghantar dalam tetapan perindustrian, perbandaran dan komersil di mana permulaan lancar dan perlindungan peralatan adalah kritikal.

Dibangunkan khusus untuk motor berkuasa tinggi

Apabila banyak perusahaan menggunakan motor berkuasa tinggi, mereka akan menghadapi dua masalah teras: Pertama, apabila motor dimulakan secara langsung, arus permulaan terlalu besar, yang bukan sahaja memberi kesan kuat kepada grid kuasa dan menjejaskan operasi normal peralatan lain, tetapi juga mudah merosakkan motor, menyebabkan kerosakan peralatan dan penutupan pengeluaran; Kedua, untuk menyelesaikan masalah arus permulaan, menggunakan kabinet kawalan penukaran frekuensi adalah terlalu mahal. Bagi senario yang tidak memerlukan peraturan kelajuan tetapi hanya perlu mengurangkan arus permulaan, kosnya amat rendah, mengakibatkan pembaziran kos.

Kabinet Kawalan Pemula Star-Delta direka dengan tepat untuk menangani titik kesakitan ini. Ia dibangunkan khusus untuk motor berkuasa tinggi, tanpa memerlukan struktur yang kompleks, ia boleh mencapai permulaan pengurangan voltan yang cekap, mengimbangi kepraktisan dan ekonomi, dan dengan sempurna memenuhi keperluan permulaan pelbagai motor berkuasa tinggi yang tidak memerlukan peraturan kelajuan.

Spesifikasi Teknikal

Kelebihan Teras

Kurangkan voltan semasa permulaan untuk melindungi grid kuasa dan menjadikan motor lebih tahan lama

Semasa permulaan, kaedah sambungan bintang-delta diguna pakai, yang boleh mengurangkan arus permulaan dengan tepat kepada 1/3 daripada arus permulaan terus. Ini menghapuskan sepenuhnya kesan arus besar pada grid kuasa, mengelakkan turun naik voltan dalam grid yang menjejaskan peralatan lain, dan dengan berkesan menghalang motor daripada terbakar akibat arus permulaan yang berlebihan, dengan itu memanjangkan hayat perkhidmatan motor, mengurangkan kos penggantian peralatan, dan menyelesaikan titik kesakitan teras untuk memulakan motor berkuasa besar.

Pilihan yang kos efektif

Berbanding dengan kabinet kawalan frekuensi berubah-ubah, harga Kabinet Kawalan Pemula Star-Delta telah dikurangkan secara langsung sebanyak 60%. Tidak perlu membelanjakan sejumlah besar wang untuk peralatan frekuensi berubah yang kompleks. Untuk senario di mana pelarasan kelajuan tidak diperlukan dan hanya arus permulaan yang perlu dikurangkan, ia boleh memenuhi sepenuhnya keperluan penggunaan, mengurangkan kos perolehan perusahaan dengan ketara dan mengurangkan pelaburan operasi dan penyelenggaraan kemudian. Prestasi kosnya jauh lebih baik daripada produk yang serupa.

Struktur mudah dan stabil

Meninggalkan modul penukaran frekuensi kompleks, menggunakan reka bentuk struktur yang mudah dan praktikal, semasa operasi ia lebih stabil, dengan kadar kegagalan yang sangat rendah. Terutamanya sesuai untuk senario dengan beban yang stabil dan jarang memerlukan penyelenggaraan peralatan. Tidak memerlukan penutupan yang kerap untuk penyelenggaraan, mengurangkan gangguan pengeluaran yang disebabkan oleh kegagalan peralatan dan meningkatkan kecekapan pengeluaran.

Pelbagai perlindungan keselamatan

Disepadukan dengan fungsi perlindungan beban lampau, arus lebih, voltan lampau dan voltan bawah, ia boleh memantau status operasi motor dalam masa nyata. Sebaik sahaja motor menunjukkan sebarang kelainan, peralatan akan dimatikan secara automatik, melindungi motor dan peralatan berkaitan dengan berkesan, mencegah kerosakan peralatan, mengelakkan potensi bahaya keselamatan dan kerugian ekonomi yang disebabkan oleh kegagalan peralatan, dan memastikan operasi yang lebih dipercayai.

Pemasangan adalah mudah dan cekap.

Proses pemasangan adalah mudah. Tiada juruteknik profesional diperlukan untuk menghabiskan banyak masa untuk penyahpepijatan. Ia boleh disiapkan dengan cepat dan sesuai untuk pelbagai projek kejuruteraan yang sedang pesat membangun. Ia mengurangkan masa pemasangan dan membolehkan peralatan digunakan secepat mungkin, dengan itu meningkatkan kecekapan kemajuan projek.

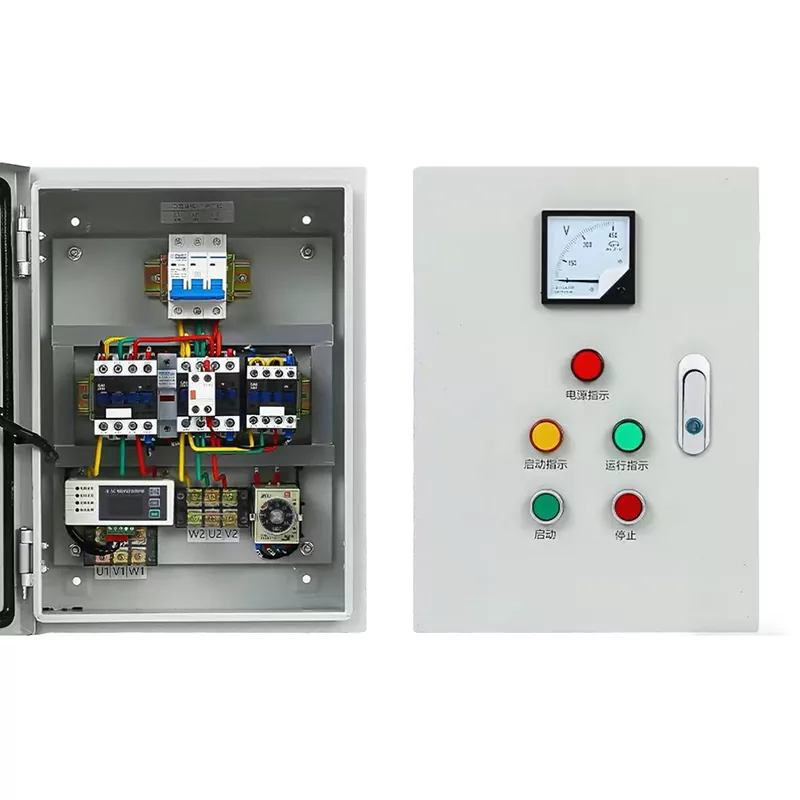

Pembongkaran Komponen Terperinci

Kabinet Kawalan Pemula Star-Delta kami memberi perhatian kepada setiap butiran. Daripada komponen teras kepada proses pendawaian, ia mematuhi piawaian industri dengan ketat. Dengan produk berkualiti tinggi, ia menghapuskan kebimbangan mengenai perolehan dan memastikan operasi stabil jangka panjang. Ia dilengkapi dengan modul permulaan bintang-segitiga khusus. Komponen teras mempunyai kualiti yang sangat baik dan boleh mencapai permulaan pengurangan voltan dengan tepat, dengan berkesan mengurangkan arus permulaan. Ia juga mempunyai pelbagai komponen perlindungan untuk melindungi sepenuhnya keselamatan operasi motor dan mengelakkan sebarang situasi yang tidak normal. Geganti masa yang tepat boleh bertukar secara automatik antara mod permulaan bintang dan segi tiga, dengan pensuisan yang tepat dan operasi yang boleh dipercayai, tanpa memerlukan operasi manual. Reka bentuk pelesapan haba dan pengudaraan yang berdedikasi dengan cepat mengeluarkan haba yang dijana semasa operasi peralatan, menghalang komponen daripada penuaan akibat terlalu panas dan memanjangkan hayat perkhidmatan peralatan. Proses pendawaian standard memastikan pengasingan talian kuasa dan isyarat, dengan pendawaian lurus dan menegak, tanda terminal yang jelas, memudahkan penyelenggaraan kemudian, dan ia juga mematuhi piawaian keselamatan, membolehkan penerimaan projek lancar.

Meliputi pelbagai keperluan permulaan motor berkuasa besar

Kabinet Kawalan Pemula Star-Delta, dengan prestasi cemerlang dan kebolehsuaian yang fleksibel, digunakan secara meluas dalam pelbagai senario motor berkuasa besar yang tidak memerlukan peraturan kelajuan, tepat padan dengan keperluan permulaan industri yang berbeza.

Dalam senario pam air berkuasa besar, ia sesuai untuk pelbagai pam bekalan air berkuasa besar, mencapai pengurangan tekanan lancar bermula dan mengelakkan kerosakan pada pam akibat arus permulaan yang berlebihan;

Dalam senario kipas kuasa besar, ia boleh digunakan untuk memulakan pelbagai kipas kuasa besar, mengurangkan arus permulaan dan memastikan operasi kipas yang stabil;

Dalam senario pemampat udara berkuasa besar, ia sesuai untuk permulaan pemampat udara, dengan mengambil kira kedua-dua kelancaran permulaan dan perlindungan peralatan;

Dalam senario tali pinggang penghantar kuasa besar, ia membantu tali pinggang penghantar untuk bermula dengan lancar, mengurangkan haus peralatan dan meningkatkan kecekapan penghantaran;

Pada masa yang sama, ia juga serasi dengan pelbagai motor berkuasa besar lain yang tidak memerlukan peraturan kelajuan, sama ada dalam pengeluaran perindustrian, kejuruteraan perbandaran atau pelbagai kilang pemprosesan, ia boleh disesuaikan.

Gambaran Keseluruhan Projek Retrofit

Profil Projek

Projek ini melibatkan pengubahsuaian sistem elektrik untuk pam pemadam kebakaran di kompleks komersial. Pemasangan termasuk pam pemercik api utama 30kW dan set pam penstabil tekanan. Dikelaskan sebagai beban memadam kebakaran kecemasan Kelas I, sistem ini menuntut standard yang tinggi untuk memulakan kestabilan, kesan grid yang minimum dan kebolehpercayaan peralatan.

Peralatan asal menggunakan kaedah permulaan terus dalam talian (DOL). Arus masuk besar-besaran pada permulaan kerap menyebabkan penurunan voltan, lampu berkelip-kelip dan beban lampau serta-merta pada pemutus litar huluan. Tambahan pula, lonjakan permulaan berisiko merosakkan struktur mekanikal pam dan memendekkan jangka hayat motor. Untuk mengurangkan arus permulaan, memastikan permulaan lancar dan melindungi kedua-dua grid kuasa dan peralatan pemadam kebakaran, sistem telah dinaik taraf kepada kabinet kawalan permulaan voltan terkurang Star-Delta (Y/Δ), dengan itu memenuhi keperluan kod keselamatan kebakaran untuk permulaan berimpak rendah.

Isu Sebelum Retrofit

Arus masuk permulaan yang berlebihan: Arus permulaan DOL mencapai 6–7 kali arus undian, kerap menyebabkan turun naik voltan grid dan gangguan kuasa seketika untuk peralatan di tapak.

Kerosakan kejutan mekanikal: Tork serta-merta yang berlebihan semasa "keras" voltan penuh mula dikenakan gandingan pam dan galas kepada tekanan berulang, mengakibatkan kadar kegagalan, bunyi dan getaran yang tinggi.

Pemutus hulu tersandung: Arus masuk yang tinggi menyebabkan beban lampau serta-merta pada pemutus litar masuk, membawa kepada gangguan sekali-sekala tersandung dan risiko peralatan pemadam kebakaran gagal digunakan dengan pasti.

Ketidakpatuhan piawaian penerimaan keselamatan kebakaran: Permulaan terus dilarang sama sekali untuk pam bomba berkuasa tinggi; permulaan voltan berkurangan adalah wajib. Kaedah permulaan asal gagal memenuhi kriteria penerimaan.

Ketidakupayaan untuk mengendalikan kitaran mula-henti yang kerap: Permulaan DOL memerlukan kehilangan haba yang tinggi, menjadikannya tidak sesuai untuk operasi mula-henti yang kerap diperlukan semasa pentauliahan sistem kebakaran dan ujian pautan.

Pelan Konfigurasi Peralatan

Berdasarkan spesifikasi motor pam bomba 30kW dan kod elektrik pemadam kebakaran, kabinet kawalan permulaan voltan berkurangan Star-Delta khusus telah dipasang. Kabinet ini memudahkan konfigurasi Star dikurangkan voltan dimulakan diikuti dengan suis automatik tertunda masa kepada operasi voltan penuh Delta. Ia menampilkan perlindungan terhadap beban lampau, kehilangan fasa, litar pintas dan isu haba, serta keupayaan kawalan rangkaian tempatan dan jauh. Spesifikasi Peralatan Teras

Beban Terkawal: 30 kW motor pam pemercik api tiga fasa

Kaedah Permulaan: Mulakan voltan berkurang Bintang (Y) → Suis tertunda masa ke Delta (Δ) untuk operasi berkadar

Arus Mula: Dikurangkan kepada satu pertiga daripada arus permulaan terus dalam talian; meminimumkan kesan grid dengan ketara

Komponen Kawalan: Penyentuh utama, penyentuh titik bintang, penyentuh jalankan, geganti kelewatan masa, pelindung beban lampau terma

Masa Penukaran: Lengah 7 saat pintar untuk menukar; dioptimumkan untuk ciri permulaan pam yang lancar tanpa beban

Fungsi Kawalan: Permulaan manual tempatan, mula jauh melalui pautan penggera kebakaran, maklum balas operasi, penggera kerosakan

Fungsi Perlindungan: Perlindungan kehilangan fasa, perlindungan beban lampau, perlindungan litar pintas, perlindungan penutupan beban lampau haba

Sorotan Retrofit

Pengurangan Ketara dalam Kesan Permulaan: Star-Delta had permulaan voltan berkurangan arus masuk ke julat yang munasabah, dengan berkesan menghapuskan penurunan voltan dan turun naik grid.

Permulaan Sangat Lancar: Permulaan lembut menghilangkan kejutan mekanikal yang keras; mengurangkan kesan tukul air dengan ketara pada pam, motor, dan paip, dengan itu memanjangkan hayat perkhidmatan peralatan.

Logik Perlindungan yang Teguh dan Boleh Dipercayai: Pelbagai lapisan perlindungan elektrik mengesan dengan tepat kehilangan fasa, beban lampau dan kerosakan kunci rotor, mencetuskan penutupan dan penggera tepat pada masanya untuk memastikan kesediaan operasi peralatan.

Sokongan Pautan Sistem Kebakaran: Bersepadu dengan panel kawalan penggera kebakaran untuk membolehkan permulaan automatik semasa kebakaran, mula/henti jauh dan maklum balas status, mematuhi piawaian penerimaan keselamatan kebakaran sepenuhnya.

Reka Bentuk Matang & Kadar Kegagalan Rendah: Litar kawalan Star-Delta adalah ringkas, stabil, mudah diselenggara dan sangat tahan terhadap gangguan—sesuai untuk peralatan kebakaran yang kekal dalam keadaan siap sedia untuk tempoh yang lama tetapi mesti terlibat serta-merta apabila diperlukan.

Keputusan Operasi Selepas Retrofit

Operasi Grid Stabil: Arus masuk dikurangkan secara drastik; tiada turun naik voltan atau kelipan cahaya berlaku di dalam kemudahan, dan pemutus hulu tidak tersandung akibat beban lampau serta-merta.

Permulaan Lancar, Tanpa Kejutan: Motor dan pam dimulakan dengan lancar dengan getaran dan bunyi yang berkurangan dengan ketara; risiko yang berkaitan dengan tukul air saluran paip dihapuskan sepenuhnya.

Perlindungan Tepat dan Boleh Dipercayai: Pelbagai larian ujian dan ujian kaitan dilakukan dengan jayanya tanpa penggera palsu atau operasi yang tidak diingini; 100% integriti operasi peralatan.

Penerimaan Keselamatan Kebakaran yang Berjaya: Kaedah permulaan, logik kawalan dan fungsi pautan mematuhi sepenuhnya kod reka bentuk elektrik untuk sistem keselamatan kebakaran, lulus pemeriksaan penerimaan akhir.

Mengurangkan Kos O&M: Kadar kegagalan peralatan telah menurun dengan ketara; menghapuskan keperluan untuk pembaikan yang kerap atau penggantian bahagian mekanikal, memastikan operasi jangka panjang yang stabil dan boleh dipercayai. Ringkasan Kes

Kabinet kawalan permulaan voltan berkurangan Star-Delta mewakili penyelesaian permulaan yang paling banyak digunakan dan matang untuk peralatan berkuasa tinggi—seperti pam air, kipas, motor industri dan sistem pemadam kebakaran—antara 30 kW hingga 132 kW. Dicirikan oleh struktur yang ringkas, kestabilan tinggi, kadar kegagalan yang rendah, dan keberkesanan kos yang sangat baik, ia mengurangkan lonjakan permulaan motor dan melindungi kedua-dua grid kuasa dan peralatan mekanikal. Mematuhi piawaian keselamatan kebakaran dan elektrik industri, ia berfungsi sebagai peralatan kawalan standard untuk bangunan awam, projek perbandaran dan sistem kuasa industri.
