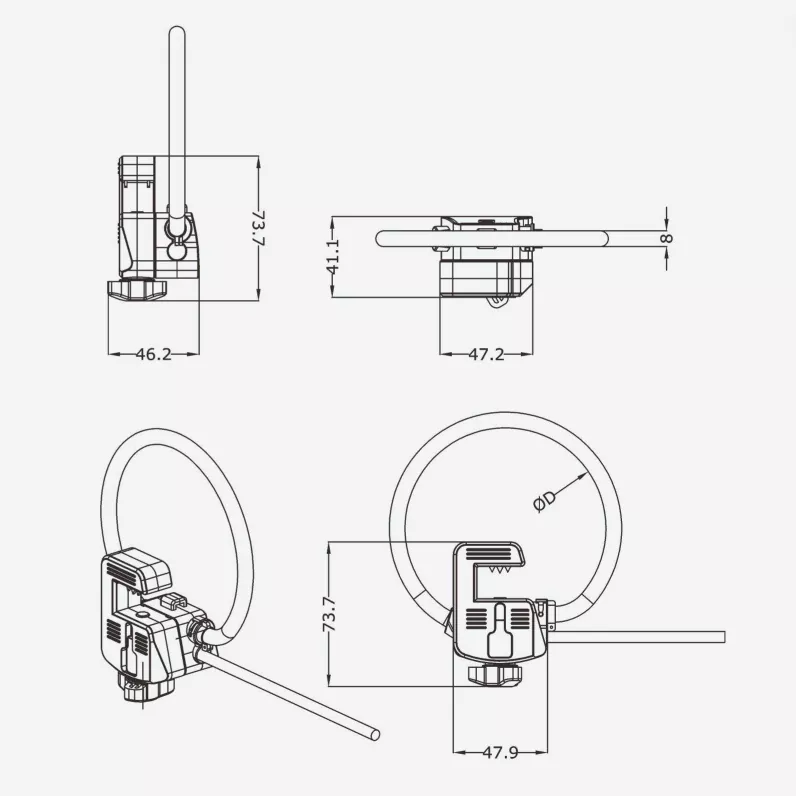

Pengubah Arus Gegelung Jenis Busbar

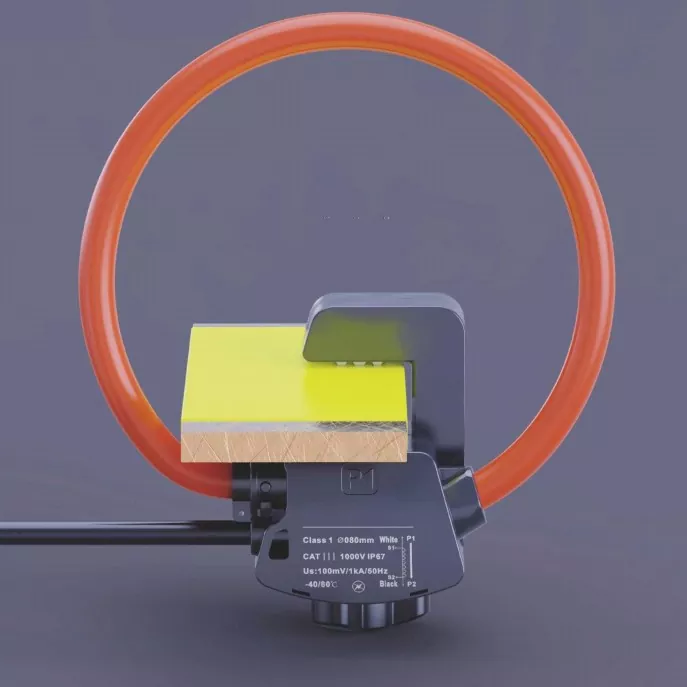

Dibina daripada bahan penebat yang tahan cuaca, fleksibel dan perumah kalis air gred industri yang diperkukuh, pengubah arus gegelung jenis Busbar sesuai untuk persekitaran yang keras seperti kabinet pengedaran luar, loji fotovoltaik, stesen pengecas EV dan infrastruktur kuasa luar perbandaran. Ia menyokong aplikasi termasuk pemantauan semasa luar, analisis penggunaan tenaga dan penilaian kualiti kuasa.

Ciri Produk Utama

Ketepatan peneraju pasaran: Ketepatan kelas 0.5 dengan ralat kedudukan minimum dan kerentanan rendah kepada medan elektrik luaran; tersedia dalam sensitiviti 22.5 mV/kA, 50 mV/kA, dan 100 mV/kA.

IP67 tertutup sepenuhnya, kalis air dan kalis habuk: Pengedap profesional pada perumah dan titik keluar kabel melindungi daripada hujan, pemeluwapan dan kemasukan habuk. Ia sesuai untuk persekitaran yang keras—seperti tapak terbuka, terowong utiliti bawah tanah dan bengkel lembap—memastikan tiada kemasukan air atau litar pintas semasa penggunaan luar jangka panjang.

Reka bentuk perindustrian suhu lebar: Beroperasi dengan pasti pada julat -40°C hingga +80°C. Dibina dengan bahan dan proses yang tahan keterlaluan suhu, pengubah arus gegelung jenis Busbar mengekalkan prestasi dan ketepatan pengukuran yang stabil walaupun terdapat turun naik yang ketara dalam suhu ambien, sama ada dalam keadaan sejuk beku di utara atau dalam keadaan panas dan lembap di selatan.

Struktur teras pisah untuk pemasangan talian langsung yang pantas: Reka bentuk buka kunci snap membenarkan pemasangan di tapak untuk satu orang tanpa mengubah suai pendawaian sedia ada atau memerlukan gangguan bekalan elektrik. Ia amat sesuai untuk menaik taraf peralatan pengedaran luar yang lama, membantu memendekkan garis masa projek dan mengurangkan kos pembinaan.

Gegelung fleksibel untuk senario pemasangan yang kompleks: Badan gegelung menawarkan sedikit fleksibiliti, membolehkannya muat di sekeliling kabel bulat, bar bas segi empat tepat dan konduktor yang tidak teratur. Ia sesuai untuk ruang kabinet padat dan susun atur pendawaian padat, mengatasi had pemasangan yang berkaitan dengan pengubah arus tegar tradisional.

Senario Aplikasi Biasa

Sistem PV Luaran: Pemantauan semasa pada sisi AC/DC kotak penggabung PV, penyongsang rentetan dan pencawang jenis kotak luar.

Cerucuk Pengecasan Tenaga Baharu: Pengesanan dan pemeteran semasa untuk cerucuk pengecasan DC/AC luaran dan litar pengedaran stesen pengecasan.

Pengagihan Kuasa Luar Perbandaran: Pemantauan dalam talian untuk kabinet kawalan lampu jalan, unit utama gelang luar (RMU) dan sistem pengagihan kuasa dalam terowong utiliti bawah tanah.

Peralatan Perindustrian Luaran: Mengendalikan pemantauan semasa dan amaran awal kerosakan untuk kipas luar, pam air dan pemampat di zon perindustrian.

Stesen Penyimpanan Tenaga: Pemerolehan semasa caj/nyahcas untuk kabinet penyimpanan tenaga luar dan gugusan bateri.

Field Power O&M: Pengukuran mudah alih untuk pemeriksaan sementara, penyelesaian masalah dan ujian beban pada talian luar.

Persekitaran Lembap/Menghakis: Pengesanan semasa untuk peralatan pengagihan kuasa di kerja air, loji rawatan kumbahan dan kemudahan pantai.

Projek Retrofit Pemantauan Pengagihan Kuasa Dalam Talian

I. Gambaran Keseluruhan Projek

Nama Projek: Pemantauan status pengagihan kuasa voltan rendah dan penyesuaian semula untuk petak utiliti kuasa terowong utiliti bawah tanah Sangtiandao, Taman Perindustrian Suzhou.

Lokasi Projek: Terowong utiliti bawah tanah dalam Sabuk Inovasi Sains & Teknologi Sangtiandao, Taman Perindustrian Suzhou, Wilayah Jiangsu.

Tarikh Siap Retrofit: Mei 2024.

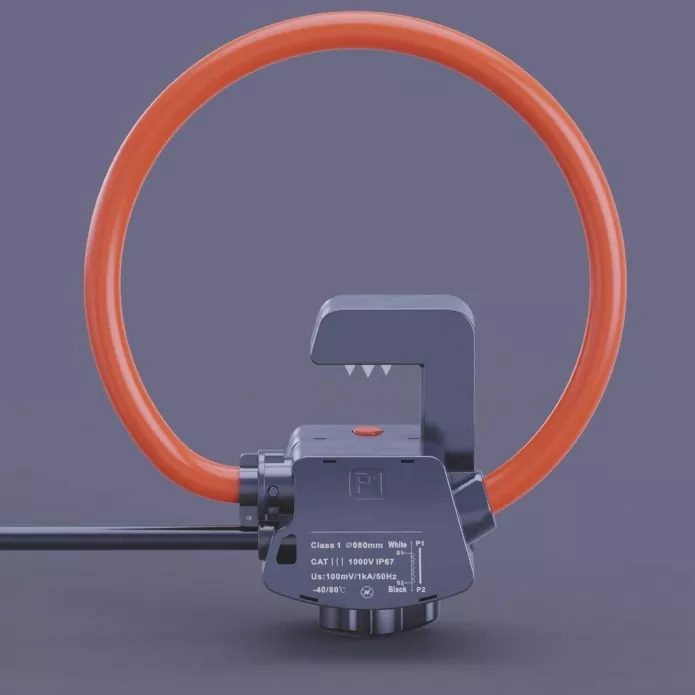

Produk Digunakan: φ80mm IP67 gegelung Rogowski fleksibel teras berpecah suhu lebar.

Terowong utiliti bawah tanah Sangtiandao ialah projek infrastruktur perbandaran utama di Taman Perindustrian Suzhou. Menjangkau kira-kira 8.6 kilometer, terowong ini menempatkan petak berasingan untuk utiliti kuasa, utiliti am dan saluran paip gas. Petak utiliti kuasa membekalkan elektrik kepada sistem kritikal—termasuk pencahayaan, pengudaraan, perlindungan kebakaran, pemantauan alam sekitar dan pemindahan kecemasan—mengklasifikasikannya sebagai "Beban Tahap 1" dengan keperluan yang sangat tinggi untuk kebolehpercayaan bekalan kuasa.

Persekitaran bawah tanah dalam terowong mengekalkan kelembapan relatif melebihi 92% sepanjang tahun, dengan pengumpulan air jangka pendek setempat berlaku semasa musim hujan. Transformer semasa asal (bernilai IP40) telah beroperasi selama tiga tahun; pada masa ini, dua belas unit mengalami kakisan terminal dan rintangan penebat yang terdegradasi, manakala dua unit mengalami anomali pemerolehan isyarat akibat pemeluwapan dan kemasukan air, menimbulkan risiko keselamatan yang serius. Tambahan pula, disebabkan klasifikasi beban yang tinggi, gangguan kuasa yang berpanjangan untuk pengubahsuaian tidak dapat dilaksanakan, menjadikan kaedah pemasangan pengubah arus tradisional sukar untuk dilaksanakan. Berikutan penilaian yang meluas, projek itu memilih gegelung Rogowski berkadar IP67, fleksibel, teras berpecah sebagai komponen pengesan arus teras, membolehkan peningkatan sistem pemantauan merentas semua litar tanpa memerlukan sebarang gangguan kuasa.

II. Cabaran Utama Sebelum Perbaikan Semula

Persekitaran bawah tanah yang mempunyai kelembapan tinggi, terdedah kepada air; peralatan standard tidak mempunyai perlindungan yang mencukupi. Terowong utiliti bawah tanah ialah ruang terkurung yang dicirikan oleh kelembapan tinggi dan pemeluwapan teruk, dengan bahagian rendah terdedah kepada pengumpulan air sementara semasa musim hujan. Transformer arus standard (CT) biasanya hanya menawarkan perlindungan IP40; pengedapan yang lemah membolehkan lembapan dan wap air menembusi selongsong, yang membawa kepada kakisan penggulungan, degradasi penebat dan hanyutan isyarat. Dengan purata hayat perkhidmatan kurang daripada tiga tahun, penggantian yang kerap meningkatkan kos dan memperkenalkan risiko gangguan bekalan elektrik.

Kekangan bekalan kuasa Peringkat-1; isu pematuhan mengenai pengubahsuaian berasaskan gangguan. Bekalan kuasa dalam petak elektrik terowong utiliti menyokong sistem keselamatan kritikal—seperti pencegah kebakaran, pengudaraan dan pengawasan—mengklasifikasikannya sebagai beban Tahap-1 di mana gangguan berkaitan penyelenggaraan adalah dilarang kecuali dalam keadaan kecemasan yang melampau. CT teras pepejal tradisional memerlukan pemotongan kabel atau pembongkaran busbar semasa pemasangan, yang melanggar piawaian pengurusan operasi dan menimbulkan risiko keselamatan yang ketara; akibatnya, cadangan tersebut gagal mendapat kelulusan dari awal lagi.

Ruang sempit dan kabel padat; kesukaran pemasangan dengan CT tegar. Dulang kabel di dalam petak elektrik disusun rapat, dengan laluan lebar kurang daripada satu meter. Kabel kuasa keratan rentas besar mempunyai jejari lentur yang besar, meninggalkan ruang kerja yang tidak mencukupi untuk CT teras belah tegar; pemasangan hampir mustahil untuk litar yang terletak di sudut atau menampilkan kabel bertindan. Penyusunan semula kabel akan meningkatkan beban kerja dan risiko keselamatan secara eksponen.

Kos pemeriksaan manual yang tinggi; kelewatan yang ketara dalam pengesanan dan penyelesaian kerosakan. Terowong utiliti meliputi jarak yang jauh dengan titik pemantauan yang tersebar luas; satu pusingan pemeriksaan memerlukan lebih empat jam. Bahaya seperti arus tidak normal atau beban litar hanya dikesan semasa pemeriksaan bulanan, mengakibatkan tindak balas tertunda. Insiden lepas termasuk beban litar yang tidak dapat dikesan dan terlalu panas, yang mempercepatkan penuaan penebat kabel. III. Konfigurasi Peralatan dan Reka Bentuk Sistem

Untuk menangani keperluan teras terowong utiliti bawah tanah—kelembapan/air berdiri yang tinggi khususnya, gangguan kuasa sifar, ruang terkurung dan O&M terpencil—projek ini menggunakan gegelung Rogowski fleksibel berkadar IP67 φ80mm, bersuhu lebar, teras berpecah yang dipasangkan dengan terminal pemerolehan data kalis air. Data dihantar melalui rangkaian gelang terowong ke pusat pemantauan permukaan, membolehkan pemantauan masa nyata dalam talian semasa merentas semua litar.

IV. Sorotan Projek

IP67 perlindungan tertutup sepenuhnya; berkesan menyelesaikan masalah kelembapan dan kemasukan air. Perumahan peralatan menggunakan kimpalan ultrasonik untuk pengedap, dengan kalis air bertetulang di saluran keluar kabel, mencapai penarafan IP67 keseluruhan. Ini memastikan operasi yang stabil dalam persekitaran dengan kelembapan dan pemeluwapan relatif 100%, serta semasa tempoh rendaman yang singkat dalam air berdiri. Berikutan penggunaan, sistem itu bertahan pada musim "Meiyu" (hujan plum) Suzhou 2024 dan hujan lebat musim panas; walaupun pengumpulan air berulang di bahagian terowong rendah, tiada peranti yang mengalami kemasukan air, kakisan atau anomali isyarat.

Pemasangan langsung memastikan gangguan kuasa sifar dan keselamatan untuk beban kritikal. Kesemua 64 unit telah dipasang dan ditauliahkan sementara sistem kekal bertenaga. Pembinaan tidak mengganggu bekalan kuasa ke petak elektrik atau menjejaskan operasi sistem keselamatan seperti pencegah kebakaran, pengudaraan dan pemantauan. Ini mematuhi sepenuhnya piawaian pengurusan untuk beban terowong utiliti kritikal sambil menghapuskan risiko keselamatan dan pematuhan yang berkaitan dengan gangguan bekalan elektrik.

Struktur fleksibel menyesuaikan diri dengan ruang terkurung; kecekapan pemasangan meningkat dua kali ganda. Gegelung fleksibel boleh dibengkokkan dengan mudah, membolehkan pemasangan lilitan mudah walaupun dalam laluan sempit dan dulang kabel yang padat. Purata masa pemasangan seunit hanya 5 minit—lebih dua kali lebih cekap daripada memasang transformer arus tegar tradisional. Kesemua 64 unit dipasang dalam masa tiga hari sahaja, dengan ketara mengurangkan masa yang dihabiskan untuk bekerja di ruang bawah tanah terkurung dan mengurangkan risiko keselamatan pembinaan.

Prestasi stabil merentasi suhu yang luas tanpa hanyut; sangat mudah menyesuaikan diri dengan persekitaran bawah tanah. Menggunakan belitan tahan suhu tinggi/rendah dan teknologi pengedap, sistem mengekalkan ketepatan pengukuran Kelas 1 dalam persekitaran bawah tanah yang sentiasa sejuk dan lembap. Ia tidak mempamerkan hanyutan terma atau histeresis magnet, menawarkan kestabilan data yang jauh lebih baik daripada transformer konvensional. Pemantauan jauh menggantikan pemeriksaan manual, dengan ketara mengurangkan kos O&M. Data semasa dimuat naik dalam masa nyata ke pusat pemantauan berasaskan darat, membolehkan kakitangan O&M menjejak status pengendalian keseluruhan litar tanpa memasuki terowong utiliti, manakala amaran pop timbul automatik memberitahu mereka tentang anomali. Kekerapan pemeriksaan terowong telah menurun daripada dua kali sebulan kepada sekali setiap suku, kos buruh O&M telah menurun sebanyak 60%, dan purata masa tindak balas kerosakan telah dipotong daripada dua jam kepada lima minit.

V. Keputusan Operasi Selepas Retrofitting

Sifar kegagalan peralatan dan keupayaan perlindungan yang mematuhi. Sehingga Januari 2025, 64 unit telah beroperasi secara stabil selama lapan bulan. Setelah mengharungi pelbagai cabaran alam sekitar—termasuk pemeluwapan semasa musim hujan, pengumpulan air daripada ribut lebat, dan suhu musim sejuk yang rendah—tiada kejadian kemasukan air, kakisan atau hanyutan isyarat. Kadar integriti peralatan berada pada 100%, dan jangka hayat perkhidmatan melebihi lapan tahun, jauh melebihi jangka hayat purata tiga tahun peralatan asal.

Sifar gangguan elektrik, risiko sifar dan penerimaan pematuhan yang berjaya. Pemasangan telah selesai tanpa sebarang gangguan bekalan elektrik atau kesan ke atas operasi selamat terowong utiliti. Projek itu meluluskan pemeriksaan penerimaan khusus oleh pihak berkuasa pengurusan terowong utiliti Taman Perindustrian Suzhou pada percubaan pertama, menjadi projek model untuk pengubahsuaian pengagihan kuasa pintar terowong utiliti bawah tanah di taman itu.

Kecekapan O&M yang dipertingkatkan dengan ketara dan pengendalian bahaya keselamatan secara proaktif. Pemantauan jarak jauh masa nyata membolehkan amaran awal automatik untuk anomali seperti lebihan beban, keadaan di bawah arus dan ketidakseimbangan tiga fasa. Sejak pentauliahan, tiga kejadian hubungan terminal litar yang lemah telah dikenal pasti dan diperbetulkan sebelum meningkat kepada kegagalan, dengan berkesan menghalang insiden keselamatan seperti kabel terlalu panas dan kerosakan penebat.

Mengurangkan jumlah kos kitaran hayat. Walaupun kos perolehan seunit lebih tinggi sedikit daripada transformer semasa standard, jumlah kos kitaran hayat projek adalah 45% lebih rendah daripada penyelesaian tradisional—berkat hayat perkhidmatan yang lebih lama, kos O&M dan penggantian yang lebih rendah, serta kelebihan pemasangan sifar gangguan—menunjukkan manfaat ekonomi yang ketara.

VI. Ringkasan Kes

Pengubah arus gegelung jenis bar bas IP67 sangat sesuai untuk persekitaran pengagihan kuasa khusus—seperti terowong utiliti bawah tanah, loji rawatan air sisa dan pencawang bawah tanah—yang dicirikan oleh kelembapan tinggi, risiko pengumpulan air dan ruang terkurung. Ia secara asasnya menyelesaikan tiga titik kesakitan industri utama yang dikaitkan dengan pengubah tradisional: perlindungan yang tidak mencukupi, keperluan untuk gangguan bekalan elektrik semasa pemasangan dan kekangan ruang. Mendayakan peningkatan pemantauan dalam talian sistem pengagihan kuasa dengan kos pemasangan yang minimum dan gangguan operasi yang boleh diabaikan, ia berfungsi sebagai penyelesaian yang sangat boleh dipercayai untuk pemasangan semula pintar pengagihan kuasa dalam infrastruktur perbandaran bawah tanah dan persekitaran industri yang lembap.
