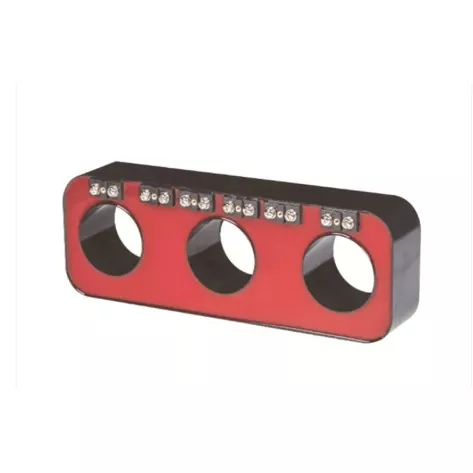

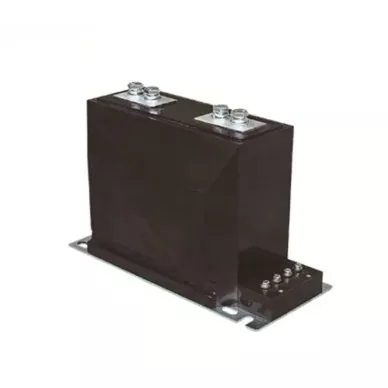

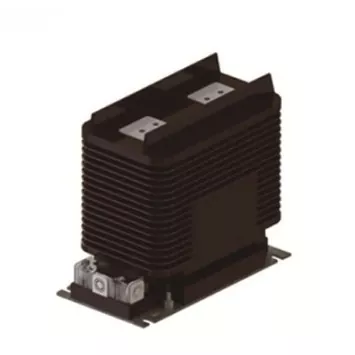

Pengubah Arus

Fungsi penukaran teras daripada voltan tinggi kepada voltan rendah

Dalam sistem kuasa voltan tinggi, mengukur arus besar secara langsung bukan sahaja berbahaya tetapi juga sukar dicapai. Pengubah Arus ini berfungsi sebagai komponen penukaran teras, melaksanakan tugas penting untuk menukar arus besar pada bahagian voltan tinggi kepada arus kecil voltan rendah standard untuk digunakan oleh instrumen dan peranti perlindungan.

Output isyarat piawai: Ia boleh menukar arus beberapa ratus ampere atau lebih tinggi daripada bahagian voltan tinggi kepada arus kecil standard 5A, untuk digunakan oleh meter dan peranti perlindungan.

Dwi fungsi pengukuran dan perlindungan: Ia menyediakan isyarat pengukuran yang tepat untuk instrumen pemeteran dan isyarat tindakan untuk peranti perlindungan geganti, memastikan litar boleh diputuskan dengan cepat sekiranya berlaku kerosakan.

Pelengkap sistem: Ia melengkapkan fungsi pengubah voltan dan bersama-sama membentuk konfigurasi standard sistem pengagihan voltan tinggi, berfungsi sebagai asas untuk memastikan operasi grid kuasa yang selamat.

Parameter Produk

Pengukuran ketepatan tinggi dan prestasi pemeteran

Untuk pemeteran kuasa dan perlindungan, ketepatan data adalah amat penting. Transformer Semasa ini mencapai kawalan ketepatan yang terkemuka di industri dan boleh memenuhi keperluan pemeteran yang ketat.

Ralat pengukuran yang sangat rendah: Kami menawarkan dua gred ketepatan tinggi, kelas 0.2 dan kelas 0.5, yang boleh menangkap perubahan semasa dengan tepat dan memastikan ketulenan dan kebolehpercayaan data pemeteran.

Kebolehsuaian yang luas: Sama ada untuk pemeteran tenaga kuasa dalam penyelesaian perdagangan atau pengukuran semasa untuk pemantauan sistem, ia boleh memberikan data ketepatan tinggi yang stabil dan konsisten.

Sesuai untuk persekitaran yang keras: Dalam senario di mana ketepatan pengukuran adalah sangat kritikal, seperti pemeteran yang tepat dan perlindungan nod kritikal.

Reka bentuk perlindungan tertutup sepenuhnya yang kukuh dan tahan lama

Memandangkan peralatan voltan tinggi selalunya perlu beroperasi dalam persekitaran luar atau perindustrian yang kompleks, kami telah menggunakan reka bentuk struktur tertutup sepenuhnya untuk memastikan kestabilan jangka panjang peralatan dalam keadaan yang teruk.

Prestasi penebat tinggi: Transformer Semasa menggunakan bahan perlindungan penebat voltan tinggi khusus, memastikan prestasi penebat yang boleh dipercayai dan berkesan mencegah risiko kerosakan voltan tinggi, dengan itu melindungi keselamatan kakitangan dan peralatan.

Keupayaan kalis air dan kalis debu: Struktur yang dimeterai sepenuhnya memberikannya keupayaan kalis air dan habuk yang sangat baik, menyesuaikan sepenuhnya dengan persekitaran luar dan menghapuskan kebimbangan hakisan oleh hujan atau pengumpulan habuk yang menyebabkan kerosakan.

Operasi kadar kegagalan yang rendah: Reka bentuk pengedap yang kukuh mengurangkan kadar kegagalan peralatan dengan ketara, mengurangkan kos penyelenggaraan, dan memastikan operasi stabil jangka panjang sistem kuasa.

Penyelesaian pemasangan kejuruteraan yang fleksibel dan boleh disesuaikan

Untuk memenuhi keperluan pemasangan pelbagai projek kejuruteraan kuasa, Transformer Semasa ini telah direka bentuk dengan pertimbangan penuh terhadap kemudahan dan kesejagatan pemasangan.

Antara muka pemasangan standard: Reka bentuk produk mematuhi piawaian industri dan boleh dipasang terus dalam suis seperti kabinet voltan tinggi dan unit gelang utama, tanpa perlu mengubah suai struktur kabinet.

Tahap voltan yang boleh digunakan secara meluas: Ia menyokong voltan terkadar 10KV dan 35KV, dan nisbah arus terkadar meliputi julat luas dari 5/5 hingga 2500/5, yang mampu menyesuaikan diri dengan pelbagai senario pengedaran voltan tinggi.

Perkhidmatan tersuai: Kami menawarkan penyesuaian untuk nisbah semasa dan ketepatan. Berdasarkan keperluan voltan tinggi khusus anda, kami boleh mencipta penyelesaian pengubah arus eksklusif.

Senario Aplikasi dan Domain Aplikasi

Sistem pengagihan kuasa voltan tinggi: Digunakan untuk pengukuran dan pemantauan semasa dalam kabinet pengagihan voltan tinggi untuk memastikan keselamatan pengagihan kuasa.

Projek pencawang: Menjalankan pengukuran semasa dan tugas perlindungan geganti di pencawang, melindungi hab grid kuasa.

Sistem penjanaan kuasa fotovoltaik: Digunakan untuk pengukuran arus voltan tinggi dan perlindungan di stesen penggalak fotovoltan, memudahkan sambungan grid tenaga bersih.

Projek kejuruteraan voltan tinggi: Pengukuran dan pemantauan semasa dalam pelbagai projek voltan tinggi, menyediakan sokongan data yang tepat.

Komitmen Kualiti dan Perkhidmatan Kilang Sumber

Sebagai pengeluar peralatan kuasa profesional di China, Junray Electrical mematuhi piawaian kebangsaan untuk pengubah semasa dalam pengeluarannya, dan komited untuk menyediakan pelanggan dengan Transformer Semasa berkualiti tinggi.

Ujian kilang yang ketat: Setiap pengubah mesti menjalani ujian ketepatan yang ketat, menahan ujian voltan dan ujian penebat sebelum meninggalkan kilang untuk memastikan operasi yang stabil dan selamat.

Keupayaan pembuatan yang kukuh: Bergantung pada kilang kami sendiri dan proses pengeluaran yang matang, kami boleh menjamin ketekalan dan kebolehpercayaan produk, memenuhi keperluan perolehan kejuruteraan berskala besar.

Sokongan teknikal profesional: Kami menyediakan perkhidmatan selepas jualan yang komprehensif dan sokongan teknikal, menjawab soalan anda pada bila-bila masa dan melindungi projek kuasa anda.

Soalan Lazim

1. Adakah Current Transformer ini sesuai untuk pemasangan luar?

betul-betul. Produk ini menggunakan struktur tertutup sepenuhnya dan mempunyai prestasi kalis air dan habuk yang sangat baik, yang membolehkannya menyesuaikan diri dengan pelbagai persekitaran luar yang keras. Tidak perlu risau air atau habuk masuk dan menjejaskan operasi.

2. Apakah perbezaan antara gred ketepatan 0.2 dan 0.5?

Ralat pengukuran gred 0.2 adalah lebih kecil dan ketepatannya lebih tinggi. Ia biasanya digunakan dalam senario penyelesaian perdagangan dengan keperluan pengukuran yang sangat tinggi. Gred 0.5 mempunyai ketepatan yang lebih rendah sedikit dan sesuai untuk pengukuran industri am dan litar perlindungan. Anda boleh memilih berdasarkan keperluan sebenar anda.

3. Adakah anda menawarkan penyesuaian bukan standard?

Junray Electrical mempunyai pasukan teknikal profesional yang menyokong penyesuaian parameter seperti nisbah semasa dan tahap ketepatan. Kami boleh mencipta produk eksklusif berdasarkan keperluan voltan tinggi khusus anda, memastikan keserasian sempurna dengan senario istimewa.

Kajian Kes Retrofit

I. Gambaran Keseluruhan Projek

Projek ini melibatkan pembaikan dan pemasangan semula peralatan di pencawang teras bandar 110kV. Transformer arus cast-resin (CT) sedia ada dalam ruang penyuap 10kV telah beroperasi selama lebih 12 tahun, menahan turun naik beban jangka panjang, harmonik grid dan perubahan suhu dan kelembapan kitaran. Semasa operasi, isu seperti hanyut data pensampelan, pensampelan perlindungan yang tidak normal dan terlalu panas (dikesan melalui termografi inframerah) kerap berlaku. Masalah ini menyebabkan ketidakseimbangan dalam data semasa dan kuasa yang dipantau dan menimbulkan risiko keselamatan yang ketara—termasuk kegagalan perlindungan untuk beroperasi, maloperasi dan penjanaan voltan tinggi akibat litar terbuka litar sekunder—dengan itu menjejaskan kebolehpercayaan bekalan kuasa serantau dengan teruk.

Untuk menghapuskan secara menyeluruh risiko yang berkaitan dengan peralatan penuaan dan untuk meningkatkan ketepatan pemeteran dan kebolehpercayaan perlindungan, semua CT substandard dan penuaan di seluruh pencawang telah digantikan dengan unit berketepatan tinggi, penebat tinggi dan tahan penuaan. Pada masa yang sama, pembetulan litar sekunder, pengesahan kekutuban, ujian suntikan arus primer, dan pengesahan tetapan perlindungan telah dilakukan untuk memastikan operasi grid kuasa yang selamat dan stabil.

II. Isu Sebelum Retrofit

Penuaan penebat dalaman dan pelepasan separa yang teruk: Operasi jangka panjang CT lama membawa kepada pereputan penebat gegelung dan kemasukan lembapan; pelepasan separa dalaman berlaku, dan keputusan ujian untuk kandungan gas dan rintangan penebat gagal memenuhi piawaian.

Ketepatan persampelan hanyut dan ketidakseimbangan data tiga fasa: Prestasi magnetik teras besi merosot, mengakibatkan ralat melebihi had di bawah kedua-dua keadaan beban ringan dan berat; pemeteran adalah tidak tepat, dan turun naik arus yang ketara telah diperhatikan dalam sistem pemantauan.

Risiko litar sekunder yang ketara: Pendawaian bukan standard pada blok terminal lama dan kegagalan pada litar pintas/belitan ganti tanah mewujudkan risiko utama penjanaan voltan tinggi dan ablasi terminal yang disebabkan oleh pengarkaan semasa keadaan litar terbuka sekunder.

Kebolehpercayaan perlindungan yang lemah: Kecacatan penebat antara pusingan dalam CT menyebabkan herotan pensampelan, membawa kepada maloperasi atau kegagalan untuk mengendalikan sistem perlindungan talian, sekali gus mengancam keselamatan peralatan talian.

Ketidakupayaan untuk menyelesaikan secara asas risiko O&M: Peralatan telah melebihi hayat perkhidmatannya dan mempamerkan berbilang titik panas semasa termografi inframerah; penyelenggaraan rutin dan ujian tidak dapat menghapuskan risiko yang ditimbulkan oleh penuaan dalaman secara menyeluruh. III. Pelan Konfigurasi Peralatan

Berdasarkan parameter peralatan utama pencawang, keperluan perlindungan dan pemeteran, dan spesifikasi penyeragaman peralatan Grid Negeri, semua transformer arus voltan sederhana (CT) 10kV akan diganti. Konfigurasi ini menampilkan belitan bebas untuk perlindungan dan pemeteran, struktur ketepuan tinggi dan ketepuan magnetik rendah, dan pematuhan ketat kepada amalan pemasangan litar sekunder yang piawai.

Parameter Peralatan Teras

Model: LZZBJ9-10 Pengubah Arus Voltan Sederhana Dalaman

Voltan Ternilai: 10kV (serasi dengan sistem pengagihan 10kV pencawang)

Nisbah Transformasi: 600/5A (dipadanankan dengan beban penyuap)

Kelas Ketepatan: Kelas Pemeteran 0.2S; Kelas Perlindungan 5P20 (memenuhi keperluan dwi untuk pemeteran ketepatan tinggi dan perlindungan yang tepat)

Ciri-ciri Struktur: Penebat tuangan sepenuhnya, tahan penuaan, ketepuan magnet rendah, dan tahan gangguan harmonik

Spesifikasi Litar Sekunder: Semua belitan ganti adalah litar pintas yang boleh dipercayai dan dibumikan untuk menghapuskan risiko voltan tinggi yang disebabkan oleh litar terbuka sekunder

Item Ujian: Pemeriksaan kekutuban selepas penggantian, ujian nisbah transformasi, ujian penebat, ujian suntikan arus primer, dan ujian operasi geganti perlindungan

Fungsi/Aplikasi: Persampelan arus talian, pemeteran tenaga, beban lampau/perlindungan litar pintas dan pemantauan data hujung belakang

IV. Sorotan Pembinaan dan Aplikasi

Reka bentuk dwi-belitan bebas dengan pemisahan fungsi yang jelas: Penggulungan pemeteran memastikan pengukuran tenaga yang tepat dan bebas ralat, manakala penggulungan perlindungan memastikan operasi yang boleh dipercayai semasa kerosakan; kedua-duanya beroperasi secara bebas tanpa campur tangan bersama, memastikan keselamatan yang tinggi.

Ketepuan magnet yang rendah dan persampelan stabil: Bahan teras berkualiti tinggi memberikan rintangan kepada lonjakan harmonik dan beban lampau, memastikan kelinearan persampelan yang sangat baik merentas keadaan beban ringan, beban berat dan kerosakan.

Penghapusan sepenuhnya bahaya litar terbuka sekunder: Pematuhan ketat kepada protokol litar pintas dan pembumian untuk belitan sekunder dan pembetulan pendawaian yang lapuk dan tidak patuh menghapuskan punca utama arka, kerosakan penebat dan risiko kecederaan voltan tinggi.

Prestasi penebat yang sangat baik sesuai untuk operasi jangka panjang: Struktur tuangan resin epoksi baharu menawarkan rintangan kelembapan, habuk dan penuaan, dengan berkesan menghalang pelepasan separa dan risiko litar pintas antara pusingan.

Ujian komprehensif dan penerimaan patuh: Satu set penuh ujian elektrik selepas penggantian dan pemeriksaan operasi mengesahkan pematuhan; data diselaraskan dengan tepat dengan sistem bahagian belakang, memenuhi piawaian penerimaan Grid Negeri sepenuhnya. V. Prestasi Operasi Selepas Retrofitting

Data pemeteran yang tepat dan stabil: Arus tiga fasa adalah seimbang, dan data kekal bebas daripada hanyut atau turun naik; ralat pemeteran disimpan dalam had standard, memastikan statistik kehilangan talian yang tepat dan boleh dipercayai.

Perlindungan sensitif dan boleh dipercayai: Persampelan kerosakan untuk litar pintas dan beban lampau adalah tepat dan sahih; sistem perlindungan beroperasi dengan betul tanpa trip palsu atau kegagalan untuk trip, meningkatkan dengan ketara keupayaan keselamatan dan perlindungan peralatan talian.

Penghapusan bahaya keselamatan utama: Kecacatan berisiko tinggi—seperti penuaan penebat, nyahcas separa, litar terbuka litar sekunder dan arka terminal—telah dihapuskan sepenuhnya, dan kenaikan suhu peralatan semasa operasi kekal dalam had biasa.

Data pemantauan bahagian belakang yang tepat dan sah: Data telemetri dan telesignal dihantar dalam masa nyata dengan ketepatan tinggi, membolehkan kakitangan O&M menilai keadaan beban dan status kerosakan dengan tepat.

Keupayaan perkhidmatan peralatan yang dipertingkatkan: Peralatan baharu menawarkan ketahanan yang unggul terhadap penuaan, gangguan dan kejutan mekanikal, memenuhi keperluan untuk operasi pencawang jangka panjang, selamat dan stabil.

VI. Ringkasan Kes

Transformer arus voltan sederhana (CT) ialah komponen penderiaan teras dalam pencawang, alat suis voltan sederhana, sistem perlindungan talian dan persediaan pemeteran tenaga, memainkan peranan dwi dalam pemerolehan data dan pencetusan perlindungan. CT yang semakin tua terdedah kepada isu seperti degradasi penebat, ketepuan magnetik dan kecacatan litar sekunder, yang boleh menyebabkan ketidaktepatan pemeteran, kerosakan perlindungan dan insiden keselamatan voltan tinggi. Projek pengubahsuaian ini—melibatkan pemasangan CT baharu berketepatan tinggi, mutu kerja litar menengah terpiawai, dan ujian dan penentukuran yang komprehensif—telah meningkatkan ketepatan pemeteran grid dan kebolehpercayaan perlindungan dengan berkesan, berfungsi sebagai projek terpiawai model untuk pemulihan bahaya dan peningkatan kualiti/kecekapan dalam peralatan pencawang.
