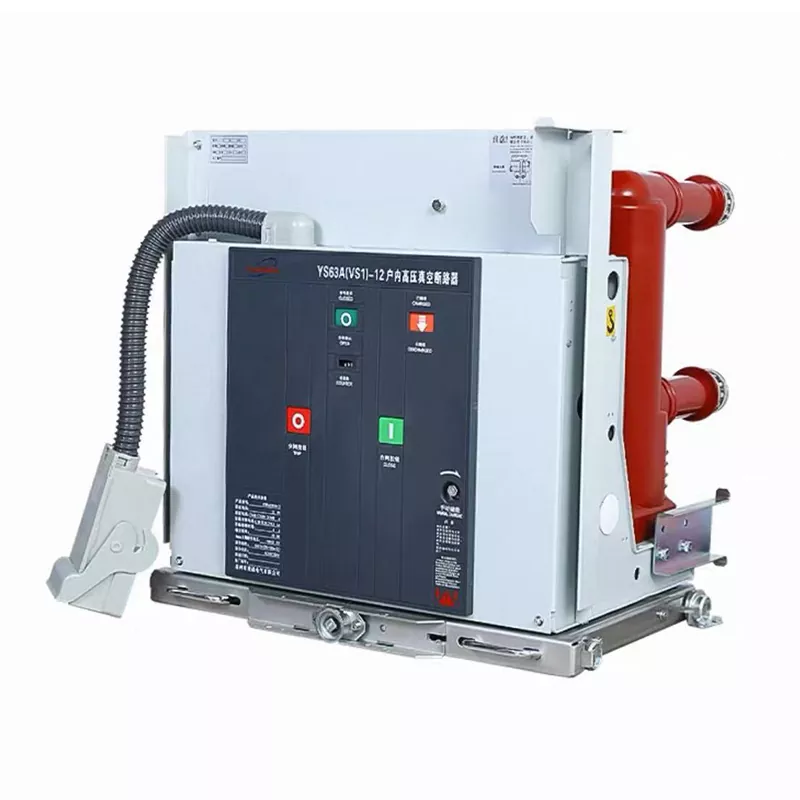

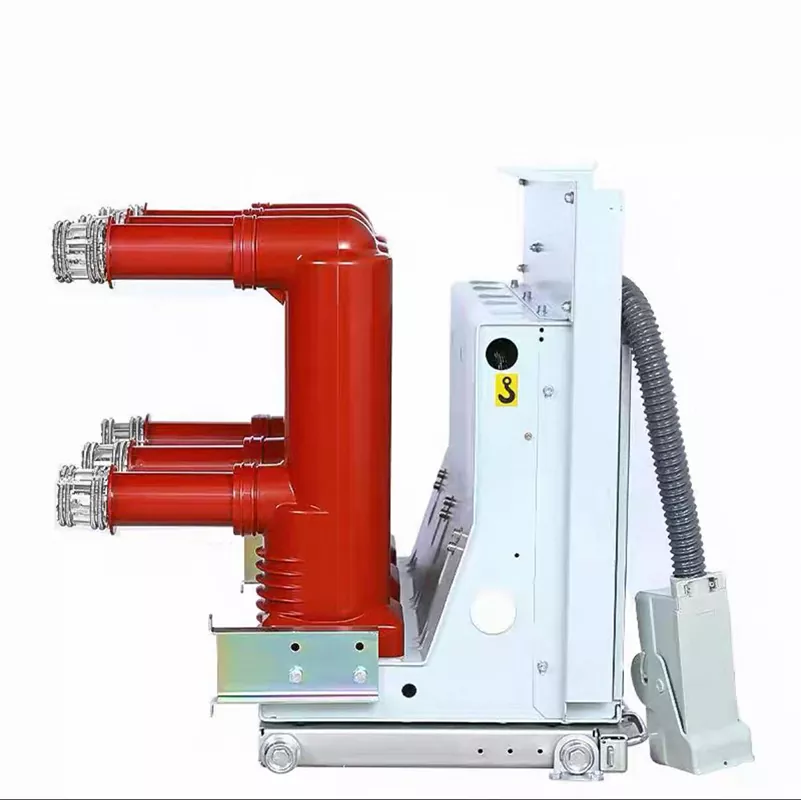

Pemutus Litar Vakum VS1

Adakah anda bimbang sekiranya berlaku litar pintas pada talian voltan tinggi, pemutus litar, kerana keupayaan pemadam arka yang tidak mencukupi, tidak akan dapat memotong arus, mengakibatkan pengubah terbakar atau bahkan letupan? Dalam persekitaran voltan tinggi 10kV, tenaga arka adalah sangat besar. Pemutus litar minyak tradisional atau suis biasa tidak lagi dapat memenuhi keperluan keselamatan ketat grid kuasa moden. Pemutus Litar Vakum VS1 dari Junray Electrical direka khusus untuk menangani titik kesakitan teras ini. Kami menggunakan vakum sebagai medium pemadam arka dan memanfaatkan kekuatan penebat yang sangat tinggi dan keupayaan pemadam arka untuk memadamkan arka dengan cepat pada titik lintasan sifar arus. Ini bermakna tidak kira betapa teruknya kerosakan litar pintas pada talian, ia boleh memutuskan bekalan kuasa dengan pasti, menghalang pengembangan kerosakan dan menghapuskan sepenuhnya kebimbangan anda tentang kapasiti pemecahan voltan tinggi.

Gangguan Arka Vakum dan Perlindungan Tepat

Daya saing teras Pemutus Litar Vakum VS1 terletak pada reka bentuk ruang gangguan arka termaju dan mekanisme pengendalian spring yang boleh dipercayai:

Kapasiti gangguan hebat: Menggunakan ruang gangguan arka vakum khusus, penyentuh mempunyai rintangan sentuhan rendah dan tempoh arka yang pendek. Berbanding dengan peralatan yang lebih lama, ia boleh mengganggu arus litar pintas yang lebih besar (sehingga 40kA), menyesuaikan dengan sempurna kepada keadaan teruk talian voltan tinggi 10kV, memastikan ia masih boleh "pecah dan padam" dalam kerosakan yang melampau.

Mekanisme perlindungan dwi: Dilengkapi dengan beban lampau yang tepat dan fungsi perlindungan litar pintas. Apabila keabnormalan dalam arus talian dikesan, bersama-sama dengan peranti perlindungan geganti, ia boleh memutuskan litar secara automatik dan pantas, melindungi peralatan voltan tinggi yang mahal seperti transformer dan kabel secara berkesan, dan mencegah kerosakan kekal akibat arus lebihan.

Keserasian standard: Bersaiz padat, ia boleh dipasang dengan sempurna pada kenderaan, bukan sahaja menjimatkan ruang dalaman kabinet suis, tetapi juga menjadikan penyelenggaraan dan pembaikan sangat mudah, dengan operasi boleh dicapai dengan hanya menolak masuk atau menarik keluar.

Jaminan Kualiti Junray Electrical

Sebagai Pengeluar profesional dengan kepakaran teknikal yang mendalam, Junray Electrical mematuhi piawaian kebangsaan pemutus litar vakum VS1 semasa pengeluaran. Kilang kami dilengkapi dengan pemutus vakum termaju dan talian pemasangan, memastikan setiap pemutus litar memenuhi piawaian industri.

Pemutus Litar Vakum VS1 ini mempunyai mekanisme operasi simpanan spring yang sangat boleh dipercayai, dengan tindakan buka dan tutup yang tajam dan tepat, jangka hayat mekanikal yang panjang dan kadar kegagalan yang sangat rendah. Setiap pemutus litar menjalani penyahpepijatan kuasa hidup yang ketat, ujian voltan tahan kekerapan kuasa, ujian rintangan gelung dan ujian ciri mekanikal sebelum meninggalkan kilang, memastikan operasi yang stabil pada arus undian antara 630A hingga 3150A, memberikan anda perlindungan keselamatan voltan tinggi yang tahan lama.

Spesifikasi Teknikal

Senario yang berkenaan:

Pengagihan kuasa industri: Kabinet masuk dan keluar 10kV untuk kilang, melindungi motor besar dan transformer.

Bangunan komersial: Kabinet penerima kuasa voltan tinggi untuk bangunan bertingkat tinggi dan bangunan pejabat.

Pencawang: Komponen pelindung teras pelbagai pencawang dalaman 10kV.

Penyelesaian sehenti

Memilih Junray Electrical bukan sekadar memilih Pembekal, tetapi memilih rakan kongsi yang boleh dipercayai untuk keselamatan voltan tinggi. Kami mempunyai pasukan profesional seramai 50 orang, termasuk 5 jurutera sebut harga sepenuh masa, yang boleh memberikan anda perkhidmatan tersuai yang pantas dan tepat.

Kami berjanji untuk menawarkan respons pantas global 7×24 jam. Jika anda sedang mencari produk yang sesuai dengan kabinet KYN28, mempunyai kapasiti pecah yang kuat dan boleh dipercayai, jangan teragak-agak lagi. Hubungi kami segera untuk mendapatkan perundingan teknikal dan sebut harga percuma, dan biarkan Junray Electrical membina sistem pengagihan kuasa yang selamat, stabil dan cekap untuk anda.

Gambaran Keseluruhan Projek Retrofit

I. Ringkasan Projek

Projek ini melibatkan naik taraf dan pemasangan semula alat suis voltan tinggi 10kV di pencawang 110kV sebuah taman perindustrian. Panel penyuap 10kV sedia ada dilengkapi dengan pemutus litar vakum model awal yang sudah lapuk yang telah digunakan untuk masa yang lama dan mengalami penuaan mekanisme mekanikal. Isu di tapak selalunya termasuk kelesuan gegelung penutup, kesesakan mekanisme, kegagalan penyimpanan tenaga dan kegagalan untuk beroperasi semasa kerosakan. Apabila kerosakan litar pintas berlaku, suis gagal membersihkan kerosakan serta-merta, menyebabkan peranti perlindungan hulu tersandung (tersandung simpati). Ini mengakibatkan gangguan bekalan elektrik yang meluas di seluruh kawasan, memberi kesan teruk kepada pengeluaran loji berterusan dan kebolehpercayaan bekalan kuasa rangkaian pengedaran. Suis lapuk mempamerkan keupayaan pemadam arka yang terdegradasi dan ciri mekanikal yang kurang daripada piawaian, gagal memenuhi keperluan operasi semasa untuk pensuisan yang kerap dan pembersihan kerosakan pantas dalam rangkaian pengedaran.

Untuk menyelesaikan secara asas risiko yang berkaitan dengan kegagalan alat suis untuk beroperasi, maloperasi, dan kecacatan mekanikal, dan untuk meningkatkan keupayaan pembersihan kerosakan litar pintas, semua suis penuaan dalam pencawang sedang digantikan dengan pemutus litar vakum voltan tinggi dalaman VS1. Ini berfungsi sebagai suis pelindung teras untuk sistem pengagihan 10kV, mengendalikan pensuisan beban serta pembersihan pantas beban lampau dan kerosakan litar pintas.

II. Isu Sebelum Retrofit

Keletihan gegelung penutup yang kerap dan gangguan mekanisme: Disebabkan oleh pensuisan suis tambahan yang tidak betul dan sisihan had mekanikal, litar gagal diputuskan dengan segera selepas operasi penutupan selesai. Ini menyebabkan gegelung kekal bertenaga dan terlalu panas, menyebabkan keletihan dan kegagalan penutupan yang kerap.

Kegagalan mekanisme penyimpanan tenaga dan ketidakupayaan untuk melakukan operasi berulang: Penuaan atau kesesakan suis mikro simpanan tenaga dan hakisan sentuhan menghalang penyimpanan tenaga automatik selepas spring penutup dilepaskan. Ini mengehadkan unit kepada operasi tunggal, gagal memenuhi keperluan penutupan semula.

Kegagalan untuk beroperasi semasa kerosakan litar pintas, menyebabkan tersandung simpati: Prestasi pemadaman arka menurun dan kelajuan pembukaan yang tidak mencukupi menghalang pembersihan ralat pantas semasa litar pintas talian. Ini mencetuskan suis huluan untuk beroperasi, dengan itu meluaskan skop gangguan bekalan elektrik.

Penuaan dan terlalu panas sesentuh tulip: Keletihan dan penyepuhlindapan mata air sesentuh yang bergerak mengakibatkan daya pengapit tidak mencukupi. Operasi jangka panjang membawa kepada peningkatan rintangan sentuhan, menyebabkan sentuhan terlalu panas dan risiko pelepasan separa semasa tempoh beban puncak. Beban kerja O&M yang tinggi dan kadar lulus ujian yang rendah: Alat suis penuaan mempamerkan ciri mekanikal yang melebihi had dan penebat yang terdegradasi; ujian pencegahan tahunan secara konsisten menunjukkan pelbagai parameter yang gagal memenuhi piawaian, menjadikannya mustahil untuk menghapuskan bahaya tersembunyi sepenuhnya.

III. Pelan Konfigurasi Peralatan

Selaras dengan piawaian pengedaran voltan tinggi 10kV dan keadaan operasi pencawang, projek ini melibatkan penggantian semua unit dengan pemutus litar vakum tetap/tarik keluar VS1. Unit-unit ini menggunakan mekanisme pemadam arka vakum dan kendalian spring, menawarkan kelebihan seperti kelajuan operasi yang tinggi, hayat mekanikal yang panjang, kepupusan arka menyeluruh dan operasi tanpa penyelenggaraan, berfungsi sebagai peralatan perlindungan teras untuk talian pengedaran 10kV.

Spesifikasi Peralatan Teras

Model: VS1/1250A-25kA Pemutus Litar Vakum Voltan Tinggi Dalaman

Voltan Ternilai: 12kV (sesuai untuk sistem pengedaran voltan sederhana 10kV)

Nilai Arus: 1250A (memenuhi keperluan pembawa arus untuk beban loji berat)

Arus Pemutus Litar pintas: 25kA (mampu membersihkan kerosakan litar pintas fasa ke fasa dan fasa ke tanah yang teruk)

Medium Pemadaman Arka: Pengganggu vakum tinggi (tiada gas bebas; tiada risiko pembakaran atau letupan)

Mekanisme Operasi: Mekanisme penyimpanan tenaga spring bersepadu (kelajuan pembukaan/tutup yang stabil dan ciri mekanikal yang sangat baik)

Fungsi Perlindungan: Mampu mengganggu arus beban, arus beban lampau dan arus litar pintas; mempunyai keupayaan memecahkan kesalahan yang tulen

Ujian Berkaitan: Pengesahan selepas penggantian termasuk ujian ciri mekanikal, ujian voltan tahan penebat, pemeriksaan rintangan gelung dan pengesahan penuh masa buka/tutup.

IV. Sorotan Pembinaan dan Aplikasi

Kepupusan Arka Vakum – Selamat dan Bebas Bahaya: Bergantung pada persekitaran vakum tinggi untuk kepupusan arka; tidak mengandungi minyak atau gas SF6 dan tidak menimbulkan risiko pembakaran atau letupan. Kelajuan kepupusan arka jauh melebihi suis minyak rendah yang lebih lama, memastikan pembersihan kerosakan yang bersih dan menyeluruh.

Mekanisme Stabil – Menghapuskan Pembakaran Gegelung: Logik suis tambahan yang dioptimumkan dan pengehad mekanikal memastikan litar terputus sebaik sahaja operasi penutupan selesai, menyelesaikan sepenuhnya isu biasa keletihan gegelung yang disebabkan oleh tenaga yang berpanjangan.

Penyimpanan Tenaga Automatik – Menyokong Penutupan Semula: Suis mikro storan tenaga berketepatan tinggi memastikan operasi yang sensitif dan boleh dipercayai; penyimpanan tenaga automatik selepas penutupan memenuhi keperluan untuk penutupan semula grid dan senario operasi yang kerap. Prestasi sentuhan yang sangat baik dan kenaikan suhu yang boleh dikawal: Struktur pengapit sentuhan tulip dioptimumkan untuk memastikan rintangan sentuhan yang stabil; tiada terlalu panas atau pelepasan separa semasa operasi beban penuh jangka panjang.

Bebas penyelenggaraan dengan hayat perkhidmatan yang sangat panjang: Pengganggu vakum menawarkan pengedap yang stabil dan kehausan mekanikal yang minimum, menghapuskan keperluan untuk menambah gas berkala atau menukar minyak, sekali gus mengurangkan kos operasi dan penyelenggaraan dengan ketara.

V. Keputusan Operasi Selepas Retrofitting

Penghapusan sepenuhnya isu kegagalan untuk beroperasi dan maloprasi: Operasi pembukaan dan penutupan adalah jelas dan tegas, dan semua parameter ciri mekanikal memenuhi piawaian; tiada masalah dengan gangguan mekanisme atau kegagalan penyimpanan tenaga.

Pencegahan tersandung hulu dan pembendungan skop kerosakan: Sesar litar pintas dibersihkan dengan tepat dan cepat; suis tempatan beroperasi dengan pasti tanpa mencetuskan pemutus huluan, meningkatkan kebolehpercayaan bekalan kuasa dengan ketara.

Sifar peralatan terlalu panas dan penebat yang stabil: Rintangan litar berada dalam had dan kualiti sentuhan adalah sangat baik; tiada bunyi terlalu panas atau nyahcas yang tidak normal berlaku semasa tempoh beban puncak sepanjang tahun.

Fungsi penutupan semula yang boleh dipercayai: Penutupan semula automatik memulihkan kuasa selepas kerosakan sementara, dengan berkesan meminimumkan tempoh gangguan untuk pengguna.

Ujian dan penerimaan yang berjaya: Semua ujian—termasuk ciri mekanikal, penebat, voltan tahan dan kapasiti pembawa arus—memenuhi piawaian; peralatan berjaya melepasi ujian pencegahan utiliti kuasa dan pemeriksaan penerimaan standardisasi.

VI. Ringkasan Kes

Pemutus litar vakum VS1 berfungsi sebagai suis pelindung teras untuk suis 10kV dan merupakan peranti utama dalam rangkaian pengedaran yang mampu mengganggu kerosakan litar pintas. Perbezaan utama: Walaupun suis pemutus beban FLN36 hanya boleh membuat dan memutuskan arus beban—tidak mempunyai keupayaan gangguan litar pintas—pemutus litar vakum VS1 boleh mengganggu arus litar pintas, beban lampau dan beban, memberikan perlindungan yang tulen. Menawarkan kelebihan seperti pemadam arka vakum, kestabilan mekanisme, operasi tanpa penyelenggaraan, hayat perkhidmatan yang panjang, serta keselamatan dan kebolehpercayaan yang tinggi, ia kini merupakan alat suis voltan tinggi yang paling banyak digunakan dan diseragamkan untuk kemudahan perindustrian dan perlombongan, kompleks kediaman dan pencawang.

Soalan Lazim

Soalan: Dalam jenis kabinet manakah Pemutus Litar Vakum VS1 ini boleh digunakan?

Jawapan: Ia direka terutamanya untuk KYN28 AC Metal-Eclosed Switchgear, dan ia juga boleh serasi dengan XGN2 dan kabinet voltan tinggi tetap yang lain. Saiz piawai dan lubang pemasangannya memastikan keserasian sempurna dengan jenis kabinet arus perdana.

Soalan: Adakah pencelah vakum memerlukan penyelenggaraan?

Jawapan: Pengganggu vakum adalah bebas penyelenggaraan. Ia dimeterai dalam silinder penebat dan tidak terjejas oleh habuk atau kelembapan luaran. Hanya pemeriksaan ciri mekanikal biasa dan ujian rintangan gelung diperlukan, dengan ketara mengurangkan beban kerja penyelenggaraan.

Soalan: Adakah mungkin untuk menyesuaikan arus undian dan kapasiti pecah?

Jawapan: Ya, boleh. Kami boleh menyesuaikan tahap semasa yang berbeza seperti 630A, 1250A, 1600A, 2000A, 2500A, 3150A, dan kapasiti pecah yang berbeza seperti 20kA, 25kA, 31.5kA, 40kA mengikut keperluan projek anda, untuk memastikan padanan parameter sistem anda.
