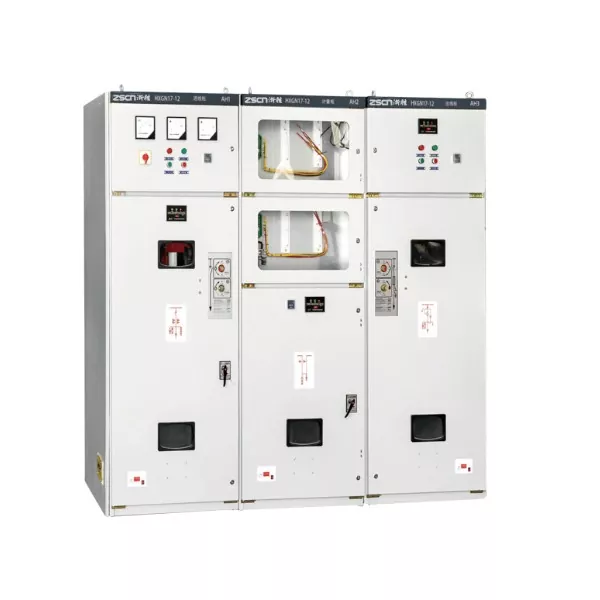

HXGN17-12 Unit Utama Cincin Tertutup Logam

Dalam banyak senario pengedaran rangkaian gelang kecil 10kV, kebolehpercayaan peralatan adalah sangat menuntut. Walau bagaimanapun, prestasi kabinet rangkaian gelang HXGN biasa tidak mencukupi dan kestabilan operasinya adalah lemah, menjadikannya sukar untuk memenuhi keperluan bekalan kuasa bagi senario sedemikian. Dalam sesetengah kes, kabinet rangkaian cincin perlu dipasang di pencawang jenis kotak. Kabinet rangkaian cincin biasa bersaiz terlalu besar dan mempunyai kebolehsesuaian yang lemah, menjadikannya mustahil untuk digunakan secara fleksibel. Unit Utama Cincin Tertutup Logam HXGN17-12 menangani titik kesakitan ini dengan tepat. Berdasarkan HXGN biasa, ia telah dinaik taraf secara menyeluruh, dengan mengambil kira kebolehpercayaan, kekompakan dan kebolehsuaian, dan telah menjadi penyelesaian dinaik taraf eksklusif untuk pengedaran rangkaian gelang kecil 10kV mewah.

Tiga Peningkatan Utama

Unit Utama Cincin Tertutup Logam HXGN17-12 ialah versi dinaik taraf bagi HXGN biasa. Setiap kelebihan dioptimumkan untuk memenuhi keperluan teras pengagihan kuasa rangkaian cincin kecil.

Struktur yang lebih baik, operasi yang lebih stabil dan boleh dipercayai: Mengguna pakai struktur kotak yang lebih baik, berbanding kabinet rangkaian cincin HXGN biasa, reka bentuk struktur adalah lebih munasabah, susun atur komponen dalaman dioptimumkan, mengurangkan risiko operasi, kadar kegagalan dikurangkan dengan ketara, tiada penyelenggaraan yang kerap diperlukan, menyesuaikan dengan sempurna kepada keperluan kebolehpercayaan tinggi bagi operasi rangkaian jangka panjang 10kV yang mampu bertahan dan tahan lama. bekalan kuasa berterusan.

Suis beban SF6, prestasi pemadam arka yang unggul: Dilengkapi dengan suis beban SF6 yang matang, menggunakan gas SF6 sebagai penebat dan medium pemadam arka, keupayaan pemadam arka jauh melebihi suis vakum biasa, dengan kelajuan pecah yang cepat, tenaga arka kecil, hakisan sentuhan yang sedikit, operasi yang lebih dipercayai dan mempunyai ciri-ciri rangkaian kecil 10 yang lebih baik, yang lebih baik memenuhi rangkaian kecil 10. tanpa penyelenggaraan jangka panjang, mengurangkan kos operasi dan penyelenggaraan kemudian.

Perlindungan selang lima pencegahan, operasi yang lebih selamat: Dilengkapi dengan peranti selang lima pencegahan khusus, dengan tegas mengikut keperluan keselamatan "lima pencegahan", mencegah sepenuhnya salah operasi seperti operasi beban, sentuhan tidak sengaja dengan bahagian hidup, dsb., bukan sahaja memastikan keselamatan peribadi kakitangan penyelenggaraan, tetapi juga mengelakkan kegagalan peralatan dan gangguan kuasa yang disebabkan oleh operasi sekatan tinggi. 10kV keselamatan pembinaan secara menyeluruh.

Spesifikasi Teknikal

Senario aplikasi meliputi pelbagai sistem pengagihan kuasa rangkaian gelang 10kV skala kecil mewah.

Dengan kebolehpercayaan yang tinggi, saiz padat dan kebolehsuaian yang luas, Unit Utama Cincin Tertutup Logam HXGN17-12 digunakan secara meluas dalam pelbagai senario pengagihan kuasa rangkaian gelang 10kV skala kecil dengan keperluan kebolehpercayaan yang tinggi. Ia juga boleh dipasang secara fleksibel dalam pencawang jenis kotak dan mempunyai kebolehsuaian yang sangat kuat. Dalam senario pengagihan kuasa kawasan kediaman, ia sesuai untuk pengagihan kuasa rangkaian gelang 10kV di kawasan kediaman dengan keperluan kebolehpercayaan yang tinggi, memastikan bekalan elektrik yang stabil untuk penduduk. Dalam senario kilang kecil, ia sesuai untuk pengagihan kuasa rangkaian gelang 10kV di kilang kecil, memenuhi keperluan bekalan kuasa yang stabil untuk pengeluaran. Dalam senario pencawang kecil, ia sesuai untuk pengagihan kuasa rangkaian gelang 10kV bagi pencawang 10kV kecil, dengan operasi yang stabil dan penyelenggaraan yang mudah. Dalam senario projek infrastruktur kecil, ia sesuai untuk pengagihan kuasa rangkaian gelang 10kV bagi projek infrastruktur kecil, tahan lama, boleh dipercayai dan sangat mudah disesuaikan.

Jaminan Kualiti

Junray Electrical, sebagai Pengeluar, Pembekal dan Kilang profesional di China, mematuhi piawaian kebangsaan Unit Utama Cincin HXGN17-12. Setiap Unit Utama Cincin Tertutup Logam HXGN17-12 menjalani ujian struktur yang ketat, ujian voltan tahan dan ujian saling kunci untuk memastikan operasi yang stabil dan selamat serta menjamin kualiti. Kami menawarkan penyesuaian unit dan penyesuaian fungsi. Berdasarkan pelan pengedaran rangkaian gelang kecil 10kV pelanggan, kami boleh menyesuaikan kabinet eksklusif untuk memenuhi keperluan sebenar dengan sempurna. Sama ada untuk pembidaan projek atau penerimaan kejuruteraan, ia boleh diluluskan dengan jayanya. Proses ini matang dan tahan lama, menjadikan perolehan lebih mudah dan menggunakan lebih meyakinkan.

Gambaran Keseluruhan Projek

Projek ini melibatkan peningkatan sistem pengagihan kuasa 10kV dan pengubahsuaian untuk kelompok perusahaan kecil dan sederhana (PKS) dalam taman perindustrian. Taman ini terdiri daripada berbilang bangunan kilang standard, bengkel R&D, dan beban utiliti yang berkaitan; beban elektrik tersebar merentasi pelbagai litar cawangan, memerlukan konfigurasi bekalan kuasa rangkaian gelang berbilang segmen. Alat suis penuaan sedia ada mengalami degradasi penebat, reka bentuk struktur asas, kekurangan mekanisme saling kunci "lima pencegahan" yang boleh dipercayai, dan ketidakupayaan untuk memudahkan sambungan rangkaian gelang yang fleksibel. Isu ini mengakibatkan gangguan bekalan elektrik yang meluas semasa penyelenggaraan dan kebolehpercayaan bekalan yang rendah, yang memberi kesan teruk kepada operasi pengeluaran biasa perusahaan.

Projek ini memerlukan penggantian semua alat suis pengedaran voltan tinggi dengan unit utama cincin tertutup logam (RMU) HXGN17-12 tertutup. Unit ini akan mengendalikan talian masuk 10kV, sambung keratan, percabangan beban, dan bekalan terminal untuk pencawang jenis kotak. Persediaan ini mewujudkan struktur rangkaian pengedaran yang boleh dipercayai yang menampilkan berbilang segmen dan sambungan, dengan itu memenuhi keperluan taman untuk pengembangan kapasiti, pengasingan penyelenggaraan dan pemindahan kuasa tanpa henti.

Isu Sebelum Pengubahsuaian

Bahaya keselamatan yang ketara yang dikaitkan dengan perkakas suis penuaan: Kabinet jenis tetap yang lebih lama tidak mempunyai jalinan "lima pencegahan" yang komprehensif, menjadikannya terdedah kepada ralat operasi; kemerosotan penebat dan pengumpulan habuk membawa kepada pengesanan dan kilat, menyebabkan perjalanan semasa ribut petir.

Ketidakupayaan untuk menyediakan bekalan kuasa rangkaian gelang yang fleksibel: Peralatan sedia ada tidak mempunyai keupayaan interkoneksi dan pembahagian yang boleh dipercayai; kerosakan memerlukan penutupan keseluruhan talian, mengakibatkan kerugian pengeluaran yang besar untuk perusahaan taman itu.

Kesukaran dalam pengembangan litar: Struktur tetap kabinet lama menghalang penambahan litar cawangan baharu, gagal memenuhi permintaan kuasa yang meningkat bagi perusahaan baharu yang memasuki taman.

Penyelenggaraan dan operasi yang menyusahkan: Kekurangan petak berfungsi bebas bermakna penyelenggaraan memerlukan gangguan kuasa besar-besaran, mengakibatkan risiko operasi yang tinggi dan kecekapan pembaikan kecemasan yang rendah.

Penarafan perlindungan yang rendah: Memandangkan persekitaran yang kompleks dan paras habuk yang tinggi di sekeliling bangunan kilang, kabinet standard menawarkan rintangan habuk dan kelembapan yang lemah, yang membawa kepada kadar kegagalan peralatan yang tinggi.

Pelan Konfigurasi Peralatan

Untuk menangani ciri pengedaran taman perindustrian—khususnya keperluan untuk berbilang cawangan, sambungan rangkaian cincin dan pengembangan kapasiti yang kerap—projek ini menggunakan unit utama cincin tertutup logam (RMU) jenis kotak HXGN17-12 untuk sistem pengagihan voltan sederhana. Unit-unit ini menggunakan reka bentuk suis pemutus beban vakum, menyediakan rangkaian gelang, keratan dan fungsi perlindungan terminal yang boleh dipercayai. Spesifikasi Peralatan Utama

Model: HXGN17-12 Unit Utama (RMU) Cincin Tertutup Logam Voltan Sederhana Dalaman

Voltan Ternilai: 12kV (sesuai untuk rangkaian pengedaran 10kV)

Nilai Semasa: 630A

Elemen Pemutus: Suis beban vakum digabungkan dengan perlindungan fius mengehadkan arus

Struktur Kabinet: Tertutup logam; bar bas bebas dan petak kabel; saluran pelepasan tekanan terbina dalam

Kelas Perlindungan: IP4X (kalis habuk dan tahan lembapan; sesuai untuk persekitaran industri yang kompleks)

Ciri Keselamatan: Saling kunci mekanikal/elektrik "Lima Pencegahan" Komprehensif, petunjuk talian langsung, petunjuk kerosakan dan saling pembumian

Mod Pengendalian: Menyokong sambungan rangkaian gelang, bekalan kuasa terbahagi, pengedaran terminal dan sandaran dwi kuasa

Sorotan Pembinaan dan Aplikasi

Keupayaan Rangkaian Cincin Kuat & Bekalan Kuasa Fleksibel: Membolehkan konfigurasi fleksibel rangkaian "daisy-chain" (tangan-dalam-tangan) berbilang bahagian; kerosakan dalam satu bahagian boleh diasingkan dan dihalakan semula kuasa, dengan ketara meminimumkan skop gangguan bekalan elektrik.

Prestasi Pemadaman Arka Vakum Stabil: Menggunakan suis beban vakum yang menawarkan keupayaan pemadam arka yang kuat, tidak mudah terbakar dan operasi bebas penyelenggaraan; menghapuskan risiko kebocoran gas yang berkaitan dengan suis SF6, memastikan keselamatan alam sekitar.

Struktur Tahan Lama Sesuai untuk Persekitaran Perindustrian: Kabinet logam tertutup sepenuhnya dengan penilaian perlindungan yang tinggi; berkesan menahan habuk kilang dan turun naik suhu dan kelembapan, memastikan kestabilan penebat jangka panjang.

Pengembangan Kapasiti Mudah: Kabinet boleh dicantum secara fleksibel bersebelahan; pertambahan beban masa hadapan dalam taman perindustrian boleh ditampung melalui pengembangan terus tanpa memerlukan baik pulih sistem yang lengkap.

Saling Kunci Keselamatan "Lima Pencegahan" Komprehensif: Menghapuskan sepenuhnya kemalangan elektrik kritikal seperti bertukar di bawah beban, membuka pintu semasa hidup, atau pembumian tidak sengaja, memastikan keselamatan yang tinggi semasa operasi dan penyelenggaraan.

Prestasi Operasi

Kebolehpercayaan Bekalan Kuasa yang Diperbaiki dengan ketara: Membolehkan pengasingan keratan dan penghalaan semula kerosakan; penyelenggaraan atau kerosakan tidak lagi memerlukan penutupan talian sepenuhnya, memastikan pengeluaran berterusan untuk perusahaan dalam taman.

Stabil, Operasi Sifar Kerosakan: Pemadam arka vakum digabungkan dengan struktur tertutup sepenuhnya menghalang rayapan, kilat over, dan kegagalan berkaitan kelembapan, mengakibatkan sifar perjalanan tidak normal sepanjang tahun.

Pembersihan Kerosakan yang Tepat dan Boleh Dipercayai: Gabungan perlindungan fius dan suis beban memastikan pembersihan cepat kerosakan litar pintas dalam transformer dan talian cawangan, melindungi peralatan hiliran.

O&M yang Selamat dan Mudah: Mempunyai fungsi "Lima Pencegahan" yang komprehensif dan susun atur struktur yang jelas; lokasi kerosakan mudah dikenal pasti, meningkatkan kecekapan penyelenggaraan dengan ketara dan mengurangkan risiko operasi secara drastik. Memenuhi keperluan pengembangan kapasiti jangka panjang: Kabinet menampilkan struktur boleh dikembangkan yang menampung tarikan perniagaan masa depan dan pertumbuhan beban dalam taman perindustrian, dengan kapasiti yang mencukupi dikhaskan untuk pengagihan kuasa.

Ringkasan Kes

HXGN17-12 ialah unit utama cincin jenis vakum (RMU) yang direka khusus untuk taman perindustrian, kelompok industri, bilik pengagihan kuasa kilang dan peningkatan rangkaian pengedaran bandar. Tidak seperti XGN15-12 (yang menggunakan penebat gas SF6), model ini menggunakan pemadam arka vakum, menghapuskan risiko kebocoran gas, dan mesra alam serta bebas penyelenggaraan. Berbanding dengan suis bersalut logam siri KYN28, ia menawarkan kos yang lebih rendah, jejak yang lebih kecil, dan kebolehsuaian yang unggul untuk konfigurasi rangkaian cincin, menjadikannya pilihan yang optimum dan kos efektif untuk sistem pengedaran rangkaian cincin kebolehpercayaan tinggi yang memerlukan pelbagai litar dan keupayaan keratan dalam zon perindustrian.
