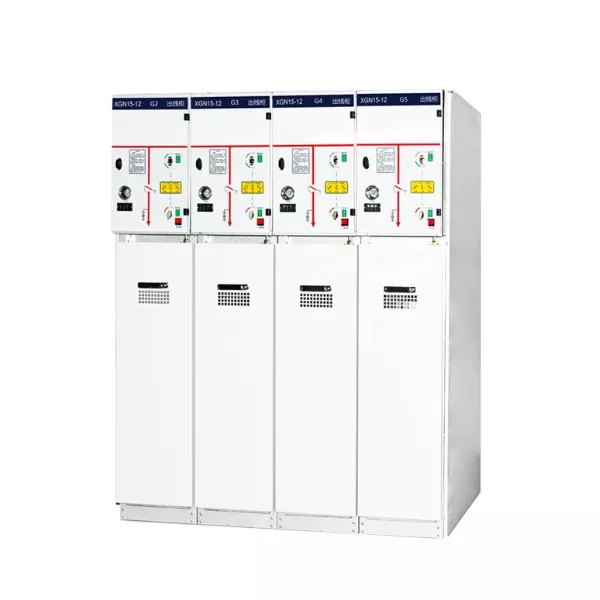

XGN15-12 Gelang Bertebat Gas Alat Suis Utama

Di banyak kawasan perumahan, kilang kecil dan pencawang kecil, ruang untuk bilik pengedaran adalah sangat terhad. Kabinet rangkaian cincin biasa bersaiz terlalu besar dan pemasangannya juga akan memerah ruang untuk peralatan lain, menjadikannya mustahil untuk dipasang dengan betul. Selain itu, Unit Utama Gelang Boleh Diekstrak adalah mahal dan mempunyai prestasi kos yang sangat rendah untuk senario pengedaran rangkaian cincin kecil, mengakibatkan pembaziran kos. Alat Suis Utama Cincin Tertebat Gas XGN15-12 direka khusus untuk senario pengedaran rangkaian cincin 10kV ultra-kecil ini. Dengan reka bentuk yang sangat sesak, prestasi yang boleh dipercayai dan harga yang berpatutan, ia menyelesaikan masalah kesakitan teras "tidak cukup ruang dan kos tinggi" dengan tepat, membolehkan bilik pengedaran ultra-kecil mencapai pengedaran rangkaian cincin yang stabil dan selamat.

Spesifikasi Teknikal

Kelebihan Teras Produk

XGN15-12 Gas-Insulated Ring Main Switchgear menggabungkan kekompakan, kebolehpercayaan dan ekonomi, setiap aspek menangani masalah praktikal dengan berkesan.

Dilengkapi dengan suis beban SF6, ia beroperasi dengan lebih stabil dan boleh dipercayai: Teras menggunakan suis beban SF6, dengan gas SF6 berfungsi sebagai penebat dan medium pemadam arka. Keupayaan pemadam arka melebihi suis vakum biasa, dan prestasi penebat adalah sangat baik. Semasa operasi, kadar kegagalan adalah sangat rendah, tidak memerlukan penyelenggaraan yang kerap. Ia amat sesuai dengan senario pengedaran rangkaian gelang 10kV dan juga menampilkan ciri bebas penyelenggaraan selama 20 tahun, dengan ketara mengurangkan kos penyelenggaraan kemudian dan memudahkan pembeli untuk menggunakannya.

Reka bentuk ultra-kompak, mengurangkan jejak sebanyak 30%: Mengguna pakai struktur rangkaian cincin tetap jenis kotak, reka bentuk telah dioptimumkan untuk menjadikan kabinet sepadat mungkin. Kelantangan adalah 30% lebih kecil daripada kabinet rangkaian cincin XGN66 biasa. Strukturnya padat tanpa mengorbankan prestasi. Walaupun di dalam bilik pengedaran ultra-kecil yang terhad ruang, ia boleh diletakkan dengan mudah tanpa memerlukan pengubahsuaian bilik pengedaran, menjimatkan ruang lantai dengan ketara dan menyelesaikan masalah teras "tidak mempunyai ruang yang mencukupi" untuk kabinet rangkaian cincin biasa.

Struktur khusus rangkaian gelang, bekalan kuasa yang stabil tanpa gangguan: Menggunakan struktur rangkaian gelang profesional, ia sangat sesuai dengan sistem pengedaran rangkaian gelang 10kV. Ia boleh mencapai bekalan kuasa dua arah. Apabila satu litar gagal, ia boleh bertukar secara automatik ke litar lain, dengan berkesan mengelakkan gangguan bekalan elektrik dan memastikan bekalan kuasa normal dalam senario seperti kawasan kediaman dan kilang kecil. Ia amat sesuai untuk senario berskala kecil dengan keperluan asas untuk kesinambungan kuasa.

Pilihan keberkesanan kos yang tinggi, kos dikurangkan secara langsung sebanyak 50%: Berbanding dengan kabinet suis KYN28, harga dikurangkan secara langsung sebanyak 50%. Ia menghapuskan fungsi berlebihan dan memberi tumpuan kepada keperluan teras pengedaran rangkaian cincin kecil. Tanpa membelanjakan sejumlah besar wang untuk peralatan yang kompleks， ia boleh mendapatkan penyelesaian pengedaran rangkaian cincin yang stabil dan boleh dipercayai pada kos yang lebih rendah， mengurangkan belanjawan perolehan dengan ketara dan meningkatkan keberkesanan kos projek.

Jaminan kualiti profesional

Junray Electrical, sebagai Pengeluar, Pembekal dan Kilang profesional di China, telah terlibat secara mendalam dalam penyelidikan dan pengeluaran peralatan pengedaran selama bertahun-tahun. Ia betul-betul mengikut piawaian antarabangsa dan domestik seperti IEC 62271-200 dan GB/T 3906. Setiap XGN15-12 Gas-Insulated Ring Main Switchgear telah menjalani ujian ketahanan voltan dan penebat yang ketat, memastikan kualiti yang tinggi. Kami menggunakan reka bentuk unit piawai, dan kabinet dibuat dengan tepat daripada plat keluli berkualiti tinggi. Ia mempunyai kekuatan mekanikal yang tinggi, dengan tahap perlindungan IP3X, yang boleh menghalang habuk daripada memasuki dan melindungi komponen voltan tinggi dalaman dengan berkesan. Ia dilengkapi dengan peranti kunci lima pencegahan mekanikal untuk mengelakkan salah operasi dan memastikan keselamatan kakitangan penyelenggaraan. Penggunaan dalaman terminal kabel bertebat getah silikon pasang siap menjadikan pemasangan mudah, dan semasa penyelenggaraan, ia boleh dibuka dan dipulihkan dengan cepat, seterusnya menyesuaikan diri dengan keperluan penggunaan senario berskala kecil.

Adaptasi Adegan Sejagat

Alat Suis Utama Cincin Tertebat Gas XGN15-12 serasi secara meluas dengan pelbagai senario pengedaran rangkaian cincin 10kV ultra-kecil, tepat padan dengan permintaan kuasa senario yang berbeza tanpa memerlukan pengubahsuaian tambahan dan boleh terus digunakan.

Untuk senario pengedaran kawasan kediaman, ia serasi dengan bilik pengedaran ultra-kecil di kawasan kediaman untuk pengedaran rangkaian gelang 10kV, dengan saiz kecil dan tiada pekerjaan, memastikan bekalan elektrik yang stabil untuk penduduk;

Untuk kilang kecil, ia serasi dengan pengedaran rangkaian cincin 10kV untuk kilang kecil, dengan beban yang stabil dan kadar kegagalan yang rendah, memenuhi permintaan kuasa kilang untuk pengeluaran, sambil menjimatkan ruang bilik pengedaran;

Untuk pencawang kecil, ia serasi dengan keperluan bekalan kuasa ultra kecil bagi pencawang 10kV kecil, dengan bekalan kuasa rangkaian gelang yang stabil dan mengurangkan kos operasi dan penyelenggaraan;

Untuk senario projek infrastruktur kecil, ia serasi dengan pengedaran rangkaian gelang 10kV untuk projek infrastruktur kecil, dengan pemasangan yang mudah, tahan lama dan tahan lama, memastikan kelancaran kemajuan projek infrastruktur.

Berkenaan kami

Junray Electrical mempunyai sistem R&D, pengeluaran dan pemeriksaan kualiti yang lengkap. Komponen teras dipilih daripada jenama berkualiti tinggi. Setiap XGN15-12 Gas-Insulated Ring Main Switchgear menjalani ujian ketat sebelum meninggalkan kilang, memastikan prestasi memenuhi piawaian dan dapat melepasi penerimaan projek dengan lancar. Produk ini disesuaikan khas untuk senario ultra-kecil, dengan saiz yang lebih kecil dan keberkesanan kos yang lebih tinggi. Ia lebih sesuai untuk bilik pengedaran ultra-kecil berbanding produk yang serupa. Kami menyediakan panduan pemilihan pra-jualan yang komprehensif dan perkhidmatan penyelenggaraan selepas jualan. Kami boleh menawarkan cadangan penyesuaian yang diperibadikan berdasarkan keperluan sebenar senario pelanggan, dan juga menyediakan panduan pemasangan dan pentauliahan profesional, menjadikan proses pembelian lebih bebas kebimbangan dan penggunaan lebih meyakinkan, dan membantu pelanggan mengurangkan kos dan meningkatkan kecekapan pengedaran.

Pembelian Segera

Untuk senario pengedaran rangkaian cincin 10kV ultra-kecil, memilih peralatan yang betul bukan sahaja menyelesaikan masalah "tidak mempunyai ruang yang mencukupi", tetapi juga menjimatkan kos dan memastikan bekalan kuasa yang stabil. Memilih Junray Electrical menjamin kualiti, menawarkan harga yang lebih berpatutan, dan memberikan keserasian yang lebih tepat, dengan sempurna menangani titik kesakitan kabinet rangkaian cincin biasa yang bersaiz besar dan mempunyai kos yang tinggi. Jangan teragak-agak. Hubungi kami segera untuk mendapatkan pilihan utama ini untuk peralatan pengedaran kuasa rangkaian cincin ultra-kecil. Ini akan membolehkan bekalan kuasa rangkaian gelang yang stabil, selamat dan cekap dalam bilik kuasa ultra-kecil, dengan ketara mengurangkan kos perolehan dan operasi!

Projek Komersial di Dhaka, Bangladesh

Gambaran Keseluruhan Projek

·Nama Projek: Projek Pengagihan Tenaga untuk Pusat Komersial di Dhaka

·Lokasi: Dhaka, Bangladesh

·Tarikh Siap: Februari 2026

·Skala Projek: Pencawang pengedaran 10kV untuk pusat komersial; jumlah kapasiti 8000kVA

Produk Yang Digunakan

·Model: Unit Utama Cincin (RMU) XGN15-12

·Kuantiti: 12 unit

·Tatarajah: Komponen domestik berkualiti tinggi; CE diperakui

·Persijilan: CE diperakui

·Keperluan Khas: Sesuai untuk persekitaran suhu tinggi, kelembapan tinggi; tahan kakisan

Penyelesaian

Dhaka, Bangladesh, mengalami iklim tropika yang dicirikan oleh suhu dan kelembapan yang tinggi, dan pelanggan mempunyai belanjawan yang terhad. Kami menyediakan penyelesaian XGN15-12 tersuai:

1. Penyesuaian dengan Persekitaran Tropika

· Penutup mempunyai kemasan bersalut serbuk tahan kakisan dengan sistem salutan dwi-lapisan untuk menahan haba dan kelembapan yang tinggi.

·Semua komponen logam dalaman tergalvani untuk mengelakkan karat dan kakisan.

·Dilengkapi dengan pemanas anti-kondensasi dan kipas yang dikawal suhu untuk mengelakkan pemeluwapan dalam persekitaran lembap.

·Semua komponen diberi penarafan suhu lebar untuk memastikan operasi yang boleh dipercayai dalam keadaan haba tinggi.

2. Penyelesaian Kos-Efektif

·Menggunakan komponen jenama domestik berkualiti tinggi, menawarkan prestasi yang boleh dipercayai pada harga yang kompetitif.

·Harga lebih 60% lebih rendah daripada jenama Eropah, dengan ketara mengurangkan kos projek.

· Diperakui CE, memenuhi piawaian antarabangsa dan memastikan kualiti.

·Menampilkan teknologi matang dengan rekod prestasi aplikasi global yang terbukti.

3. Sokongan Perkhidmatan

· Dokumentasi teknikal yang komprehensif disediakan dalam bahasa Inggeris.

·Sokongan teknikal jauh dan panduan pentauliahan tersedia.

·Latihan operasi berbahasa Inggeris disediakan.

·Alat ganti biasa disertakan dengan penghantaran untuk penggantian yang mudah di tapak.

Maklum Balas Pelanggan

"Iklim di Dhaka sangat panas dan lembap, jadi kami bimbang tentang ketahanan suis. RMU XGN15-12 Junray telah berjalan selama 3 bulan sekarang, dan ia menunjukkan prestasi yang sempurna — tiada terlalu panas, tiada masalah kakisan. Harganya juga sangat kompetitif, jauh lebih rendah daripada jenama Eropah tetapi dengan pensijilan CE dan kualiti yang baik. Sokongan teknikal mereka sangat memuaskan.

— Jurutera Elektrik, Syarikat Hartanah Komersial Bangladesh

Gambaran Keseluruhan Projek Pengubahsuaian

Projek ini melibatkan pembinaan sistem pengagihan kuasa 10kV baharu untuk projek pembangunan semula bandar yang terdiri daripada bangunan kediaman bertingkat tinggi, unit komersial peringkat jalan, garaj bawah tanah dan kemudahan awam sokongan; ia melayani beban kediaman bandar berkepadatan tinggi. Kawasan itu sebelum ini dibekalkan oleh talian overhed yang sudah tua dalam konfigurasi jejari satu sumber, mengakibatkan kebolehpercayaan yang lemah, kadar kegagalan yang tinggi dan kekurangan keupayaan menukar kerosakan—tidak mencapai piawaian bekalan kuasa kediaman moden.

Projek ini memerlukan pembinaan pencawang pengedaran voltan tinggi baharu yang berdiri sendiri menggunakan unit utama cincin SF6 jenis tetap (RMU) XGN15-12. Ini mewujudkan struktur bekalan kuasa "tangan-dalam-tangan" (gelung), membolehkan sandaran dwi-sumber, pengasingan keratan, pengagihan beban, dan perlindungan terminal, sekali gus memenuhi keperluan untuk kebolehpercayaan yang tinggi, operasi tanpa penyelenggaraan dan reka bentuk peralatan padat.

Isu Sebelum Pengubahsuaian

Kebolehpercayaan bekalan yang rendah: Bekalan sumber tunggal melalui talian penuaan bermakna sebarang kerosakan talian atau penyelenggaraan memerlukan pemadaman keseluruhan kawasan, yang membawa kepada aduan penduduk yang kerap.

Peralatan penuaan dan bahaya keselamatan: Alat suis warisan mengalami degradasi penebat dan keupayaan pemadam arka yang lemah, menjadikannya terdedah kepada tersandung dan kerosakan dielektrik semasa ribut petir.

Kekurangan keupayaan sandaran gelung: Ketiadaan fungsi pensuisan sumber kuasa bermakna sistem tidak dapat memenuhi piawaian penerimaan untuk bekalan dwi-sumber dalam pembangunan kediaman baharu.

Jejak besar dan O&M kompleks: Kabinet voltan tinggi tetap tradisional adalah besar dan kompleks, mengakibatkan kos kejuruteraan awam yang tinggi dan beban kerja penyelenggaraan harian yang berat.

Perlindungan tidak tepat: Kekurangan unit gabungan suis beban fius khusus menghalang pengasingan pantas litar pintas pengubah atau kerosakan beban lampau.

Pelan Konfigurasi Peralatan

Selaras dengan piawaian reka bentuk rangkaian pengedaran kediaman dan peraturan pembinaan, pencawang voltan tinggi dilengkapi dengan RMU XGN15-12 10kV SF6. Konfigurasi rangkaian gelung "dua masuk, empat keluar" standard diguna pakai untuk memudahkan bekalan gelung dwi-sumber, suis ikatan keratan dan perlindungan terminal pengubah. Spesifikasi Peralatan Utama

Model: XGN15-12 Unit Utama Cincin SF6 Voltan Tinggi AC Dalaman (RMU)

Voltan Ternilai: 12kV (serasi dengan rangkaian pengedaran 10kV)

Nilai Semasa: 630A

Pemutus litar pintas: Suis pemutus beban + unit gabungan fius; membolehkan pembersihan cepat kerosakan litar pintas transformer

Struktur Teras: Suis pemutus beban tiga kedudukan SF6 (Tutup, Buka, Ground); prestasi penebat yang stabil

Ciri Kabinet: Struktur padat, jejak kecil, bebas penyelenggaraan, prestasi pengedap yang sangat baik

Mod Operasi: Pilihan manual dan elektrik; dilengkapi dengan petunjuk talian langsung, petunjuk kerosakan, dan saling mengunci "Lima Pencegahan".

Mod Aplikasi: Bekalan kuasa utama cincin, bekalan kuasa terminal, bekalan kuasa sandaran dwi-sumber

Sorotan Pembinaan & Aplikasi

Saiz padat menjimatkan kos kejuruteraan awam: Isipadu yang lebih kecil dan susun atur yang lebih padat berbanding dengan suis bersalut logam KYN28; sesuai untuk bilik pengedaran kecil di kompleks kediaman, dengan ketara mengurangkan pelaburan infrastruktur awam.

Penebat SF6 yang stabil dan boleh dipercayai: Reka bentuk terlindung gas tertutup sepenuhnya; tidak terjejas oleh habuk luaran, kelembapan, atau pemeluwapan; sesuai untuk ruang bawah tanah dan bilik pengedaran tertutup.

Toleransi kesalahan tinggi untuk bekalan utama gelang: konfigurasi litar gelang "tangan-dalam-tangan"; membenarkan pengasingan mana-mana bahagian talian yang rosak manakala bahagian lain mengekalkan kuasa, membolehkan pertukaran tanpa gangguan perkhidmatan.

Gabungan perlindungan yang disasarkan: Suis pemutus beban + gabungan fius pengehad arus; direka khusus untuk melindungi pencawang jenis kotak dan pengubah pengedaran kediaman; memastikan pembersihan kerosakan yang cepat dan operasi yang tepat.

Ciri keselamatan "Lima-Pencegahan" Komprehensif: Saling mengunci mekanikal menghalang kemalangan seperti penutupan di bawah beban, pembumian semasa hidup atau kemasukan tanpa kebenaran ke dalam petak.

Prestasi Operasi

Kebolehpercayaan bekalan kuasa yang dipertingkatkan dengan ketara: Sandaran utama gelang dua sumber membolehkan penyelenggaraan talian dan pengasingan kerosakan satu titik tanpa gangguan berskala besar; kebolehpercayaan bekalan kuasa serantau memenuhi piawaian penerimaan Grid Negeri.

Stabil, operasi kerosakan sifar: Struktur gas SF6 terlindung sepenuhnya menghapuskan kegagalan yang disebabkan oleh rayapan, kilatan kilat atau kelembapan; tiada insiden tersandung atau anomali penebat sepanjang tahun.

Pembersihan kerosakan yang cepat dan tepat: Pembersihan segera litar pintas dan lebihan pengubah pengagihan; berkesan melindungi transformer hiliran dan peralatan voltan rendah. Mengurangkan beban O&M dengan ketara: Peralatan ini mempunyai reka bentuk bebas penyelenggaraan, menghapuskan keperluan untuk pemeriksaan kerap atau penambahan gas, menjadikannya sesuai untuk operasi tanpa pengawasan jangka panjang di pencawang pengedaran kediaman.

Penyiapan dan penerimaan yang berjaya: Mematuhi sepenuhnya piawaian reka bentuk untuk pengagihan kuasa kediaman bandar, serta keperluan untuk bekalan kuasa cincin utama dan pemindahan automatik dwi kuasa.

Ringkasan Kes

Unit utama cincin (RMU) XGN15-12 ialah alat suis voltan tinggi yang paling banyak digunakan, kos efektif untuk projek pengubahsuaian kediaman, komersial dan perbandaran, serta untuk penyepaduan dengan pencawang jenis kotak dan rangkaian pengedaran bandar. Berbanding dengan alat suis boleh ditarik keluar bersalut logam (siri KYN), ia menawarkan kelebihan seperti kos yang lebih rendah, jejak yang padat, operasi tanpa penyelenggaraan dan kesesuaian untuk konfigurasi rangkaian utama gelang. Ia amat sesuai untuk pengedaran terminal 10kV, pembahagian gelang-utama, dan projek pengagihan kuasa di kawasan kediaman dan komersial, menjadikannya pilihan pilihan untuk pembinaan rangkaian pengedaran bandar yang standard.
