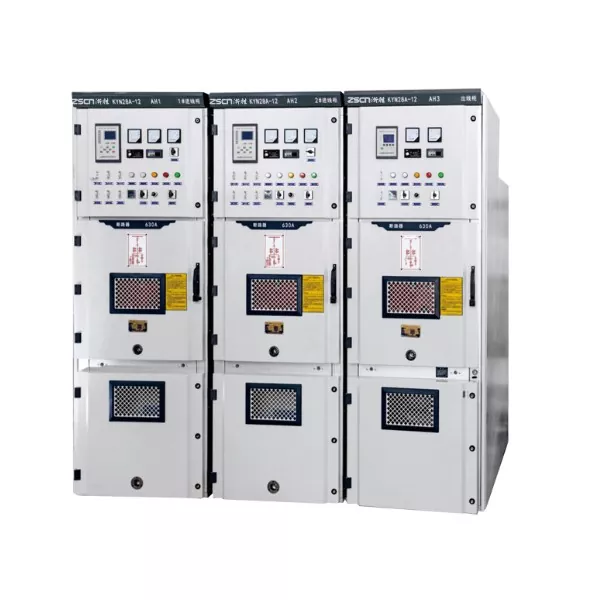

KYN28-24 Alat Suis Tertutup Logam AC

KYN28-24 AC Metal-Enclosed Switchgear ialah alat suis tertutup logam boleh tarik keluar berperisai yang dibangunkan khas oleh Junray Electrical untuk grid kuasa 20kV. Ia mengatasi batasan kabinet tradisional 12kV yang dipasang sederhana yang tidak boleh disesuaikan dengan sistem voltan 20kV. Dengan voltan berkadar 24kV sebagai parameter teras, ia membina penyelesaian pengagihan kuasa AC 50Hz dalaman tiga fasa yang profesional dan boleh dipercayai. Peralatan ini menggunakan struktur kereta tangan yang dipasang sederhana, dan badan kabinet diproses dengan tepat daripada plat keluli zink alumin. Struktur keseluruhan dibahagikan kepada empat petak bebas: ruang busbar, ruang pemutus litar, ruang kabel, dan ruang instrumen. Setiap kawasan diasingkan secara fizikal, memastikan kestabilan operasi voltan tinggi dari perspektif struktur. Sebagai peralatan pengagihan kuasa khusus untuk grid kuasa 20kV, reka bentuk dan pembuatannya mematuhi sepenuhnya piawaian ketat senario pengagihan kuasa voltan tinggi. Daripada konfigurasi penebat, prestasi perlindungan kepada interlock keselamatan, semuanya disesuaikan mengikut keperluan sistem 20kV, menjadikannya peralatan pengagihan kuasa standard untuk pencawang 20kV dan projek perindustrian besar.

Spesifikasi Teknikal

Apakah kelebihan produk?

Keserasian voltan 24kV eksklusif

Peralatan ini mempunyai voltan berkadar AC 24kV, yang boleh mengendalikan permintaan penghantaran voltan tinggi bagi grid kuasa 20kV secara stabil. Berbanding dengan kabinet pemasangan tengah 12kV konvensional, tahap voltan telah digandakan, menyelesaikan sepenuhnya masalah teras yang peralatan biasa tidak dapat menyesuaikan diri dengan grid kuasa 20kV, dan memenuhi keperluan untuk pengagihan kuasa dan kawalan dalam senario voltan tinggi. Digabungkan dengan komponen penebat khusus 24kV dan busbar tembaga yang menebal, prestasi penebat dan kapasiti pembawa arus dinaik taraf serentak, memastikan operasi litar voltan tinggi yang selamat untuk jangka panjang.

Reka bentuk perlindungan tinggi IP5X

Kabinet KYN28-24 AC Metal-Enclosed Switchgear mempunyai tahap perlindungan IP5X, yang lebih baik daripada standard IP4X yang lazimnya digunakan oleh kabinet dipasang tengah 12kV. Ia boleh menyekat pencerobohan habuk sepenuhnya dan menahan hakisan kelembapan alam sekitar. Struktur kabinet tertutup sepenuhnya digabungkan dengan komponen pengedap khusus masih boleh melindungi komponen voltan tinggi dalaman daripada gangguan luaran dalam kelembapan tinggi, persekitaran industri berdebu, pencawang luar, dll., mengekalkan prestasi penebat dan kekonduksian yang stabil, dan memanjangkan hayat perkhidmatan peralatan.

Kapasiti toleransi litar pintas yang tinggi

Arus tahan masa singkat yang dinilai meliputi tiga tahap: 31.5kA, 40kA dan 50kA. Ia boleh menahan impak arus litar pintas tertinggi 50kA, jauh melebihi piawaian toleransi peralatan 12kV biasa. Apabila grid kuasa mempunyai kerosakan litar pintas, ia boleh menanggung arus besar serta-merta, mengelakkan ubah bentuk kabinet, kerosakan penebat dan masalah lain, memastikan integriti peralatan semasa kerosakan grid kuasa, dan menyediakan sokongan yang boleh dipercayai untuk perlindungan sistem kuasa.

Jaminan operasi keselamatan dwi

Ia dilengkapi dengan jalinan dwi mekanikal dan elektrik untuk mencapai lima fungsi pencegahan: mencegah penarikan kereta tangan dengan beban, mencegah tersandung dan menutup pemutus litar yang salah, menghalang penutupan suis pembumian dengan kuasa, menghalang memasuki petak hidup dengan kuasa, dan mencegah penutupan pemutus litar apabila suis pembumian ditutup. Ini menghapuskan risiko operasi yang salah dari akar dan memastikan keselamatan kakitangan penyelenggaraan. Kereta tangan yang dipasang di tengah boleh ditarik balik secara bebas, dan penyelenggaraan litar tunggal tidak memerlukan keseluruhan sistem untuk ditutup, membolehkan penyelenggaraan tanpa henti dan sesuai untuk senario dengan keperluan yang sangat tinggi untuk kesinambungan kuasa.

Apakah senario penggunaan?

Pengagihan kuasa pencawang 20kV

Sebagai teras saluran masuk dan keluar serta peralatan pemeteran bagi pencawang grid kuasa 20kV, ia menjalankan tugas menerima, mengagih dan mengawal tenaga elektrik voltan tinggi, memenuhi keperluan pengagihan kuasa yang stabil bagi sisi voltan tinggi pencawang.

Bekalan kuasa untuk taman perindustrian yang besar

Sesuai untuk sistem pengagihan kuasa utama 20kV taman perindustrian yang besar, menyediakan sokongan kuasa voltan tinggi untuk pelbagai kilang dan bengkel dalam taman, memastikan bekalan kuasa berterusan dan kawalan selamat untuk pengeluaran perindustrian.

Pengagihan kuasa untuk pusat data yang sangat besar

KYN28-24 AC Metal-Eclosed Switchgear boleh digunakan pada pengagihan kuasa voltan tinggi 20kV bagi pusat data IDC super besar, memenuhi keperluan bekalan kuasa tanpa gangguan pusat data, dan menyediakan kuasa voltan tinggi yang boleh dipercayai untuk beban teras seperti kluster pelayan dan sistem penyejukan.

Sokongan untuk projek infrastruktur besar

Menyediakan projek pengagihan kuasa 20kV untuk projek infrastruktur besar seperti lapangan terbang, hab kereta api berkelajuan tinggi, dan tempat yang besar, ia sesuai untuk permintaan kuasa voltan tinggi semasa fasa pembinaan dan operasi projek, memastikan operasi sistem kuasa yang stabil.

Kilang perindustrian voltan tinggi

Menyediakan penyelesaian pengagihan kuasa peringkat 20kV untuk kilang dengan keperluan voltan tinggi seperti keluli, kimia, dan pembuatan elektronik, memenuhi keperluan bekalan kuasa dan perlindungan untuk peralatan pengeluaran besar dan motor voltan tinggi.

Kenapa pilih kami?

Junray Electrical ialah Kilang profesional dan Pembekal KYN28-24 AC Metal-Eclosed Switchgear di China. Kami telah terlibat secara mendalam dalam penyelidikan dan pembuatan peralatan pengagihan kuasa voltan tinggi selama bertahun-tahun dan memiliki sistem penyelidikan, pengeluaran dan pemeriksaan kualiti produk yang lengkap. Produk KYN28-24 mengikut piawaian antarabangsa dan domestik seperti IEC298 dan GB3906 sepanjang proses reka bentuk dan pengeluarannya. Komponen teras dipilih daripada jenama berkualiti tinggi dalam industri. Setiap peranti menjalani ujian ketat seperti menahan voltan, penebat dan saling kunci sebelum meninggalkan kilang untuk memastikan pematuhan prestasi. Kami mempunyai pasukan teknikal profesional yang boleh menyediakan penyelesaian tersuai berdasarkan keperluan sebenar grid kuasa 20kV pelanggan. Pada masa yang sama, kami menawarkan perkhidmatan kitaran penuh meliputi pemasangan dan pentauliahan, latihan operasi dan penyelenggaraan serta pembaikan selepas jualan.

Soalan Lazim

1. Bolehkah KYN28-24 menggantikan terus alat suis dipasang sederhana 12kV?

Voltan terkadar KYN28-24 ialah 24kV, direka khusus untuk grid kuasa 20kV. Parameter penebat dan struktur kabinet semuanya sesuai untuk tahap voltan tinggi. Alat suis dipasang sederhana 12kV hanya terpakai pada grid kuasa 12kV atau ke bawah. Tahap voltan tidak sepadan dan ia tidak boleh digunakan secara bergantian.

2. Apakah keadaan persekitaran khusus yang boleh ditahan oleh KYN28-24 AC Metal-Eclosed Switchgear dengan tahap perlindungan IP5X?

Perlindungan IP5X boleh menghalang habuk daripada masuk sepenuhnya, dan juga menahan pancutan air tekanan rendah dari semua arah. Ia sesuai untuk bengkel perindustrian dengan kelembapan tinggi, berdebu, pencawang luar, bilik pengedaran bawah tanah, dsb., dan tiada kemudahan perlindungan tambahan diperlukan.

3. Apakah kelebihan struktur kereta tangan jenis di antara untuk penyelenggaraan?

Kereta tangan boleh ditarik balik secara bebas. Sekiranya berlaku kegagalan litar tunggal, hanya kereta tangan yang sepadan perlu ditarik balik untuk penyelenggaraan, manakala litar lain terus beroperasi. Ini membolehkan penyelenggaraan tanpa gangguan kuasa, mengurangkan masa henti dengan ketara dan sesuai untuk senario seperti hospital, pusat data dan transit kereta api yang tidak dibenarkan gangguan bekalan elektrik.

4. Apakah julat semasa berkadar yang boleh ditampung oleh produk ini?

Arus terkadar peralatan meliputi 630A hingga 4000A. Anda boleh memilih spesifikasi semasa yang sepadan mengikut keperluan beban pelanggan, memenuhi permintaan semasa yang berbeza dari pengagihan kuasa kecil kepada projek perindustrian yang besar.

Gambaran Keseluruhan Projek

Projek ini melibatkan pembinaan sistem pengagihan kuasa voltan tinggi 20kV baharu untuk pangkalan pengeluaran industri berskala besar yang mengkhusus dalam bahan baharu. Kemudahan ini menempatkan barisan pengeluaran tugas berat yang menampilkan peralatan penghancuran, pengisaran dan pengeringan berskala besar yang didorong oleh pemacu frekuensi berubah-ubah (VFD), mewujudkan keadaan operasi beban tinggi dan beban kejutan. Grid serantau menggunakan standard pengedaran 20kV (berbeza daripada 10kV konvensional); peralatan yang pada asalnya dirancang untuk kelas 12kV tidak mempunyai keupayaan menahan voltan yang mencukupi dan margin penebat, gagal memenuhi keperluan untuk perlindungan voltan lampau sistem dan operasi yang selamat.

Untuk menampung paras voltan 20kV, mempertingkatkan penebat sistem, dan menahan habuk industri dan keadaan voltan lampau, projek ini menggunakan alat suis voltan tinggi bersalut logam KYN28-24 yang boleh ditarik balik di seluruh pencawang. Unit-unit ini berfungsi sebagai peralatan teras untuk talian masuk utama, sambungan bus-tie, penyuap kuasa, dan perlindungan pengubah, memastikan pengeluaran tugas berat yang berterusan di seluruh kemudahan.

Cabaran Projek dan Rasional Pemilihan

Tidak Padan Tahap Voltan: Grid serantau beroperasi pada 20kV; kabinet standard KYN28-12 tidak mempunyai penarafan tahan voltan yang diperlukan, menimbulkan risiko kerosakan dielektrik dan flashover, dan oleh itu sangat tidak sesuai.

Voltan Lebih Perindustrian yang Kerap: Memulakan/berhenti motor besar yang kerap dan menukar VFD menjana voltan lebih operasi yang tinggi, menuntut margin penebat yang luar biasa.

Persekitaran Tapak Yang Keras: Paras habuk yang tinggi dalam bengkel pengeluaran dan turun naik suhu harian yang ketara menjadikan kabinet standard terdedah kepada pengumpulan habuk, pengesanan permukaan dan penuaan penebat yang dipercepatkan.

Keperluan Kebolehpercayaan Tinggi: Talian pengeluaran beroperasi secara berterusan (24/7) tanpa membenarkan gangguan bekalan elektrik yang meluas; reka bentuk yang boleh ditarik balik adalah penting untuk penyelenggaraan pantas dan penggantian komponen.

Ketepatan Tinggi dalam Perlindungan Geganti: Peralatan tugas berat mengenakan keperluan ketat pada perlindungan litar pintas, perlindungan beban lampau dan kepekaan operasi perjalanan serta-merta.

Konfigurasi Peralatan

Selaras dengan piawaian grid 20kV dan keadaan operasi industri tugas berat, bilik pengedaran voltan tinggi dilengkapi secara seragam dengan peralatan suis boleh ditarik balik bersalut logam KYN28-24. Unit ini menampilkan pemutus litar vakum, geganti perlindungan berasaskan mikropemproses pintar, mekanisme pengendalian elektrik, dan saluran pelepasan tekanan bebas, memenuhi keperluan ketat untuk penebat, keupayaan tahan voltan dan keselamatan. Spesifikasi Peralatan Utama

Model: KYN28-24 Alat Suis Bertutup Logam AC Boleh Alih Berperisai

Voltan Ternilai: 24kV (serasi dengan sistem pengedaran 20kV)

Tahap Penebat Dinilai: Kekerapan kuasa menahan voltan 65kV; impuls kilat menahan voltan 125kV; margin penebat jauh lebih tinggi daripada gear suis 12kV

Nilai Semasa: 1250A/1600A

Masa Pendek Menahan Arus: 25kA/4s

Struktur Kabinet: Bersalut logam, tertutup sepenuhnya, dengan empat petak yang dipisahkan secara berasingan (bar bas, pemutus litar, kabel dan petak instrumen)

Mod Operasi: Jenis trak boleh tanggal; menampilkan tiga kedudukan: Perkhidmatan, Ujian dan Terpencil

Ciri-ciri Keselamatan: Dua mekanikal dan elektrik saling mengunci; Sistem interlock "Lima-Pencegahan" untuk mengelakkan ralat operasi; saluran pelepasan tekanan bebas

Penilaian Perlindungan: IP4X (kalis habuk dan kalis objek asing); sesuai untuk persekitaran industri yang keras

Pemasangan dan Sorotan Aplikasi

Penebat Tinggi untuk Grid 20kV: Penarafan voltan tahan tinggi 24kV menyelesaikan isu mengenai voltan lampau dan penebat yang tidak mencukupi dalam sistem 20kV, dengan berkesan menghalang kemalangan kilat dan kerosakan.

Selamat, Struktur Diasingkan Bebas: Petak berfungsi diasingkan sepenuhnya; kerosakan dalam satu litar tidak akan merebak ke bar bas atau kabinet bersebelahan, memastikan skop kerosakan dapat dikawal.

Penggantian Trak Pantas: Trak pemutus litar boleh ditarik balik dan digantikan dengan alat ganti; pembaikan kecemasan tidak memerlukan gangguan bekalan elektrik yang berpanjangan, memastikan operasi barisan pengeluaran berterusan.

Saling Kunci "Lima Pencegahan" Komprehensif: Mengelakkan kemalangan elektrik kritikal seperti pembukaan/penutupan yang salah, penutupan dengan suis pembumian disambungkan dengan berkesan, atau membuka pintu semasa hidup, memastikan keselamatan yang tinggi semasa operasi dan penyelenggaraan.

Sesuai untuk Keadaan Perindustrian Berhabuk: Struktur kabinet tertutup sepenuhnya dengan berkesan menahan habuk dan pemeluwapan sambil menghalang penuaan penebat, memastikan operasi jangka panjang yang stabil.

Prestasi Operasi

Penebat Stabil dan Boleh Dipercayai: Reka bentuk voltan tahan tinggi 24kV sangat sesuai untuk grid 20kV loji dan voltan lampau pensuisan industri; tiada flashover, kerosakan atau kegagalan penebat telah berlaku sejak pentauliahan.

Keupayaan Pengasingan Kerosakan Kuat: Struktur petak bebas sepenuhnya menghalang perambatan ralat; operasi perlindungan adalah tepat, tanpa kejadian tersandung yang tidak diingini atau kegagalan tersandung. Kecekapan penyelenggaraan yang dipertingkatkan dengan ketara: Mempunyai reka bentuk jenis trak boleh ditarik balik yang membolehkan penggantian pantas dengan unit ganti, mengurangkan masa henti penyelenggaraan sebanyak lebih 80%.

Jangka hayat peralatan yang dilanjutkan: Pembinaan kalis habuk, tahan lembapan dan tahan penuaan memastikan kesesuaian untuk persekitaran industri yang keras dan menghasilkan kadar kegagalan yang sangat rendah.

Menyokong pengeluaran tugas berat yang berterusan: Mengendalikan beban peralatan pemacu frekuensi berubah-ubah (VFD) berimpak tinggi dengan amanah tinggi di seluruh kemudahan, memastikan bekalan kuasa 24 jam tanpa gangguan untuk pengeluaran.

Ringkasan Kes

Alat suis voltan tinggi KYN28-24 ialah model premium yang direka khusus untuk sistem pengagihan kuasa 20kV, tapak industri tugas berat dan keadaan operasi voltan lampau tinggi. Berbanding dengan alat suis 12kV standard, ia menawarkan margin penebat yang unggul, penarafan tahan voltan yang lebih tinggi, daya tahan voltan lampau yang teguh, jalinan keselamatan yang komprehensif dan kemudahan penyelenggaraan. Ia berkesan menyelesaikan isu kritikal yang berkaitan dengan projek perindustrian 20kV—seperti ketidakpadanan paras voltan, penebat yang tidak mencukupi dan kadar kegagalan yang tinggi—menjadikannya pilihan standard pilihan untuk sistem pengedaran 20kV dalam sektor termasuk bahan baharu, bahan kimia, perlombongan dan taman perindustrian berskala besar.
