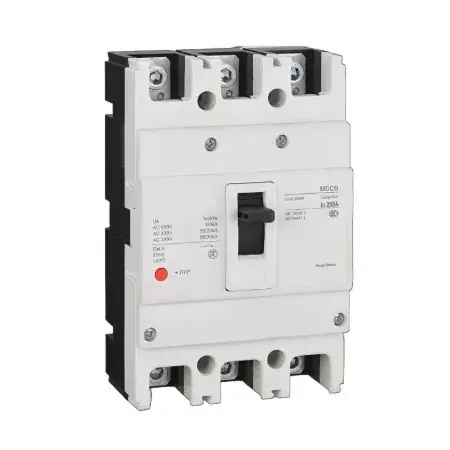

Pemutus Litar Kes Beracuan

Dalam senario seperti talian kuasa kilang dan membina pengagihan kuasa voltan rendah, pemutus litar kecil biasa mempunyai kelemahan yang jelas: kapasiti pecahnya lemah, tidak dapat memotong arus litar pintas yang besar, yang boleh dengan mudah membawa kepada pengembangan kerosakan; kapasitinya kecil, tidak dapat memenuhi keperluan beban talian besar voltan rendah, dan tidak dapat melindungi keselamatan talian dan peralatan dengan berkesan. Sebaik sahaja talian mengalami beban lampau atau litar pintas, ia berkemungkinan besar menyebabkan talian terbakar, kerosakan peralatan dan juga mencetuskan bahaya keselamatan. Pemutus Litar Kes Beracuan dibangunkan khas untuk perlindungan talian besar voltan rendah, mengimbangi secara menyeluruh kekurangan pemutus litar kecil, dan membina talian pertahanan keselamatan untuk pengagihan kuasa voltan rendah.

Apakah kelebihan teras Pemutus Litar Kes Beracuan?

Produk ini memberi tumpuan kepada keperluan teras perlindungan talian voltan rendah dan mencipta kelebihan yang berbeza. Setiap kelebihan direka khusus untuk menangani titik kesakitan penggunaan praktikal, mengimbangi prestasi perlindungan dan kemudahan penggunaan. Ia sesuai untuk pelbagai senario pengedaran voltan rendah.

Dwi beban lampau dan perlindungan litar pintas, membina garis pertahanan selamat untuk peralatan: Ia mempunyai fungsi pengesanan beban lampau dan litar pintas yang tepat. Apabila terdapat beban lampau atau kerosakan litar pintas dalam talian voltan rendah, ia boleh secara automatik dan cepat memutuskan litar, berkesan menghalang kelesuan talian dan kerosakan peralatan, mengelakkan pengembangan kerosakan, dan menyediakan perlindungan menyeluruh untuk keselamatan talian voltan rendah dan peralatan elektrik. Ia sesuai untuk talian kuasa kilang, motor dan senario lain dengan keperluan perlindungan yang tinggi.

Kapasiti pemecahan yang tinggi, pemutusan kerosakan yang lebih dipercayai: Kapasiti pemecahan boleh mencapai 25KA hingga 50KA, jauh melebihi pemutus litar kecil biasa. Ia boleh dengan mudah memutuskan arus litar pintas yang besar. Walaupun sekiranya berlaku kerosakan litar pintas yang teruk, ia boleh memotong litar dengan cepat, menghalang penyebaran arka dan pengembangan kerosakan, memastikan keselamatan keseluruhan sistem pengagihan voltan rendah, dan sesuai untuk pelbagai senario garis besar voltan rendah.

Saiz kecil, menjimatkan ruang, sesuai untuk pelbagai kabinet pengedaran: Walaupun kapasitinya yang besar dan prestasi perlindungan yang kukuh, reka bentuk keseluruhannya padat, dengan volum yang kecil dan ruang lantai yang minimum. Ia tidak memerlukan pendudukan ruang yang berlebihan dan boleh memuatkan dengan sempurna pelbagai senario pemasangan seperti kotak pengedaran dan kabinet kawalan. Tidak perlu membesarkan saiz kabinet, menjimatkan ruang dan kos pemasangan.

Pemasangan piawai, penggunaan pantas, menjimatkan masa: Mengguna pakai reka bentuk pemasangan rel piawai, ia boleh dipasang terus pada rel piawai. Proses pemasangan adalah mudah dan mudah, tanpa operasi yang rumit, dan boleh menyelesaikan pemasangan dan penggunaan dengan cepat, menjimatkan masa pemasangan dan kos buruh dengan ketara, dan meningkatkan kecekapan pembinaan sistem pengedaran voltan rendah.

Spesifikasi Teknikal

Reka Bentuk Terperinci

Setiap aspek reka bentuk Junray Electrical disesuaikan untuk memenuhi keperluan sebenar perlindungan litar voltan rendah, mengimbangi kebolehpercayaan dan kepraktisan untuk memastikan operasi peralatan yang stabil jangka panjang. Pemutus Litar Kes Beracuan menampilkan kelebihan beban berprestasi tinggi dan fungsi perlindungan litar pintas, dengan tindak balas pantas dan perlindungan tepat, menjadikannya lebih dipercayai daripada pemutus litar kotak plastik biasa; ia mempunyai reka bentuk pecah tinggi, dengan kapasiti pecah lebih tinggi daripada bekas plastik biasa, mampu mengendalikan arus litar pintas yang besar dengan mudah.

Ia dilengkapi dengan sistem pemadam arka khusus, yang boleh memadamkan arka dengan cepat dan menghalang nyahcas arka, meningkatkan lagi keselamatan operasi; ia menggunakan mekanisme operasi yang boleh dipercayai, dengan tindakan pembukaan dan penutupan yang tepat dan boleh dipercayai, dan kadar kegagalan yang sangat rendah, memastikan operasi yang stabil jangka panjang; reka bentuk pemasangan piawai membolehkan pemasangan mudah dalam kotak pengedaran dan kabinet kawalan, menjadikan pemasangan dan penyelenggaraan kemudian lebih mudah.

Senario yang berkenaan

Dengan prestasi perlindungan yang boleh dipercayai, saiz padat dan pemasangan yang mudah, Moulded Case Circuit Breaker digunakan secara meluas untuk pelbagai senario pengagihan kuasa voltan rendah, menjadi komponen teras untuk perlindungan talian voltan rendah. Dalam senario pengagihan kuasa voltan rendah kilang, ia sesuai untuk talian voltan rendah dan talian kuasa kilang, menjaga keselamatan elektrik pengeluaran kilang; dalam membina senario pengagihan kuasa voltan rendah, ia sesuai untuk membina talian voltan rendah, memastikan keselamatan penggunaan elektrik semasa pembinaan dan kemudiannya digunakan dalam bangunan; dalam senario perlindungan motor, ia sesuai untuk beban lampau dan perlindungan litar pintas pelbagai motor, mencegah kerosakan motor; dalam senario pengagihan kuasa voltan rendah komuniti, ia sesuai untuk talian voltan rendah komuniti, memastikan keselamatan penggunaan elektrik untuk kehidupan seharian penduduk.

Cadangan Penyelenggaraan

Untuk memastikan operasi stabil jangka panjang Pemutus Litar Kes Beracuan dan menggunakan sepenuhnya fungsi perlindungannya, sambil mengurangkan kos operasi dan penyelenggaraan, berdasarkan senario penggunaan sebenar pengagihan kuasa voltan rendah, cadangan penyelenggaraan berikut disediakan.

1. Pembersihan dan pemeriksaan yang kerap: Bersihkan permukaan dan bahagian dalam pemutus litar setiap suku tahun, keluarkan habuk dan serpihan untuk mengelakkan pengumpulan habuk daripada menjejaskan pelesapan haba dan prestasi operasi; periksa rupa pemutus litar dan periksa sama ada selongsong rosak atau longgar. Jika terdapat sebarang kerosakan, gantikannya dengan segera untuk mengelakkan prestasi penebat daripada merosot.

2. Pemeriksaan mekanisme operasi: Periksa mekanisme operasi setiap enam bulan sekali. Buka dan tutup pemutus litar secara manual untuk memeriksa sama ada operasi itu fleksibel dan boleh dipercayai, dan jika terdapat sebarang gangguan atau bunyi yang tidak normal. Jika sebarang keabnormalan berlaku, segera selesaikan masalah untuk memastikan litar boleh diputuskan dengan cepat sekiranya berlaku kerosakan, dengan itu memastikan operasi normal fungsi perlindungan.

3. Ujian prestasi perlindungan: Jalankan ujian ke atas prestasi perlindungan beban lampau dan litar pintas pemutus litar sekali setahun. Sahkan jika parameter perlindungan memenuhi piawaian untuk memastikan perlindungan yang tepat dan mencegah kegagalan perlindungan akibat penyelewengan parameter, yang boleh mengakibatkan kegagalan untuk memotong litar yang rosak tepat pada masanya.

4. Penyelenggaraan sistem pemadam arka: Periksa sistem pemadam arka setiap tahun. Periksa sama ada ruang pemadam arka rosak atau mempunyai habuk terkumpul. Jika terdapat habuk terkumpul, bersihkan dengan segera. Jika ruang pemadam arka rosak, gantikannya dengan segera untuk mengelakkan penjanaan arka dan memastikan pemutusan sambungan yang selamat.

Pembelian Segera

Untuk pelbagai senario pengagihan kuasa voltan rendah seperti kilang, bangunan dan kawasan kediaman, Moulded Case Circuit Breaker ialah pilihan terbaik untuk menggantikan pemutus litar kecil dan memastikan keselamatan talian. Produk ini dibekalkan terus oleh Junray Electrical, menampilkan perlindungan yang boleh dipercayai, kapasiti pecah yang kuat, saiz kecil, pemasangan mudah dan sokongan penyesuaian. Ia dengan sempurna menangani isu perlindungan yang tidak mencukupi yang disediakan oleh pemutus litar kecil. Hubungi kami dengan segera untuk mendapatkan peralatan teras ini untuk perlindungan talian voltan rendah, membina garisan pertahanan keselamatan yang kukuh untuk sistem pengagihan voltan rendah, mengelakkan kerosakan peralatan dan bahaya keselamatan, dan membantu pelbagai projek diteruskan dengan selamat dan cekap!

Gambaran Keseluruhan Projek Retrofit

I. Profil Projek

Projek ini melibatkan peningkatan sistem pengagihan kuasa untuk bengkel pemesinan ketepatan. Kemudahan ini menempatkan berbilang alatan mesin CNC berkuasa tinggi, pemampat udara, peralatan hidraulik, dan unit pemacu frekuensi berubah-ubah, yang membentuk beban industri yang dicirikan oleh operasi tugas berat, lonjakan berimpak tinggi dan kitaran mula-henti yang kerap. Litar keluar voltan rendah asal menggunakan pemutus litar miniatur standard (MCB). Disebabkan kapasiti pecahnya yang rendah, keupayaan tahan arus yang terhad, dan kekurangan perlindungan terpilih, isu seperti tersandung kacau ganggu, tersandung bukan selektif (tersandung pemutus hulu) dan penyebaran sesar kerap berlaku, sangat mengganggu pengeluaran berterusan.

Untuk meningkatkan keupayaan tahan litar pintas sistem pengagihan kuasa, laksanakan perlindungan selektif hierarki, hapuskan gangguan kuasa bukan selektif, dan pastikan keselamatan peralatan, semua litar kuasa utama dan litar peralatan berkuasa tinggi di bengkel telah dipasang semula dengan pemutus litar kes acuan (MCCB). Ini berfungsi sebagai suis pelindung teras untuk peralatan terminal berkuasa tinggi, dengan itu menyempurnakan sistem perlindungan pengedaran voltan rendah hierarki loji itu.

II. Isu Pra-Retrofit

Kapasiti pecah dan risiko keletihan yang tidak mencukupi: MCB standard mempunyai kapasiti pemutus litar pintas yang rendah, menimbulkan risiko tinggi suis letupan dan ablasi sentuhan semasa kejadian litar pintas secara tiba-tiba.

Gangguan yang kerap tersandung: Arus masuk yang tinggi semasa permulaan motor melebihi toleransi MCB terhadap arus lonjakan serta-merta, yang membawa kepada gangguan yang kerap tersandung dan gangguan pengeluaran.

Kekurangan selektiviti dan tersandung bukan selektif yang teruk: Kerosakan pada peringkat terminal secara langsung mencetuskan pemutus utama hulu, menyebabkan gangguan bekalan elektrik di seluruh zon dan meluaskan skop kerosakan secara tidak perlu.

Kapasiti membawa arus yang tidak mencukupi dan terlalu panas yang teruk: Peralatan berkuasa tinggi beroperasi pada beban penuh untuk tempoh yang lama, menyebabkan MCB menjadi terlalu panas akibat beban lampau yang berpanjangan dan mewujudkan bahaya kebakaran.

Kekurangan pemantauan pintar dan O&M yang sukar: Suis warisan kekurangan maklum balas kerosakan dan keupayaan amaran semasa, menjadikannya mustahil untuk menjangkakan lebihan beban peralatan atau risiko berkaitan penuaan.

III. Pelan Konfigurasi Peralatan

Berdasarkan kapasiti peralatan tugas berat bengkel dan keperluan untuk perlindungan pengagihan voltan rendah hierarki, MCCB pintar telah diterima pakai untuk semua litar kuasa tinggi dan cawangan pengedaran melebihi 75 kW. Pemutus ini menyediakan perlindungan tiga peringkat—kelewatan masa lama (lebih beban), kelewatan masa pendek (litar pintas) dan perjalanan serta-merta—mewujudkan sistem penyelarasan terpilih antara peranti perlindungan huluan dan hiliran. Spesifikasi Peralatan Utama

Nama Peranti: MCCB (Pemutus Litar Kes Beracuan) – Jenis Pintar

Voltan Ternilai: Sistem pengagihan kuasa tiga fasa voltan rendah 400V

Arus Dinilai: Konfigurasi bergred dari 100A hingga 400A, sesuai untuk litar dengan penilaian kuasa yang berbeza-beza

Kapasiti Pemutus Litar pintas: 25kA–50kA; keupayaan tahan litar pintas tinggi, sesuai untuk keadaan lonjakan litar pintas industri

Ciri-ciri Perlindungan: Perlindungan tiga peringkat (lebihan kelewatan lama, litar pintas kelewatan pendek dan perlindungan serta-merta)

Konfigurasi Fungsian: Kenalan tambahan pilihan, perjalanan shunt, komunikasi jauh, pemantauan semasa/suhu dan penggera kerosakan

Kelebihan Struktur: Perumahan kalis api, sesentuh kalis suhu tinggi, keupayaan pemadam arka yang kuat, dan rintangan kepada getaran dan hentaman

Logik Perlindungan: Mencapai penyelarasan terpilih antara peranti huluan dan hiliran; kerosakan pada hujung beban tidak mencetuskan pemutus hulu atau meluaskan skop gangguan bekalan elektrik

IV. Sorotan Aplikasi Retrofit

Kapasiti Pecah Tinggi, Mencegah Burnout: Kapasiti pecah MCCB jauh melebihi pemutus litar miniatur standard (MCB); ia serta-merta membersihkan kerosakan litar pintas, menghapuskan ablasi sentuhan dan kemalangan letupan suis.

Perlindungan Terpilih, Mencegah Penyebaran Kesalahan: Melalui tetapan kelewatan pendek, ia sangat sepadan dengan logik operasi pemutus hulu dan hiliran; kerosakan pada perjalanan akhir beban hanya litar tertentu, tanpa menjejaskan litar utama atau peralatan lain.

Menahan Arus Lonjakan, Tiada Gangguan Tersandung: Tidak sensitif kepada arus masuk permulaan motor, menyelesaikan masalah gangguan tersandung semasa peralatan dimulakan.

Stabil Di Bawah Beban Berat, Kenaikan Suhu Minimum: Mempunyai laluan konduktif berkapasiti tinggi dan sesentuh premium; beroperasi pada beban penuh untuk tempoh yang lama tanpa terlalu panas atau degradasi, sesuai untuk pengeluaran industri berterusan 24 jam.

Pengurusan O&M Pintar: Model pintar boleh menghantar isyarat arus, suhu dan kerosakan, membolehkan pemantauan jauh dan amaran awal kerosakan, dengan itu meningkatkan tahap pengurusan pengagihan kuasa pintar.

V. Keputusan Operasi Selepas Retrofit

Menyelesaikan Sepenuhnya Gangguan Upstream Tripping: Logik perlindungan gred yang tepat memastikan sifar gangguan kuasa besar-besaran sepanjang tahun; kesalahan diasingkan pada titik asal tertentu, menjamin kesinambungan pengeluaran.

Tiada Gangguan Tersandung Semasa Permulaan Peralatan: Menahan arus masuk motor permulaan dengan sempurna; peralatan bermula dan berhenti dengan lancar tanpa penutupan yang tidak dapat dijelaskan. Penghapusan bahaya keselamatan elektrik: Pengasingan pantas dan tepat bagi kerosakan litar pintas dan beban lampau menghapuskan risiko seperti terlalu panas, kebakaran dan hakisan sentuhan, meningkatkan keselamatan elektrik bengkel dengan ketara.

Peningkatan ketara dalam kecekapan O&M: Kerosakan boleh dikesan dengan tepat dan dipantau dari jauh, menghapuskan keperluan untuk penyelesaian masalah litar demi litar dan mengurangkan masa penyelenggaraan sebanyak lebih 80%.

Kestabilan sistem pengagihan kuasa yang dipertingkatkan: Sistem perlindungan voltan rendah yang komprehensif mematuhi sepenuhnya spesifikasi reka bentuk dan piawaian penerimaan untuk pengagihan kuasa industri tugas berat.

VI. Ringkasan Kes

MCCB (Pemutus Litar Kes Beracuan) berfungsi sebagai peranti pelindung kritikal untuk litar industri tugas berat, cawangan pengedaran kuasa kilang, peralatan kuasa tinggi dan talian utama pengagihan kuasa komersial. Berbanding dengan pemutus litar miniatur standard (MCB), ia menawarkan kapasiti pecah yang unggul, keupayaan membawa arus yang lebih tinggi, tetapan perlindungan boleh laras, sokongan koordinasi terpilih, dan rintangan kepada kejutan dan suhu tinggi. Ia merupakan komponen penting untuk mencegah isu seperti tersandung bukan selektif (tersandung pemutus hulu), penyebaran sesar, dan kehabisan peralatan, dan digunakan secara meluas dalam suis voltan tinggi/rendah, kabinet pengagihan kuasa, MCC dan penutup pengedaran luar.
