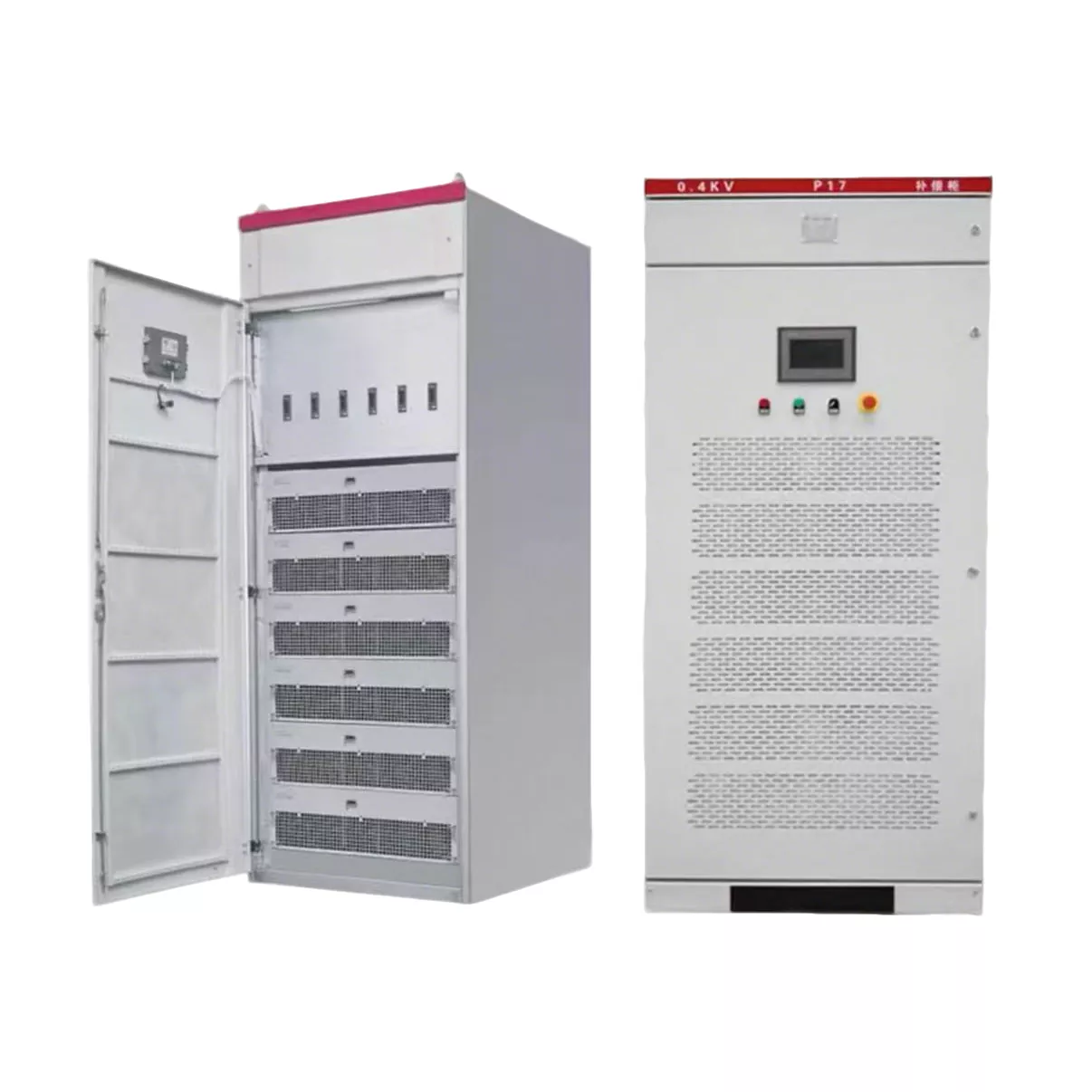

Kabinet Penapis Kuasa Aktif APF

Kabinet Penapis Kuasa Aktif APF Elektrik Junray direka untuk menghapuskan pencemaran harmonik yang disebabkan oleh beban bukan linear seperti pemacu frekuensi berubah-ubah, penerus dan sistem UPS. Ia menyediakan pampasan harmonik masa nyata merentas pesanan harmonik ke-2 hingga ke-50, mencapai kecekapan pengurangan ≥95% dan mengurangkan jumlah herotan harmonik (THDi) kepada dalam had standard GB/T 14549 dan IEEE 519. Ini melindungi transformer, kabel, kapasitor dan peralatan hiliran yang sensitif daripada terlalu panas, penuaan pramatang atau kegagalan. Kabinet adalah lantai-berdiri, bertaraf IP4X, dan dibina dengan pelbagai perlindungan terbina dalam termasuk perlindungan voltan lampau, undervoltage, arus lebihan dan lebih suhu. Sesuai untuk kilang pembuatan, kemudahan kimia, pusat data dan projek infrastruktur yang besar.

Mengapa kilang anda memerlukan pengurusan dinamik dengan segera?

Dengan penggunaan meluas beban bukan linear seperti penukar frekuensi dan peralatan pembetulan, pencemaran harmonik grid kuasa telah menjadi semakin teruk. Ini bukan sahaja menyebabkan transformer menjadi terlalu panas dan mempercepatkan penuaan kabel, tetapi juga boleh menyebabkan letupan kapasitor, kerosakan perlindungan geganti dan kemalangan serius yang lain. Kerugian ekonomi yang lebih langsung datang daripada "denda harmonik" yang dikenakan oleh jabatan bekalan kuasa. Penapis pasif tradisional hanya boleh menyasarkan frekuensi tertentu dan terdedah kepada resonans dengan galangan sistem, menyebabkan pencemaran sekunder. Kabinet Penapis Kuasa Aktif APF kami menggunakan teknologi pengurusan dinamik termaju. Ia seperti "penulen" untuk grid kuasa, yang mampu memantau masa nyata bentuk gelombang semasa, secara automatik mengenal pasti dan menjana arus pampasan amplitud yang sama dan arah bertentangan dengan amplitud harmonik. Pendekatan "menggunakan racun untuk melawan racun" ini boleh menghapuskan sepenuhnya kesan harmonik, mengawal jumlah kadar herotan harmonik dalam julat standard kebangsaan, dan membolehkan anda mengucapkan selamat tinggal sepenuhnya kepada denda dan risiko peralatan terbakar.

Kelebihan teras

Nilai teras Kabinet Penapis Kuasa Aktif APF ini terletak pada keupayaan tindak balas dinamik yang tinggi dan kesan kawalan ketepatan tinggi. Pertama, ia mempunyai keupayaan kawalan harmonik julat penuh, mampu menapis lebih daripada 95% harmonik, termasuk harmonik ke-5 dan ke-7 biasa, serta harmonik tertib tinggi antara ke-2 hingga ke-50. Kedua, ia meningkatkan kualiti kuasa dengan ketara dengan mengawal harmonik, mengurangkan kehilangan talian, dan meningkatkan kadar beban berkesan transformer, yang bersamaan dengan pengembangan kapasiti pengubah. Lebih penting lagi, ia boleh melindungi peralatan hiliran sensitif dengan berkesan, memanjangkan hayat perkhidmatan motor dan penukar frekuensi. Bagi kebanyakan kilang, penjimatan elektrik dan pengelakan penalti yang dicapai pada bulan pertama selepas memasang peralatan ini selalunya meliputi sebahagian besar kos peralatan, menghasilkan pulangan pelaburan yang sangat tinggi.

Komitmen Junray Electrical

Sebagai pengilang berpengalaman dengan pensijilan antarabangsa seperti ISO, CE dan CCC, Junray Electrical amat menyedari tentang kekasaran persekitaran industri. Kabinet Penapis Kuasa Aktif APF ini menggunakan reka bentuk berdiri di lantai dan mempunyai tahap perlindungan IP4X, sesuai untuk pelbagai persekitaran bilik pengedaran. Bahagian dalaman menggunakan modul penapis aktif APF berkualiti tinggi, digabungkan dengan kuasa piawai dan teknik pendawaian pemisahan arus yang lemah, memastikan keserasian elektromagnet dan kestabilan sistem. Peralatan ini mempunyai keupayaan pengesanan pintar yang berkuasa, yang secara automatik boleh menyesuaikan diri dengan perubahan beban tanpa pelarasan manual yang kerap. Pada masa yang sama, kami mempunyai pelbagai mekanisme perlindungan terbina dalam seperti perlindungan voltan lampau, voltan bawah, arus lebihan dan perlindungan suhu lampau. Sekiranya berlaku keabnormalan sistem, ia akan ditutup secara automatik dan memberikan penggera. Reka bentuk penyejukan dan pengudaraan yang berdedikasi memastikan modul kekal tenang dan stabil walaupun dalam tempoh operasi beban tinggi yang lama.

Senario yang boleh digunakan secara meluas

Kabinet Penapis Kuasa Aktif APF kami digunakan secara meluas di tempat yang mempunyai keperluan yang sangat tinggi untuk kualiti kuasa. Ia amat diperlukan sebagai "penjaga grid kuasa" dalam kilang pembuatan dengan sejumlah besar penukar frekuensi, loji kimia yang dilengkapi dengan peralatan pembetulan, dan pusat data dengan ketumpatan data yang tinggi. Untuk projek infrastruktur yang besar, ia juga boleh menguruskan gangguan harmonik yang dihasilkan oleh peralatan pembinaan dengan berkesan. Memilih Junray Electrical bermakna memilih rakan kongsi yang memahami teknologi dan mementingkan kualiti. Kami menyediakan perkhidmatan proses penuh daripada pemilihan, pemasangan hingga selepas jualan, memastikan sistem pengagihan kuasa anda mencapai keadaan optimum.

Spesifikasi Teknikal

Kajian Kes

Projek ini melibatkan loji rawatan kumbahan sekunder perbandaran. Beban utama termasuk pam angkat influen, pam balik, peniup pengudaraan dan peralatan penyahair enap cemar. Semua peralatan menggunakan pemacu frekuensi berubah (VFD) dan pemula lembut untuk kawalan kelajuan, mewakili senario biasa yang melibatkan beban bukan linear intensiti tinggi.

Isu Dikenalpasti

Sistem pengagihan kuasa voltan rendah asal loji itu hanya dilengkapi dengan bank kapasitor pampasan kuasa reaktif standard dan kekurangan peralatan tebatan harmonik. Operasi jangka panjang mengakibatkan pelbagai isu kualiti kuasa yang sering mengganggu pengeluaran berterusan, mewujudkan keperluan mendesak untuk pemasangan Penapis Kuasa Aktif (APF) untuk mitigasi menyeluruh.

Herotan harmonik yang teruk: Ujian kualiti kuasa di tapak mendedahkan Herotan Arus Harmoni Keseluruhan (THDi) sebanyak 27.6% pada bahagian voltan rendah, dengan harmonik ciri dominan pada pesanan ke-5, ke-7, ke-11 dan ke-13—tahap yang jauh melebihi had yang dibenarkan.

Kegagalan bank kapasitor yang kerap: Kapasitor pampasan kuasa reaktif kerap mengalami masalah membonjol, kerosakan dielektrik dan tersandung, menyebabkannya tidak dapat bertukar dengan betul; faktor kuasa rendah yang terhasil menimbulkan risiko penalti kewangan berdasarkan caj pelarasan faktor kuasa.

Kepanasan melampau peralatan yang teruk: Kenaikan suhu yang tidak normal diperhatikan dalam busbar voltan rendah, kabel kuasa dan transformer, mempercepatkan penuaan penebat kabel dan mewujudkan bahaya kebakaran.

Sistem automasi yang tidak stabil: PLC, instrumentasi dan peralatan pemantauan dalam talian mengalami gangguan harmonik, yang membawa kepada turun naik data dan bacaan tidak normal, yang kadangkala menyebabkan cetusan palsu interlock proses.

Gangguan pada kabinet agihan: Harmonik menyebabkan jujukan sifar yang berlebihan dan arus herot, membawa kepada gangguan pemutus litar voltan rendah yang kerap dan peranti perlindungan kebocoran bumi, sekali gus mengganggu rawatan kumbahan yang berterusan.

Penyelesaian

Berdasarkan ciri-ciri beban dan data ujian harmonik, kabinet penapisan aktif 300A APF dipasang dalam konfigurasi selari berpusat pada bar bas utama 0.4kV dalam bilik pengedaran voltan rendah. Persediaan ini menggunakan sambungan selari untuk mengurangkan harmonik secara dinamik merentas semua julat frekuensi sambil memberikan pampasan kuasa reaktif dinamik dan menekan resonans grid secara serentak. Spesifikasi Peralatan:

Model: Penapis Kuasa Aktif voltan rendah (APF-300A/380V)

Lokasi Pemasangan: Bilik pengedaran utama voltan rendah 0.4kV

Kaedah Pampasan: Mitigasi aktif selari masa nyata

Skop Tebatan: Harmonik spektrum penuh (perintah ke-2 hingga ke-50); pengurangan harmonik serentak dan pampasan kuasa reaktif dinamik

Masa Respons: ≤5ms; serasi dengan beban turun naik dinamik daripada kipas dan pam pemacu frekuensi berubah-ubah (VFD)

Pematuhan Harmonik: Sistem THDi dikurangkan daripada 27.6% kepada di bawah 8%

Keputusan

Penyelesaian lengkap kegagalan kabinet kapasitor: Menghapuskan gangguan resonans harmonik; kapasitor tidak lagi membonjol atau tersandung; sistem pampasan kuasa reaktif beroperasi secara stabil.

Pengurangan ketara dalam kenaikan suhu peralatan: Isu pemanasan dalam transformer, busbar dan kabel telah bertambah baik dengan ketara; menghapuskan risiko kemerosotan suhu tinggi jangka panjang; memanjangkan hayat perkhidmatan peralatan pengagihan kuasa.

Sistem kawalan automasi yang stabil: Gangguan harmonik dihapuskan sepenuhnya; data daripada PLC, penderia dan instrumen pemantauan dalam talian kekal stabil, tanpa turun naik yang tidak menentu atau perjalanan saling kunci palsu.

Kebolehpercayaan bekalan kuasa yang dipertingkatkan: Selesaikan sepenuhnya isu dengan gangguan gangguan suis voltan rendah; memastikan operasi 24 jam yang berterusan dan stabil bagi proses rawatan air sisa; menghalang penutupan pengeluaran.
