Kabinet Kawalan Frekuensi Boleh Ubah

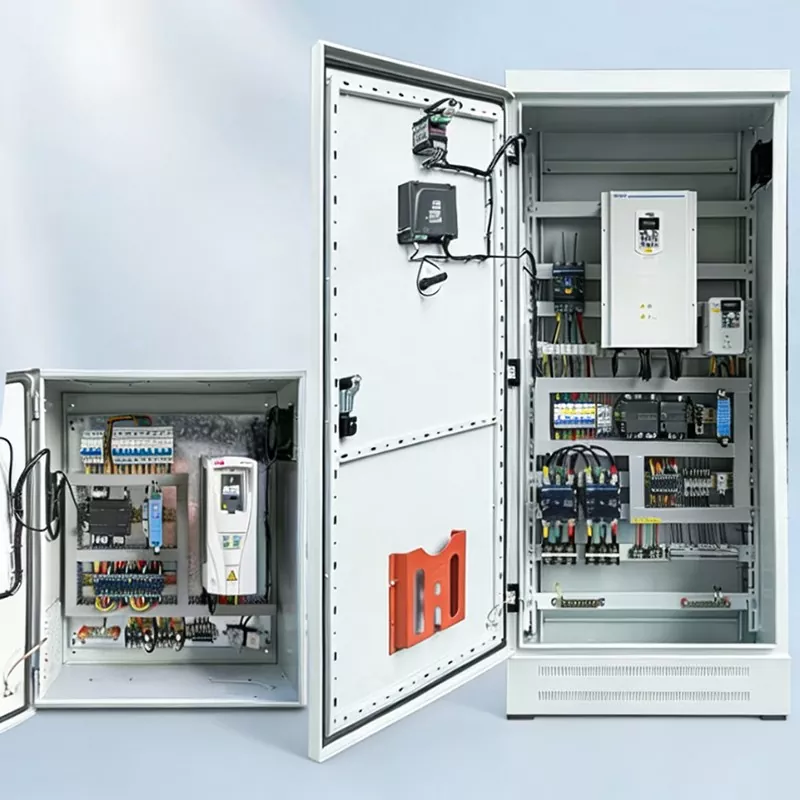

Kabinet Kawalan Frekuensi Boleh Ubah Elektrik Junray ialah penyelesaian kawalan kelajuan motor pintar yang direka khusus untuk aplikasi perindustrian dan perbandaran yang memerlukan peraturan aliran, tekanan atau kelajuan yang tepat. Dengan melaraskan kelajuan motor secara automatik mengikut keadaan beban sebenar, ia memberikan penjimatan tenaga sebanyak 30% hingga 50% berbanding dengan operasi frekuensi tetap. Ciri-ciri termasuk peraturan kelajuan tanpa langkah 0-50Hz, kawalan automatik gelung tertutup PID untuk tekanan malar atau aliran malar, mula/berhenti lembut untuk menghapuskan kejutan mekanikal dan tukul air, mod sandaran VFD/frekuensi utama yang boleh ditukar, dan perlindungan beban lampau komprehensif, lebihan arus, lebihan voltan dan undervoltage. Sesuai untuk pam air, kipas, pemampat udara, penghantar, dan pelbagai motor industri di loji pembuatan, kemudahan rawatan air sisa, sistem HVAC, dan automasi bangunan. Kuasa yang dinilai berjulat dari 0.75kW hingga 500kW dengan perlindungan IP40, menyokong kedua-dua pemasangan yang dipasang di lantai dan di dinding. Direka untuk operasi berterusan 24/7 dalam persekitaran industri yang mencabar.

Kelebihan teras Kabinet Kawalan Frekuensi Boleh Ubah

Kawalan Kelajuan Pintar: Ia boleh melaraskan kelajuan motor secara automatik mengikut perubahan beban. Contohnya, untuk pam air, apabila penggunaan air rendah, kelajuan akan dikurangkan secara automatik untuk mengelakkan operasi beban penuh yang berterusan, menyesuaikan dengan sempurna kepada beban yang turun naik.

Penjimatan Tenaga dan Pengurangan Kos: Berbanding dengan operasi pada frekuensi tetap, ia boleh menjimatkan 30%-50% kos elektrik. Untuk peralatan seperti pam air dan kipas yang beroperasi secara berterusan, dalam tempoh setahun, beberapa ribu atau bahkan puluhan ribu dolar dalam kos elektrik boleh dijimatkan. Faedah jangka panjang sangat tinggi.

Mula Lembut: Fungsi melindungi motor semasa mula lembut. Apabila dimulakan, arus meningkat secara beransur-ansur, tanpa arus permulaan frekuensi tetap yang besar, yang tidak akan merosakkan motor atau memberi kesan kepada grid kuasa, memanjangkan hayat perkhidmatan motor dengan ketara.

Perlindungan Berbilang: Perlindungan beban lampau yang stabil dan boleh dipercayai, lebihan arus, lebihan voltan dan undervoltage. Apabila motor tidak berfungsi, ia boleh berhenti secara automatik, melindungi motor dan modul penukaran frekuensi, mencegah kerosakan peralatan, dan memastikan kestabilan dan kebolehpercayaan.

Kawalan Jauh: Pemantauan pintar menyokong kawalan jauh dan pemantauan pintar. Ia boleh melaraskan kelajuan dari jauh, melihat data operasi, dan mengelakkan operasi di tapak, menjadikan pengurusan lebih mudah.

Spesifikasi Teknikal

Paparan ketukangan terperinci

1. Modul Frekuensi Boleh Ubah: Modul frekuensi berubah berkualiti tinggi, dengan kawalan kelajuan yang tepat dan operasi yang stabil;

2. Fungsi Mula Lembut: Permulaan lembut, mengurangkan arus permulaan dan melindungi motor;

3. Perlindungan berbilang: Perlindungan beban lampau, arus lebih, voltan lebihan dan voltan bawah, memastikan kestabilan dan kebolehpercayaan;

4. Reka Bentuk Pelesapan Haba dan Pengudaraan: Kabinet Kawalan Frekuensi Boleh Ubah dilengkapi dengan saluran pelesapan haba khusus, yang boleh mengeluarkan haba operasi dengan cepat dan memastikan operasi stabil modul frekuensi berubah;

5. Proses Pendawaian Standard: Pengasingan talian kuasa dan isyarat, pendawaian mendatar dan menegak, memudahkan penyelenggaraan dan memastikan keselamatan dan penyeragaman.

Senario Aplikasi

Kabinet Kawalan Frekuensi Boleh Ubah boleh digunakan secara meluas dan boleh digunakan dalam pelbagai senario:

Kawalan pam air: Peraturan kelajuan frekuensi berubah-ubah untuk pam bekalan air dan pam kumbahan, mencapai penjimatan tenaga dan pengurangan penggunaan;

Kawalan kipas: Peraturan kelajuan frekuensi berubah untuk kipas dan ventilator, mencapai penjimatan tenaga dan pengurangan penggunaan;

Pemampat udara: Kawalan frekuensi berubah-ubah untuk pemampat udara, mencapai penjimatan tenaga dan pengurangan penggunaan;

Tali pinggang penghantar: Peraturan kelajuan frekuensi berubah untuk penghantar, melaraskan kelajuan;

Motor industri lain: Pelbagai motor industri yang memerlukan peraturan kelajuan.

Gambaran Keseluruhan Projek Retrofit

I. Profil Projek

Projek ini melibatkan peningkatan penjimatan tenaga loji rawatan air sisa perbandaran berskala besar. Peralatan teras kemudahan termasuk peniup Akar untuk pengudaraan, pam angkat kumbahan dan set pam balik. Pada asalnya, semua peralatan bergantung pada kaedah permulaan terus dalam talian atau delta bintang dan menggunakan pendikitan injap untuk pengawalan aliran. Peralatan beroperasi secara berterusan pada kelajuan penuh yang berterusan, mengakibatkan lonjakan permulaan yang ketara, ketidakupayaan untuk melaraskan tekanan air atau aliran udara, dan pembaziran tenaga yang teruk. Selain itu, sistem mengalami penukul air saluran paip, bunyi dan getaran peniup yang berlebihan, kadar kegagalan peralatan yang tinggi dan kos O&M yang besar.

Untuk mencapai peraturan kelajuan tanpa langkah, tekanan dan aliran malar, bekalan tenaga atas permintaan dan penggunaan tenaga yang dikurangkan, pengubahsuaian menyeluruh bagi blower dan pam berkuasa tinggi loji telah dijalankan. Kabinet kawalan pemacu frekuensi berubah-ubah pintar (VFD) dipasang di seluruh papan, dipautkan kepada sistem kawalan pusat PLC untuk pelarasan kelajuan automatik, dengan itu memastikan operasi loji yang pintar, cekap tenaga dan stabil.

II. Isu Pra-Retrofit

Kehilangan tenaga yang berlebihan: Operasi berkelajuan berterusan pada frekuensi talian bermakna peralatan dijalankan pada beban penuh tanpa mengira kualiti atau isipadu air sebenar, yang membawa kepada sisa tenaga yang tinggi semasa tempoh beban rendah.

Arus lonjakan permulaan yang tinggi: Permulaan bintang-delta menyebabkan kejutan mekanikal, kerap mengakibatkan turun naik voltan grid, kerosakan mekanikal dan kegagalan pramatang galas dan gandingan.

Ketepatan peraturan proses yang lemah: Aliran udara dan tekanan air dikawal melalui pendikitan injap manual, mengakibatkan ketinggalan dan ketepatan yang rendah; ini menyebabkan paras oksigen terlarut yang tidak stabil dalam tangki biokimia dan prestasi rawatan air sisa yang tidak konsisten.

Tukul air, getaran dan bunyi yang teruk: Permulaan dan penutupan pantas pada frekuensi talian menyebabkan kesan tukul air yang ketara, yang membawa kepada saluran paip longgar atau bocor, manakala getaran dan bunyi blower melebihi had yang dibenarkan.

Jangka hayat peralatan yang singkat dan penyelenggaraan yang kerap: Operasi berkelajuan tinggi jangka panjang dengan kejutan mekanikal yang mempercepatkan haus pada motor, badan pam dan peniup, mengakibatkan kos pembaikan dan penggantian tahunan yang tinggi serta gangguan pengeluaran akibat masa henti.

III. Pelan Konfigurasi Peralatan

Berdasarkan ciri-ciri beban blower dan pam loji dan keperluan penjimatan tenaga, kabinet kawalan VFD pintar tersuai telah dipasang di tapak. Kabinet ini menyokong konfigurasi kawalan "satu-ke-satu" dan "satu-ke-banyak" dan menampilkan peraturan tekanan/aliran malar automatik berasaskan PID, penyepaduan sistem kawalan pusat, dan penukaran lancar antara operasi frekuensi talian dan frekuensi berubah-ubah, memastikan kesesuaian untuk operasi proses berterusan 24 jam. Spesifikasi Peralatan Teras

Jenis Peralatan: Kabinet kawalan frekuensi berubah-ubah pintar voltan rendah (didedikasikan untuk kipas/pam)

Sistem Serasi: Sistem pengagihan kuasa voltan rendah AC tiga fasa 380V

Kuasa Kawalan: 15kW–75kW (padanan berperingkat untuk pelbagai set pam dan peralatan kipas)

Kaedah Kawalan Kelajuan: 0–50Hz peraturan kelajuan lancar tanpa langkah; pelarasan automatik gelung tertutup PID pintar

Mod Pengendalian: Boleh tukar antara mod sandaran automatik VFD, manual VFD dan frekuensi utama (pintasan)

Fungsi saling mengunci: Menyokong komunikasi kawalan pusat PLC, rangkaian jauh RS-485, memuat naik data, dan mula/henti automatik

Fungsi Perlindungan: Lebihan voltan, bawah voltan, lebihan arus, lebihan beban, kehilangan fasa, terlalu panas, litar pintas dan perlindungan gerai

Fungsi Tambahan: Mula/henti lembut (tanpa kejutan), log kerosakan, maklum balas penggera dan suis kecemasan frekuensi sesalur

IV. Sorotan Retrofit

Kawalan kelajuan berasaskan permintaan untuk kecekapan tenaga maksimum: Melaraskan kelajuan putaran secara automatik berdasarkan kadar aliran influen dan data oksigen terlarut dalam tangki biokimia; beroperasi pada frekuensi rendah semasa tempoh beban rendah, menghapuskan sisa tenaga yang berkaitan dengan operasi frekuensi sesalur berkelajuan penuh berterusan.

Permulaan lembut tanpa kejutan: Mecut dengan lancar dari 0 Hz tanpa arus masuk; menghapuskan turun naik grid, kejutan mekanikal, dan tukul air saluran paip, dengan itu melindungi motor dan infrastruktur paip.

Kawalan proses yang tepat dan stabil: Peraturan gelung tertutup PID memastikan tekanan dan aliran yang stabil; mengekalkan aliran udara dan tekanan air yang berterusan, menstabilkan keadaan rawatan biokimia, dan meningkatkan kadar pematuhan kumbahan yang dirawat dengan ketara.

Sandaran mod dwi (Sesalur/VFD): Penukaran satu sentuhan kepada operasi frekuensi utama sekiranya berlaku kerosakan VFD menghalang masa henti dan memastikan operasi berterusan loji rawatan air sisa.

O&M jauh pintar: Bersepadu dengan sistem kawalan pusat loji untuk pemantauan masa nyata parameter operasi dan amaran kerosakan; mengurangkan keperluan untuk pemeriksaan manual dan membolehkan pengurusan tanpa pemandu, pintar.

V. Keputusan Operasi Selepas Retrofit

Penjimatan tenaga yang ketara: Peralatan secara automatik mengurangkan kekerapan berdasarkan beban, mencapai kadar penjimatan elektrik keseluruhan sebanyak 30%–40% dan dengan ketara mengurangkan kos elektrik pengeluaran bulanan.

Jangka hayat peralatan lanjutan: Mula/berhenti lembut tanpa hentakan dan operasi berkelajuan rendah yang lancar dengan ketara mengurangkan haus pada motor, bearing dan rangkaian paip, mengurangkan kadar kegagalan peralatan lebih 80%. Prestasi dan pematuhan proses yang stabil: Tekanan air dan aliran udara kekal malar dan terkawal, meningkatkan kestabilan proses rawatan air sisa dan memastikan kualiti efluen secara konsisten memenuhi piawaian sambil mengelakkan risiko yang berkaitan dengan turun naik proses.

Kestabilan grid kuasa yang dipertingkatkan: Menghapuskan lonjakan permulaan arus tinggi; memastikan voltan busbar stabil tanpa penurunan voltan serta-merta atau gangguan gangguan pemutus litar huluan.

Mengurangkan kos O&M dengan ketara: Mempunyai kadar kegagalan peralatan yang rendah dan haus minimum, menghapuskan keperluan untuk penyelenggaraan yang kerap; pemantauan jarak jauh dan keupayaan amaran awal secara drastik mengurangkan beban kerja manual untuk operasi dan penyelenggaraan.

VI. Ringkasan Kes

Kabinet kawalan frekuensi boleh ubah mewakili penyelesaian kawalan penjimatan tenaga yang optimum untuk aplikasi seperti pam air, kipas, sistem penghawa dingin pusat, talian pemasangan industri, bekalan air tekanan malar dan rawatan air sisa. Berbanding dengan kaedah star-delta atau soft-start, ia menawarkan kelebihan utama termasuk peraturan kelajuan tanpa langkah, kawalan proses yang tepat, penjimatan tenaga yang banyak, permulaan dan penghentian lembut tanpa kejutan, dan penyepaduan sistem pintar. Mereka bukan sahaja menyelesaikan risiko keselamatan yang berkaitan dengan permulaan peralatan tetapi juga mengoptimumkan proses pengeluaran dan mengurangkan kos elektrik, menjadikannya komponen standard dan penting untuk pengubahsuaian penjimatan tenaga dalam sektor perindustrian dan perbandaran.
