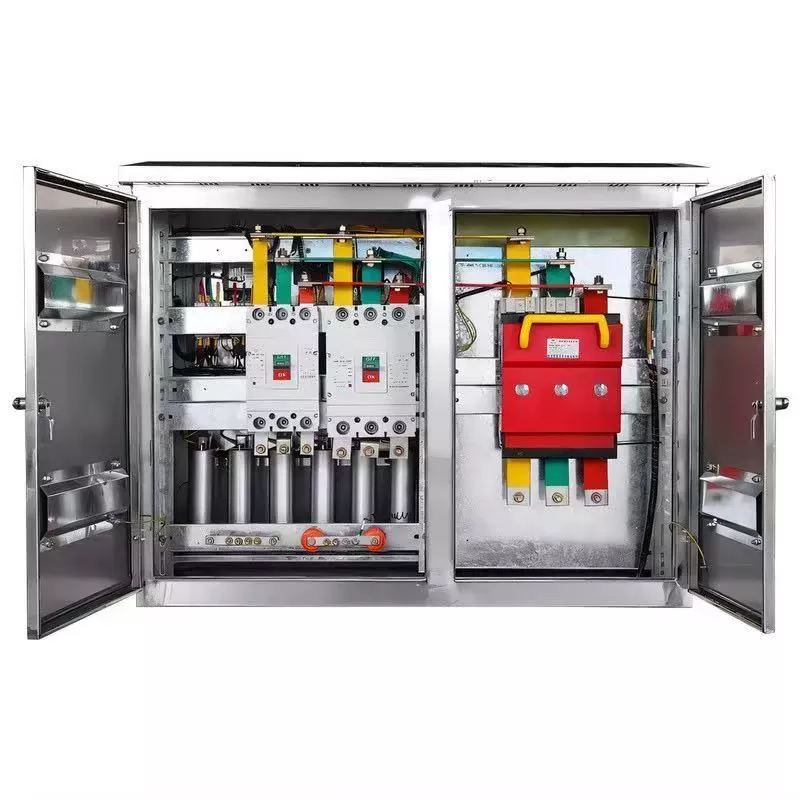

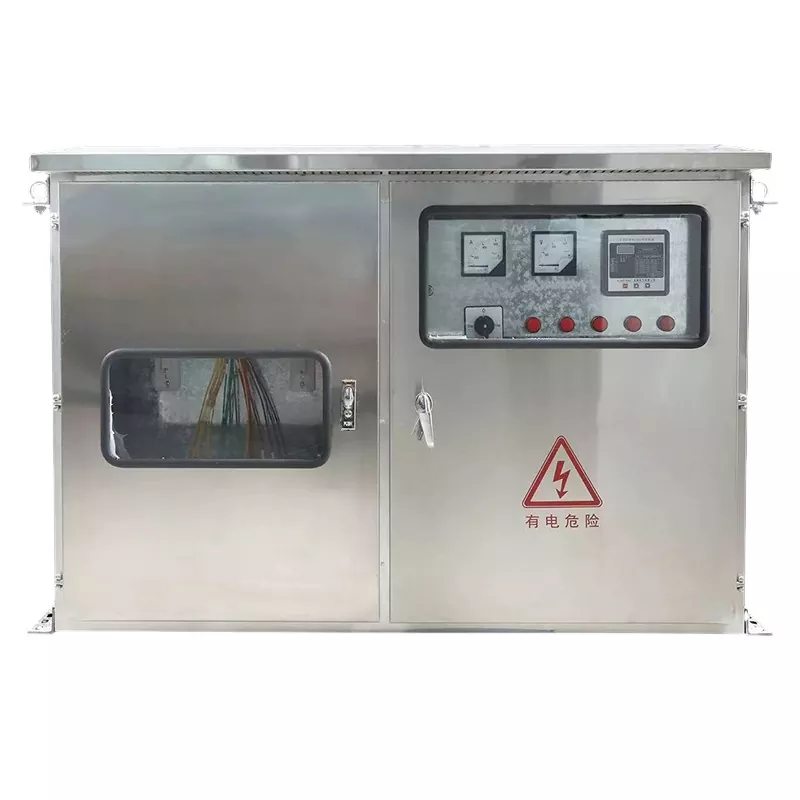

Kabinet Agihan JP

Kabinet Pengagihan JP ialah peranti pengedaran komprehensif yang direka khusus untuk senario pengagihan kuasa voltan rendah luaran. Kedudukan terasnya adalah sebagai produk yang ideal untuk pengubahsuaian grid kuasa bandar dan luar bandar, dan ia juga sesuai untuk pelbagai keperluan pengagihan kuasa voltan rendah luaran. Peralatan ini menyepadukan berbilang fungsi seperti pemeteran, talian keluar, dan pampasan kuasa reaktif, dan menampilkan fungsi perlindungan komprehensif termasuk litar pintas, beban lampau, voltan lampau dan perlindungan kebocoran. Ia bersaiz padat, penampilan estetik, dan praktikal dari segi ekonomi. Ia boleh dipasang terus pada tiang pengubah yang dipasang pada tiang luar tanpa memerlukan asas pemasangan yang kompleks. Sebagai peranti pengedaran khusus luar, badan kabinetnya diperbuat daripada plat keluli tergelek sejuk yang menebal atau keluli tahan karat, dilengkapi dengan struktur kalis hujan khusus luar, dan permukaannya dirawat dengan penyemburan elektrostatik suhu tinggi. Ia mempunyai ciri anti-penuaan, tahan kakisan, perlindungan matahari dan tahan hujan yang sangat baik, dan boleh beroperasi secara stabil dalam persekitaran terbuka luar untuk jangka masa yang lama. Ia serasi dengan AC 50Hz, voltan terkadar sistem pengagihan kuasa voltan rendah 380V/220V. Pemasangan dan penyelenggaraan adalah mudah, menjadikannya pilihan yang boleh dipercayai untuk pengagihan kuasa luar.

Spesifikasi Teknikal

Bagaimana pula dengan keupayaan perlindungan luar?

Kabinet Pengedaran JP mengguna pakai reka bentuk dwi struktur tempat perlindungan hujan profesional dan jalur getah pengedap, digabungkan dengan proses pengedap keseluruhan, untuk membentuk sistem perlindungan tiga kali ganda. Tahap perlindungan boleh mencapai IP54, yang boleh menghalang habuk, air dan cahaya matahari dengan berkesan. Ia mengasingkan sepenuhnya angin luar dan hujan, serta pencerobohan habuk, dan sesuai untuk persekitaran yang keras di luar dan di udara terbuka. Walaupun terdedah kepada pendedahan matahari dan hujan jangka panjang, ia boleh mengekalkan operasi yang stabil tanpa perlu risau tentang kerosakan yang disebabkan oleh faktor persekitaran kepada peralatan.

Adakah konfigurasi berfungsi lengkap?

Memecahkan had fungsi tunggal peralatan pengedaran tradisional, ia menyepadukan fungsi seperti kawalan pengedaran, pemeteran kuasa, pampasan kuasa reaktif dan perlindungan kebocoran. Ia boleh memasang pelbagai komponen elektrik secara fleksibel seperti pemutus litar, meter elektrik, pampasan kapasitor, transformer, perlindungan kebocoran, dan lain-lain, tanpa memerlukan padanan tambahan peralatan lain. Ia boleh memenuhi keseluruhan keperluan pengedaran proses kawasan pengedaran luar bandar, taman, dsb. dalam satu langkah, memudahkan pautan pengedaran, dan mengurangkan kos perolehan dan penggunaan.

Adakah proses itu memenuhi piawaian?

Kami mematuhi peraturan keselamatan kuasa negara dengan ketat untuk reka bentuk dan pengeluaran. Kami menggunakan proses standard kebangsaan untuk membina, melengkapkan dengan sistem pembumian yang lengkap dan peranti perlindungan interlock lima pencegahan, dan digabungkan dengan kunci pintu anti-kecurian yang kukuh. Kabinet Pengedaran JP mengamalkan proses pengisaran tepi bulat penuh, tanpa sebarang burr. Ia lebih selamat untuk digunakan dan mematuhi sepenuhnya piawaian penerimaan kejuruteraan kuasa. Ia boleh digunakan secara langsung dalam pelbagai projek pengagihan kuasa formal seperti perbandaran, grid kuasa luar bandar, dan taman, tanpa memerlukan pengubahsuaian tambahan.

Sejauh manakah ia tahan lama untuk kegunaan luaran?

Pilih proses salutan serbuk elektrostatik suhu tinggi khusus luar, digabungkan dengan plat keluli gulung sejuk yang menebal atau kabinet keluli tahan karat. Ia mempunyai prestasi anti-penuaan yang sangat baik. Walaupun terdedah kepada matahari luar dan hujan untuk masa yang lama, ia tidak akan mudah mengalami masalah penuaan, berkarat atau mengelupas cat. Ia sangat tahan lama dan tahan, dengan ketara mengurangkan kekerapan dan kos penyelenggaraan pada masa hadapan, memanjangkan hayat perkhidmatan peralatan, dan memenuhi keperluan untuk operasi luar jangka panjang.

Adakah terdapat perlindungan kilat untuk kegunaan luar?

Untuk menangani titik kesakitan pengagihan kuasa luar yang terdedah kepada panahan kilat, Kabinet Pengedaran JP mengintegrasikan khas modul perlindungan kilat, yang boleh menahan gangguan kilat secara berkesan dan mencegah kerosakan pada peralatan dan talian yang disebabkan oleh sambaran kilat. Ia amat sesuai dengan senario pengagihan kuasa luar di kawasan luar bandar dan persekitaran pengagihan kuasa luar yang lain, menghapuskan sepenuhnya bahaya kilat dalam pengagihan kuasa luar dan memastikan operasi sistem pengagihan kuasa yang selamat dan stabil.

Bolehkah ia memenuhi keperluan projek yang berbeza?

Ia menyokong penyesuaian berdasarkan kapasiti setiap kawasan pengubah. Mengikut keperluan sebenar projek yang berbeza, ia menyediakan saiz tidak standard, pembukaan lubang dan perkhidmatan penyesuaian skema, secara fleksibel menyesuaikan diri dengan keperluan pengagihan kuasa kawasan pengubah luar bandar, komuniti luar, taman perindustrian dan senario lain yang berbeza. Tidak kira skala projek atau perbezaan keperluan, ia boleh memadankan dan meningkatkan kebolehsuaian projek dengan tepat.

Senario manakah yang serasi dengannya?

Kabinet Pengedaran JP, dengan prestasi perlindungan luar yang sangat baik dan kebolehsuaian yang fleksibel, digunakan secara meluas dalam pelbagai senario pengedaran voltan rendah luaran: kawasan pengedaran luar bandar, pengedaran komprehensif voltan rendah luaran di kampung dan bandar, membantu menaik taraf grid kuasa luar bandar; pengedaran luar di kawasan kediaman dan bilik pengedaran harta, memastikan keselamatan pengedaran luar di kawasan kediaman; pengedaran luar di taman perindustrian dan perimeter kilang, menyediakan sokongan kuasa yang stabil untuk pengeluaran perindustrian; pengedaran luar untuk lampu jalan perbandaran, cerucuk pengecasan, dan stesen pam air, memenuhi keperluan kejuruteraan perbandaran; bekalan kuasa pembinaan sementara untuk projek infrastruktur, sambungan grid fotovoltaik, dan projek pengubahsuaian kawasan pengedaran, memenuhi kedua-dua keperluan pengagihan kuasa sementara dan jangka panjang, meliputi senario pengedaran luar secara menyeluruh, dan menjadi standard teras untuk pengagihan voltan rendah luar.

Gambaran Keseluruhan Projek Retrofit

I. Profil Projek

Projek ini melibatkan peningkatan grid kuasa luar bandar dan pengubahsuaian yang berkaitan untuk penyepaduan fotovoltaik (PV) teragih; ia diklasifikasikan sebagai projek pengubahsuaian grid luar bandar standard Grid Negeri. Kawasan ini menyediakan kluster isi rumah luar bandar. Peralatan pengedaran sedia ada sudah lapuk, susun atur penyuap voltan rendah tidak teratur, dan terdapat kekurangan pampasan kuasa reaktif terpusat dan perlindungan kebocoran bumi yang komprehensif. Tambahan pula, penambahan banyak sistem PV teragih atas bumbung menyebabkan turun naik voltan yang ketara, faktor kuasa rendah dan kehilangan talian yang teruk, mengakibatkan isu kronik seperti voltan tidak stabil pada hujung talian dan penalti untuk prestasi faktor kuasa substandard.

Untuk menyeragamkan pengagihan voltan rendah, laksanakan pampasan kuasa reaktif berpusat, tingkatkan perlindungan kebocoran bumi, dan menampung keperluan sambungan grid PV, kabinet pengedaran bersepadu luar yang standard (kabinet JP) sedang dipasang pada bahagian voltan rendah setiap pengubah agihan. Kabinet ini menyepadukan pemeteran, pengagihan kuasa, perlindungan, pampasan kuasa reaktif dan terminal sambungan PV, membolehkan operasi piawai, pintar dan kehilangan rendah bagi kawasan pengedaran.

II. Isu Sebelum Retrofit

Faktor kuasa rendah: Beban luar bandar terutamanya terdiri daripada peralatan induktif seperti pam air, kipas dan perkakas rumah. Tanpa pampasan berpusat, faktor kuasa secara konsisten kekal di bawah 0.85, menanggung penalti kewangan.

Kehilangan talian tinggi dan voltan tidak stabil: Penyumpan voltan rendah tidak mempunyai perlindungan keratan dan menampilkan pendawaian tidak teratur, mengakibatkan kejatuhan voltan yang ketara; tahap voltan adalah terlalu tinggi semasa waktu malam di luar puncak dan terlalu rendah semasa tempoh penggunaan puncak.

Kekurangan perlindungan keselamatan: Persediaan asal tidak mempunyai perlindungan bersatu terhadap kebocoran bumi, lebihan beban dan litar pintas; amalan pendawaian yang berbahaya—seperti sambungan tanpa kebenaran dan kebocoran dalam talian rumah—menimbulkan risiko kejutan elektrik dan kebakaran.

Turun naik voltan yang ketara disebabkan sambungan grid PV: Dengan sistem PV atas bumbung yang menggunakan kuasa jana sendiri dan menyalurkan lebihan elektrik kembali ke grid, aliran kuasa songsang menyebabkan hanyut voltan dan turun naik yang berlebihan, menjejaskan keselamatan peralatan elektrik penduduk.

Peralatan tidak standard dan O&M yang sukar: Kawasan pengedaran penuaan tidak mempunyai peralatan bersepadu yang standard; komponen bertaburan, penyelesaian masalah adalah perlahan, dan pemantauan data jauh adalah mustahil. III. Pelan Konfigurasi Peralatan

Selaras dengan piawaian Grid Negeri untuk pembinaan grid kuasa luar bandar dan keadaan operasi kawasan pengedaran bersepadu PV, setiap zon pengedaran dilengkapi secara seragam dengan kabinet pengedaran voltan rendah bersepadu luaran jenis JP. Unit ini menyepadukan suis masuk, berbilang litar keluar, pampasan kuasa reaktif pintar, pemeteran dan pengumpulan data, perlindungan kebocoran bumi, dan terminal pengedaran pintar, sesuai untuk pemasangan dipasang pada tiang atau dipasang di tanah.

Spesifikasi Peralatan Teras

Model: Kabinet Pengedaran Bersepadu Luar JP (Standard Grid Luar Bandar)

Kapasiti Berkenaan: zon pengedaran 100kVA/200kVA

Voltan Ternilai: 0.4kV tiga fasa empat wayar sistem

Struktur Kabinet: Reka bentuk kalis hujan dan habuk luar; plat keluli berkekuatan tinggi dengan salutan serbuk elektrostatik; struktur anti-kecurian yang tertutup sepenuhnya

Fungsi Bersepadu: Perlindungan talian masuk utama, berbilang litar cawangan keluar, pampasan kuasa reaktif dinamik pintar, pemeteran tenaga, pemerolehan data jauh, perlindungan kebocoran bumi

Kaedah Pampasan: Pensuisan dinamik berasaskan pengawal pintar; pelarasan automatik kapasiti kuasa reaktif berdasarkan beban dan output PV

Penilaian Perlindungan: IP54 (kalis hujan, kalis debu, kalis pemeluwapan, kalis gangguan); sesuai untuk persekitaran luar yang terdedah

Kaedah Pemasangan: Dipasang pada tiang (pada tiang pengubah) atau dipasang di tanah; pemasangan yang mudah dan susun atur standard

IV. Sorotan Pembinaan dan Aplikasi

Reka Bentuk dan Penyeragaman Bersepadu: Menyatukan fungsi pengagihan kuasa, pampasan, pemeteran, perlindungan dan pemantauan ke dalam satu unit; menyelesaikan isu peralatan berselerak dan pendawaian yang tidak kemas; mematuhi sepenuhnya piawaian Grid Negeri untuk pembinaan zon pengedaran.

Pampasan Kuasa Reaktif Dinamik untuk Zon PV: Menukar kapasitor secara automatik berdasarkan turun naik beban—seperti keluaran PV tinggi pada waktu siang dan tiada keluaran pada waktu malam—untuk menyelesaikan isu seperti voltan lampau daripada sambungan grid PV dan ketidakstabilan faktor kuasa.

Pelbagai Perlindungan Keselamatan: Dilengkapi dengan perlindungan litar pintas, beban lampau, kebocoran bumi dan kehilangan fasa; mengasingkan kerosakan dalam litar individu untuk mengelakkan gangguan bekalan elektrik yang meluas dan bahaya kebakaran elektrik.

Ketahanan Luaran Tinggi: Struktur tertutup sepenuhnya, kalis hujan dan kalis debu; menahan persekitaran luar bandar yang keras yang dicirikan oleh cahaya matahari langsung, hujan, dan turun naik suhu yang ketara; menyokong operasi jangka panjang tanpa penyelenggaraan. Operasi dan Penyelenggaraan Jauh Pintar (O&M): Mengintegrasikan terminal kawasan pengubah pengedaran pintar untuk membolehkan pemantauan jauh voltan, arus, faktor kuasa dan data penggunaan tenaga, memudahkan amaran awal kerosakan dan pengurusan O&M yang diperhalusi.

V. Keputusan Operasi Selepas Retrofitting

Penghapusan sepenuhnya penalti faktor kuasa: Faktor kuasa kawasan pengagihan ditingkatkan secara stabil kepada melebihi 0.95, memenuhi sepenuhnya piawaian penilaian Grid Negeri dan menghapuskan semua penalti berkaitan faktor kuasa.

Pengurangan kerugian yang ketara dan penjimatan tenaga: Kehilangan talian voltan rendah dikurangkan secara drastik, mengekalkan kehilangan talian kawasan pengedaran dalam had standard dan menjimatkan sejumlah besar elektrik setiap tahun.

Kualiti voltan stabil memenuhi piawaian: Menahan turun naik voltan dengan berkesan yang disebabkan oleh sistem PV yang disambungkan dengan grid dan mengimbangi paras voltan puncak/luar puncak, menyelesaikan isu voltan kediaman yang tidak stabil secara menyeluruh dan ketidakupayaan untuk mengendalikan peralatan elektrik dengan betul.

Keselamatan elektrik yang sangat dipertingkatkan: Mempunyai perlindungan cawangan bebas dan tersandung tepat untuk kebocoran bumi dan kerosakan litar pintas, dengan berkesan mencegah kemalangan renjatan elektrik dan kebakaran elektrik di kawasan pengedaran.

O&M yang pintar dan piawai: Mendayakan pemantauan dan kawalan data jauh, penyetempatan kerosakan yang cepat dan tepat, dan pengurangan ketara dalam beban kerja O&M, memastikan kawasan pengedaran lulus pemeriksaan penerimaan standardisasi pada percubaan pertama.

VI. Ringkasan Kes

Kabinet pengedaran bersepadu JP ialah peralatan teras yang diseragamkan oleh Grid Negeri untuk grid kuasa luar bandar, kawasan pengedaran luar, penyepaduan PV teragih dan pengubahsuaian kawasan pengedaran penuaan. Mengintegrasikan pengagihan kuasa, pampasan kuasa reaktif, pemeteran, perlindungan dan pemantauan pintar, ia menawarkan kelebihan unik seperti kos rendah, pemasangan pantas, penarafan perlindungan tinggi dan operasi tanpa penyelenggaraan. Ia adalah peralatan pengedaran terminal pilihan untuk pembinaan piawai kawasan pengedaran voltan rendah, pengurangan kerugian, peningkatan kecekapan dan peningkatan keselamatan.
